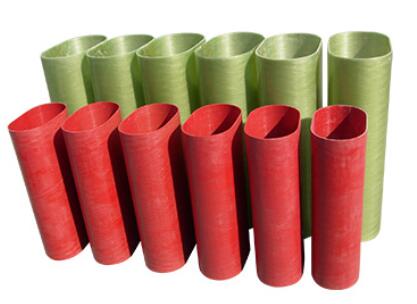

表一 玻璃丝缠绕管规格表
|
|
|||||
|
序号
|
编号
|
内径d=mm
|
外径
D=mm
|
长度
L=mm
|
颜色
|
|
1
|
TWPF20*D*L
|
Ф20
|
根据客户要求
|
1050
|
绿色
棕色
黑色
或客户指定
|
|
2
|
TWPF23*D*L
|
Ф23
|
1150
|
||
|
3
|
TWPF24*D*L
|
Ф24
|
1300
|
||
|
4
|
TWPF26*D*L
|
Ф26
|
2200
|
||
|
5
|
TWPF30*D*L
|
Ф30
|
1200+1200、1600*3
|
||
|
6
|
TWPF32*D*L
|
Ф32
|
1350
|
||
|
7
|
TWPF36*D*L
|
Ф36
|
1200*2、1600*2
|
||
|
8
|
TWPF38*D*L
|
Ф38
|
2200
|
||
|
9
|
TWPF40*D*L
|
Ф40
|
1900
|
||
|
10
|
TWPF43.1*D*L
|
Ф43.1
|
1600
|
||
|
11
|
TWPF43.5*D*L
|
Ф43.5
|
3550、1600
|
||
|
12
|
TWPF45*D*L
|
Φ45
|
1600
|
||
|
13
|
TWPF47*D*L
|
Ф47
|
1600
|
||
|
14
|
TWPF47.5*D*L
|
Ф47.5
|
1600、1700、2800、3300、3400
|
||
|
15
|
TWPF48*D*L
|
Ф48
|
1100、1600*5
|
||
|
16
|
TWPF50*D*L
|
Ф50
|
1300
|
||
|
17
|
TWPF54*D*L
|
Φ54
|
3000
|
||
|
18
|
TWPF55*D*L
|
Ф55
|
1700
|
||
|
19
|
TWPF56*D*L
|
Ф56
|
2800
|
||
|
20
|
TWPF57*D*L
|
Ф57
|
1300*2、1600*3
|
||
|
21
|
TWPF57.5*D*L
|
Φ57.5
|
1600
|
||
|
22
|
TWPF60*D*L
|
Ф60
|
1400
|
||
|
23
|
TWPF63*D*L
|
Ф63
|
1400
|
||
|
24
|
TWPF64*D*L
|
Ф64
|
1550*3、2850、1600*2
|
||
|
25
|
TWPF65*D*L
|
Ф65
|
1600
|
||
|
26
|
TWPF66*D*L
|
Φ66
|
1600
|
||
|
27
|
TWPF68*D*L
|
Ф68
|
3150
|
||
|
28
|
TWPF70*D*L
|
Ф70
|
1400、1600*3
|
||
|
29
|
TWPF73*D*L
|
Ф73
|
1650
|
||
|
30
|
TWPF76*D*L
|
Φ76
|
1600
|
||
|
31
|
TWPF77*D*L
|
Φ77
|
1600
|
||
|
32
|
TWPF80*D*L
|
Ф80
|
1700
|
||
|
33
|
TWPF83*D*L
|
Ф83
|
1400、2400*2、2800*2
|
||
|
34
|
TWPF90*D*L
|
Ф90
|
1450
|
||
|
35
|
TWPF92*D*L
|
Ф92
|
1500*5、2700*1
|
||
|
36
|
TWPF100*D*L
|
Ф100
|
1700
|
||
|
37
|
TWPF102*D*L
|
Ф102
|
1300*4、1600*5
|
||
|
38
|
TWPF110*D*L
|
Φ110
|
1600
|
||
|
39
|
TWPF112*D*L
|
Φ112
|
1600
|
||
|
40
|
TWPF130*D*L
|
Ф130
|
1450、1700
|
||
|
41
|
TWPF131.7*D*L
|
Ф131.7
|
1500*3、1600*3
|
||
|
42
|
TWPF140*D*L
|
Ф140
|
1100、1650
|
||
|
43
|
TWPF146*D*L
|
Ф146
|
3850
|
||
|
44
|
TWPF160*D*L
|
Ф160
|
1300
|
||
|
45
|
TWPF198*D*L
|
Ф198
|
1500*4、1900
|
||
|
46
|
TWPF210*D*L
|
Ф210
|
1900
|
||
|
47
|
TWPF230*D*L
|
Ф230
|
500
|
||
|
48
|
TWPF240*D*L
|
Ф240
|
1600
|
||
|
49
|
TWPF248*D*L
|
Ф248
|
1900
|
||
|
50
|
TWPF260*D*L
|
Ф260
|
1900
|
||
|
51
|
TWPF268*D*L
|
Ф268
|
1600
|
||
|
52
|
TWPF270*D*L
|
Ф270
|
1300
|
||
|
53
|
TWPF290*D*L
|
Ф290
|
1700
|
||
|
54
|
TWPF300*D*L
|
Ф300
|
2000
|
||
|
55
|
TWPF310*D*L
|
Ф310
|
1300
|
||
|
56
|
TWPF320*D*L
|
Ф320
|
1700
|
||
|
57
|
TWPF340*D*L
|
Ф340
|
2200
|
||
|
58
|
TWPF350*D*L
|
Ф350
|
1650
|
||
|
59
|
TWPF360*D*L
|
Ф360
|
1700
|
||
|
60
|
TWPF370*D*L
|
Ф370
|
1700
|
||
|
61
|
TWPF380*D*L
|
Ф380
|
1500
|
||
|
62
|
TWPF390*D*L
|
Ф390
|
1700
|
||
|
63
|
TWPF410*D*L
|
Ф410
|
1700
|
||
|
64
|
TWPF520*D*L
|
Ф520
|
1600
|
||
|
1．T---拓腾电气 WP---缠绕管 F---玻璃丝 D ---外径 L----长度
2．以上为我公司现有模具尺寸，其它没有的模具可根据客户要求定作，为了节省交货时间，及开模费用，请设计时尽量靠近我公司的模具尺寸。
3．长度可根据客户要求订做，请参考模具长度如上表。
4．定货时请注明规格型号，请提供图纸或技术要求。
|
|||||
表二 玻璃丝缠绕管技术参数
序号
指标名称
单位
指标
1
密度
g/cm3
≥1.92
2
抗弯强度
Mpa
≥320
3
抗压强度
Mpa
≥200
4
抗剪强度
Mpa
≥32
5
介质损耗因素
≥0.02
6
介电常数
3-6
7
体积电阻率
常态时 浸水后
Ω. m
≥1.0×1011 ≥1.0×109
8
平行层向绝缘电阻
常态时
Ω
≥1.0×1011 ≥1.0×109
浸水后
9
表面耐电压（于空气中耐压1min， 间距30mm）
kV
14
10
垂直层向耐电压 δ≤3mm（于90±2℃变压器油中耐压5min)
kV
18 20
11
平行层向耐电压（于90±2℃变压器油中耐压5min，间距25mm）
kV
≥25 ≥50 ≥75
12
绝缘电阻
MΩ
≥5×104
13
工频耐压有载分接开关油室对地距离（变压器油中耐压，100mm, 5min）相间距离（按顾客技术要求）
kV
≥85

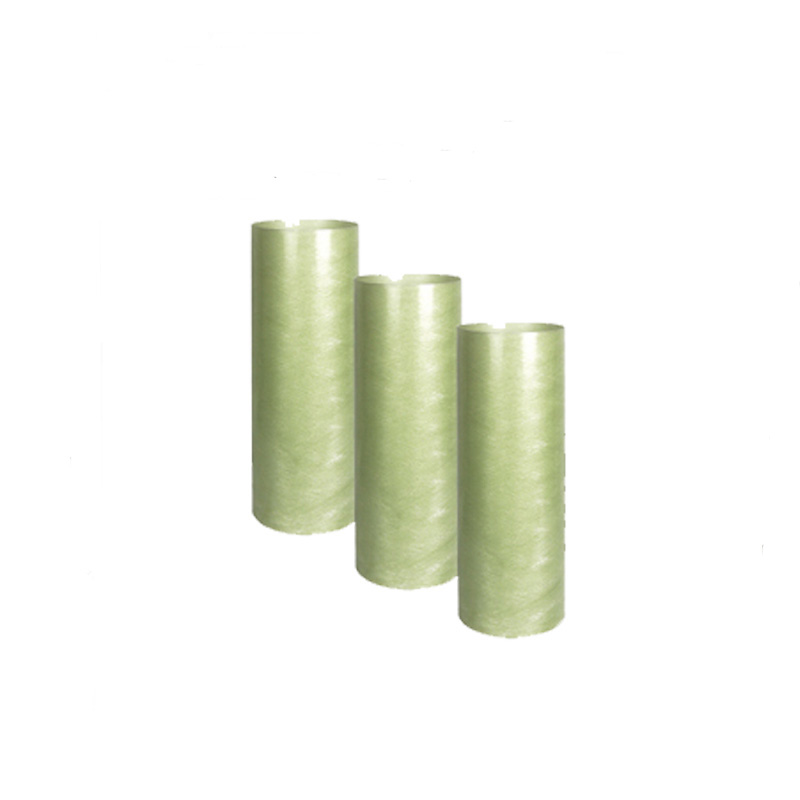

玻璃布缠绕管
|
|||||
|
序号
|
编号
|
内径d=mm
|
外径
D=mm
|
长度
L=mm
|
颜色
|
|
1
|
TWPU20*D*L
|
Ф20
|
根据客户要求
|
1050
|
绿色
棕色
黑色
或客户
指定
|
|
2
|
TWPU23*D*L
|
Ф23
|
1150
|
||
|
3
|
TWPU24*D*L
|
Ф24
|
1300
|
||
|
4
|
TWPU26*D*L
|
Ф26
|
2200
|
||
|
5
|
TWPU30*D*L
|
Ф30
|
1200+1200、1600*3
|
||
|
6
|
TWPU32*D*L
|
Ф32
|
1350
|
||
|
7
|
TWPU36*D*L
|
Ф36
|
1200*2、1600*2
|
||
|
8
|
TWPU38*D*L
|
Ф38
|
2200
|
||
|
9
|
TWPU40*D*L
|
Ф40
|
1900
|
||
|
10
|
TWPU43.1*D*L
|
Ф43.1
|
1600
|
||
|
11
|
TWPU43.5*D*L
|
Ф43.5
|
3550、1600
|
||
|
12
|
TWPU45*D*L
|
Φ45
|
1600
|
||
|
13
|
TWPU47*D*L
|
Ф47
|
1600
|
||
|
14
|
TWPU47.5*D*L
|
Ф47.5
|
1600、1700、2800、3300、3400
|
||
|
15
|
TWPU48*D*L
|
Ф48
|
1100、1600*5
|
||
|
16
|
TWPU50*D*L
|
Ф50
|
1300
|
||
|
17
|
TWPU54*D*L
|
Φ54
|
3000
|
||
|
18
|
TWPU55*D*L
|
Ф55
|
1700
|
||
|
19
|
TWPU56*D*L
|
Ф56
|
2800
|
||
|
20
|
TWPU57*D*L
|
Ф57
|
1300*2、1600*3
|
||
|
21
|
TWPU57.5*D*L
|
Φ57.5
|
1600
|
||
|
22
|
TWPU60*D*L
|
Ф60
|
1400
|
||
|
23
|
TWPU63*D*L
|
Ф63
|
1400
|
||
|
24
|
TWPU64*D*L
|
Ф64
|
1550*3、2850、1600*2
|
||
|
25
|
TWPU65*D*L
|
Ф65
|
1600
|
||
|
26
|
TWPU66*D*L
|
Φ66
|
1600
|
||
|
27
|
TWPU68*D*L
|
Ф68
|
3150
|
||
|
28
|
TWPU70*D*L
|
Ф70
|
1400、1600*3
|
||
|
29
|
TWPU73*D*L
|
Ф73
|
1650
|
||
|
30
|
TWPU76*D*L
|
Φ76
|
1600
|
||
|
31
|
TWPU77*D*L
|
Φ77
|
1600
|
||
|
32
|
TWPU80*D*L
|
Ф80
|
1700
|
||
|
33
|
TWPU83*D*L
|
Ф83
|
1400、2400*2、2800*2
|
||
|
34
|
TWPU90*D*L
|
Ф90
|
1450
|
||
|
35
|
TWPU92*D*L
|
Ф92
|
1500*5、2700*1
|
||
|
36
|
TWPU100*D*L
|
Ф100
|
1700
|
||
|
37
|
TWPU102*D*L
|
Ф102
|
1300*4、1600*5
|
||
|
38
|
TWPU110*D*L
|
Φ110
|
1600
|
||
|
39
|
TWPU112*D*L
|
Φ112
|
1600
|
||
|
40
|
TWPU130*D*L
|
Ф130
|
1450、1700
|
||
|
41
|
TWPU131.7*D*L
|
Ф131.7
|
1500*3、1600*3
|
||
|
42
|
TWPU140*D*L
|
Ф140
|
1100、1650
|
||
|
43
|
TWPU146*D*L
|
Ф146
|
3850
|
||
|
44
|
TWPU160*D*L
|
Ф160
|
1300
|
||
|
45
|
TWPU198*D*L
|
Ф198
|
1500*4、1900
|
||
|
46
|
TWPU210*D*L
|
Ф210
|
1900
|
||
|
47
|
TWPU230*D*L
|
Ф230
|
500
|
||
|
48
|
TWPU240*D*L
|
Ф240
|
1600
|
||
|
49
|
TWPU248*D*L
|
Ф248
|
1900
|
||
|
50
|
TWPU260*D*L
|
Ф260
|
1900
|
||
|
51
|
TWPU268*D*L
|
Ф268
|
1600
|
||
|
52
|
TWPU270*D*L
|
Ф270
|
1300
|
||
|
53
|
TWPU290*D*L
|
Ф290
|
1700
|
||
|
54
|
TWPU300*D*L
|
Ф300
|
2000
|
||
|
55
|
TWPU310*D*L
|
Ф310
|
1300
|
||
|
56
|
TWPU320*D*L
|
Ф320
|
1700
|
||
|
57
|
TWPU340*D*L
|
Ф340
|
2200
|
||
|
58
|
TWPU350*D*L
|
Ф350
|
1650
|
||
|
59
|
TWPU360*D*L
|
Ф360
|
1700
|
||
|
60
|
TWPU370*D*L
|
Ф370
|
1700
|
||
|
61
|
TWPU380*D*L
|
Ф380
|
1500
|
||
|
62
|
TWPU390*D*L
|
Ф390
|
1700
|
||
|
63
|
TWPU410*D*L
|
Ф410
|
1700
|
||
|
64
|
TWPU520*D*L
|
Ф520
|
1600
|
||
|
1．T---拓腾电气 WP---缠绕管 U---玻璃布 D ---外径 L----长度
2．以上为我公司现有模具尺寸，其它没有的模具可根据客户要求定作，为了节省交货时间，及开模费用，请设计时尽量靠近我公司的模具尺寸。
3．长度可根据客户要求定制，请参考模具长度如上表。
4．定货时请注明规格型号，请提供图纸或技术要求。
|
|||||
表二 玻璃布缠绕管技术参数表
|
序号 |
指标名称 |
单位 |
指标 |
|
|
1 |
密度 |
g/cm3 |
≥1.92 |
|
|
2 |
抗弯强度 |
Mpa |
≥320 |
|
|
3 |
抗压强度 |
Mpa |
≥200 |
|
|
4 |
抗剪强度 |
Mpa |
≥32 |
|
|
5 |
介质损耗因素 |
|
≥0.02 |
|
|
6 |
介电常数 |
|
3-6 |
|
|
7 |
体积电阻率 |
常态时 浸水后 |
Ω. m |
≥1.0×1011 ≥1.0×109 |
|
8 |
平行层向绝缘电阻 |
常态时 |
Ω |
≥1.0×1011 ≥1.0×109 |
|
浸水后 |
||||
|
9 |
表面耐电压（于空气中耐压1min， 间距30mm） |
kV |
14 |
|
|
10 |
垂直层向耐电压 δ≤3mm（于90±2℃变压器油中耐压5min) |
kV |
18 20 |
|
|
11 |
平行层向耐电压（于90±2℃变压器油中耐压5min，间距25mm） |
kV |
≥25 ≥50 ≥75 |
|
|
12 |
绝缘电阻 |
MΩ |
≥5×104 |
|
|
13 |
工频耐压有载分接开关油室对地距离（变压器油中耐压，100mm, 5min）相间距离（按顾客技术要求） |
kV |
≥85 |
|
|

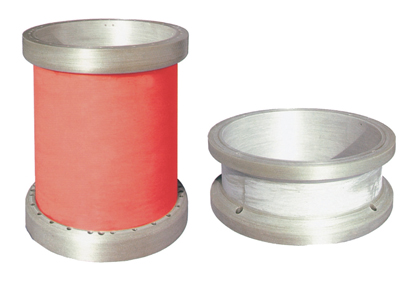

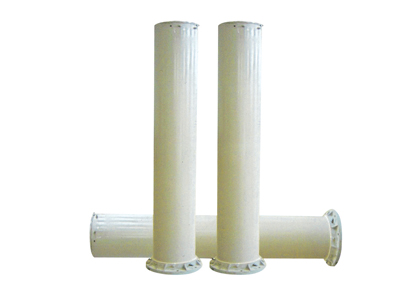

有载分接开关主绝缘筒体 |

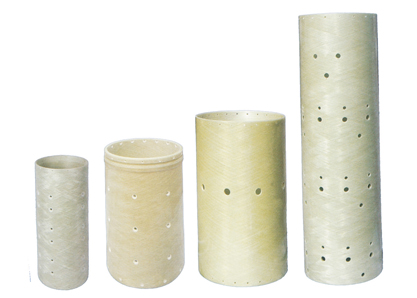

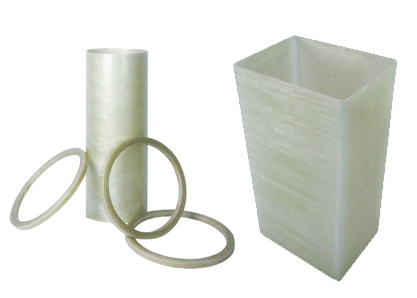

变压器静电骨架、变压器静电环 |

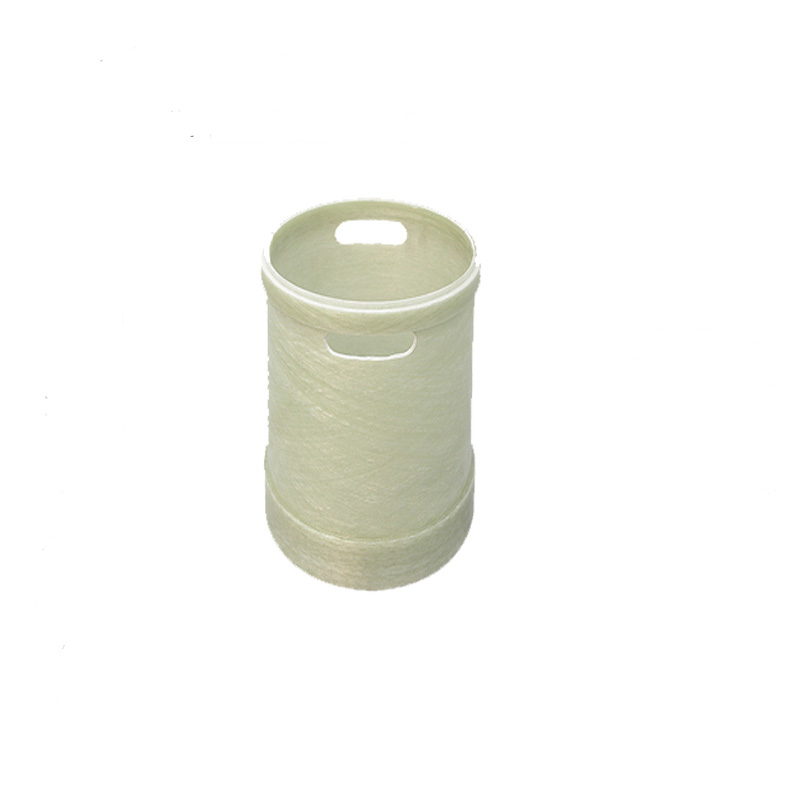

压互感器绝缘内胆 |

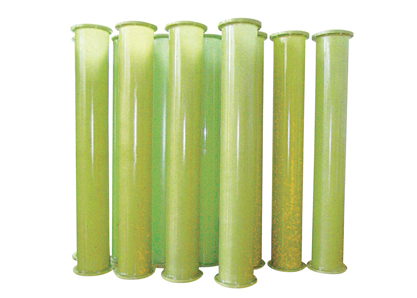

电缆附件绝缘筒 |
|

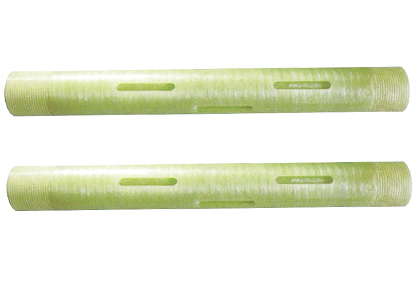

避雷器用绝缘管 |
电抗器用复合支架 |

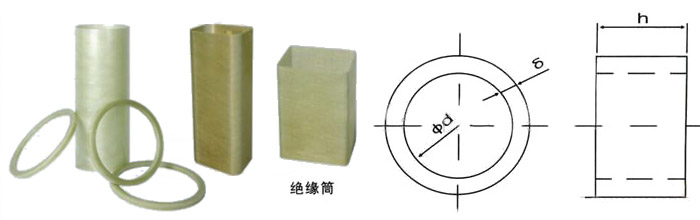

干式变压器绝缘筒/绝缘端垫 |

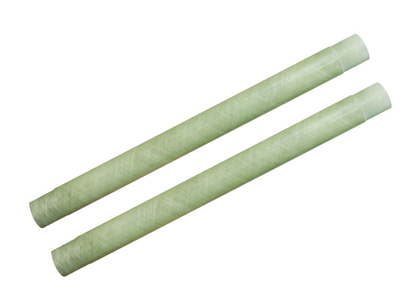

压限流熔断器用绝缘管 |
|

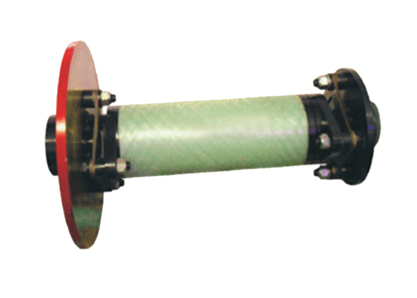

风力发电机联轴器用绝缘管 |
变压器主体绝缘筒 |
电抗器绝缘外壳 |
|
