环氧拉挤管
HUANYANGLAJIGUAN
拓腾电气拉挤管可分为二类，一类为带电工具等用拉挤管，其形状有圆形，椭圆型、及矩形。其特点为：绝缘性能好，强度、重量轻、外形美观等。另一类为空心绝缘子等用拉挤管，其特点为：内孔可穿各种导线、光纤、电缆等材料，机械强度，绝缘性能。目前已用于光电互感器用悬式、柱式绝缘子.
|
截面图

|
|
1． 可根据客户的要求定制。
2． 定货时请附产品图纸或详细技术要求。
|
|
序 号
|
指 标 名 称
|
单 位
|
指 标 值
|
|
1
|
密度
|
g/cm3
|
1.8-2.0
|
|
2
|
热变形温度
|
℃
|
180 200 240
|
|
3
|
冲击强度
|
kj/m2
|
90
|
|
4
|
弯曲强度（常温下）
|
N/mm2
|
390
|
|
5
|
吸水性
|
mg
|
20
|
|
6
|
绝缘电阻
|
|
1.0*1013
|
|
7
|
电气强度（90℃变压器油中）
|
MV/m
|
10
|
|
8
|
耐电痕化指数（PTI）
|
|
600
|
|
9
|
燃烧性
|
级
|
FVO
|
|
10
|
温度指数(TI)
|
℃
|
155 180 220
|
空心绝缘子等用拉挤管规格表
|
|
|||||
|
序号 |
编号 |
内径（d=mm） |
外径（D=mm） |
长度（L=mm） |
颜色 |
|
1 |
TPLG3*18*L |
3 |
18 |
根据客户要求 |
浅绿 |
|
2 |
TPLG6*18*L |
6 |
18 |
根据客户要求 |
浅绿 |
|
3 |
TPLG18*30*L |
18 |
30 |
根据客户要求 |
棕色 |
|
4 |
TPLB15*60*L |
15 |
60 |
根据客户要求 |
棕色 |
|
5 |
TPLB30*70*L |
30 |
70 |
根据客户要求 |
棕色 |
|
6 |
TPLB15*60*L |
15 |
60 |
根据客户要求 |
棕色 |
|
7 |
TPLB30*70*L |
30 |
70 |
根据客户要求 |
棕色 |
|
8 |
TPLB70*80*L |
70 |
80 |
根据客户要求 |
棕色 |
|
9 |
TPLB60*90*L |
60 |
90 |
根据客户要求 |
黑色 |
|
10 |
TPLB20*100*L |
20 |
100 |
根据客户要求 |
黑色 |
|
11 |
TPLG31*50*L |
31 |
50 |
根据客户要求 |
浅绿 |
|
12 |
TPLG80*90*L |
80 |
90 |
根据客户要求 |
浅绿 |
|
说明： 1、T ---拓腾电气 PL----拉挤管 G ---绿色 B-----棕色 K----黑色 L----长度 2、定货时请注明编号或内径、外径、长度颜色及图纸和技术要求。 3、可根据客户需要，增加新的直径规格的产品。 |
|||||
表二 空心绝缘子等用拉挤管技术参数
|
序 号
|
指 标 名 称
|
单 位
|
指 标 值
|
|
1
|
密度
|
g/cm3
|
1.8-2.0
|
|
2
|
热变形温度
|
℃
|
180 200 240
|
|
3
|
冲击强度
|
kj/m2
|
90
|
|
4
|
弯曲强度（常温下）
|
N/mm2
|
390
|
|
5
|
吸水性
|
mg
|
20
|
|
6
|
绝缘电阻
|
|
1.0*1013
|
|
7
|
电气强度（90℃变压器油中）
|
MV/m
|
10
|
|
8
|
耐电痕化指数（PTI）
|
|
600
|
|
9
|
燃烧性
|
级
|
FVO
|
|
10
|
温度指数(TI)
|
℃
|
155 180 220
|

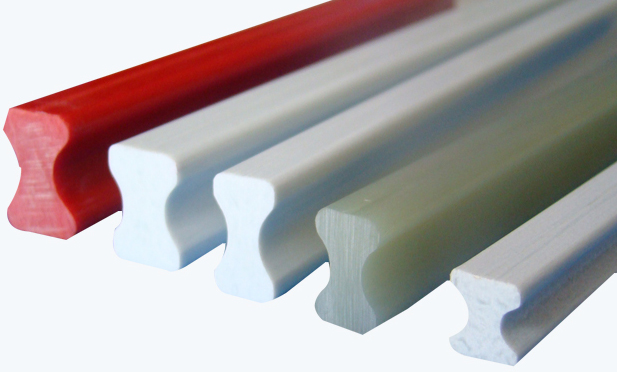

变压器用工字钢撑条
我公司可根据客户的不同要求生产环氧材料工字钢和乙烯基材料工字钢，按耐温等级可分为F级、H级和C级。与传统生产厂家相比拓腾电气工字钢撑条的优点为：1、机械强度 2、耐温等级 3、外表光滑美观。拓腾电气工字钢撑条通过了全套的检测测试，特别是SGS的检验，产品已销售到了十几个国家和地区，特别是通过了严格的客户日本客户的所有技术要求。

|
||||||
|
序号
|
编号
|
（A mm）
|
宽（B mm）
|
长（L mm）
|
等级
|
颜色
|
|
1
|
TD5*5*L
|
5
|
5
|
根据客户要求
|
F级
H级
C级
|
白色
黄色
红色
或客户指定
颜色
|
|
2
|
TD6*6*L
|
6
|
6
|
根据客户要求
|
||
|
3
|
TD7*6*L
|
7
|
6
|
根据客户要求
|
||
|
4
|
TD6*8*L
|
6
|
8
|
根据客户要求
|
||
|
5
|
TD8*6*L
|
8
|
6
|
根据客户要求
|
||
|
6
|
TD8*8*L
|
8
|
8
|
根据客户要求
|
||
|
7
|
TD9*7*L
|
9
|
7
|
根据客户要求
|
||
|
8
|
TD9*8*L
|
9
|
8
|
根据客户要求
|
||
|
9
|
TD10*5*L
|
10
|
5
|
根据客户要求
|
||
|
10
|
TD10*6*L
|
10
|
6
|
根据客户要求
|
||
|
11
|
TD10*7*L
|
10
|
7
|
根据客户要求
|
||
|
12
|
TD10*8*L
|
10
|
8
|
根据客户要求
|
||
|
13
|
TD10*9*L
|
10
|
9
|
根据客户要求
|
||
|
14
|
TD10*10*L
|
10
|
10
|
根据客户要求
|
||
|
15
|
TD10*12*L
|
10
|
12
|
根据客户要求
|
||
|
16
|
TD11*10*L
|
11
|
10
|
根据客户要求
|
||
|
17
|
TD12*8*L
|
12
|
8
|
根据客户要求
|
||
|
18
|
TD12*10*L
|
12
|
10
|
根据客户要求
|
||
|
19
|
TD12*12*L
|
12
|
12
|
根据客户要求
|
||
|
20
|
TD13*10*L
|
13
|
10
|
根据客户要求
|
||
|
21
|
TD14*12*L
|
14
|
12
|
根据客户要求
|
||
|
22
|
TD15*10*L
|
15
|
10
|
根据客户要求
|
||
|
23
|
TD15*15*L
|
15
|
15
|
根据客户要求
|
||
|
24
|
TD16*10*L
|
16
|
10
|
根据客户要求
|
||
|
25
|
TD16*13*L
|
16
|
13
|
根据客户要求
|
||
|
26
|
TD16*14*L
|
16
|
14
|
根据客户要求
|
||
|
27
|
TD17*10*L
|
17
|
10
|
根据客户要求
|
||
|
28
|
TD17*12*L
|
17
|
12
|
根据客户要求
|
||
|
29
|
TD18*13*L
|
18
|
13
|
根据客户要求
|
||
|
30
|
TD18*14*L
|
18
|
14
|
根据客户要求
|
||
|
31
|
TD18*16*L
|
18
|
16
|
根据客户要求
|
||
|
32
|
TD18*18*L
|
18
|
18
|
根据客户要求
|
||
|
33
|
TD19*10*L
|
19
|
10
|
根据客户要求
|
||
|
34
|
TD20*10*L
|
20
|
10
|
根据客户要求
|
||
|
35
|
TD20*14*L
|
20
|
14
|
根据客户要求
|
||
|
36
|
TD20*18*L
|
20
|
18
|
根据客户要求
|
||
|
37
|
TD25*16*L
|
25
|
16
|
根据客户要求
|
||
|
38
|
TD19*16*L
|
19
|
16
|
根据客户要求
|
||
|
39
|
TD22*16*L
|
22
|
16
|
根据客户要求
|
||
|
40
|
TD25*19*L
|
25
|
19
|
根据客户要求
|
||
|
说明：
1、T----拓腾电气 D ----工字钢 L ----长度
2、定货请选择规格型号、颜色、耐温等级，也可根据客户技术要求进行设计。
|
||||||

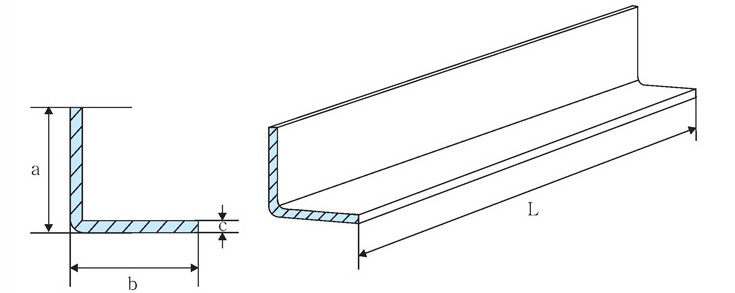

角撑条
表一 角撑条规格型号

|
||||||
|
序号
|
编号
|
A mm
|
B mm
|
长（L mm）
|
等级
|
颜色
|
|
1
|
TN6*6*L
|
6
|
6
|
根据客户要求
|
F级
H级
C级
|
白色
黄色
红色
或客户指定颜色
|
|
2
|
TN7*7*L
|
7
|
7
|
根据客户要求
|
||
|
3
|
TN8*8*L
|
8
|
8
|
根据客户要求
|
||
|
4
|
TN10*10*L
|
10
|
10
|
根据客户要求
|
||
|
5
|
TN12*12*L
|
12
|
12
|
根据客户要求
|
||
|
6
|
TN14*14*L
|
14
|
14
|
根据客户要求
|
||
|
7
|
TN16*16*L
|
16
|
16
|
根据客户要求
|
||
|
说明：
1、T----拓腾电气 N----工字钢 L ----长度
定货请选择规格型号、颜色、耐温等级，也可根据客户技术要求进行设计。
|
||||||
|
序 号
|
指 标 名 称
|
单 位
|
指 标 值
|
|
1
|
密度
|
g/cm3
|
1.8-2.0
|
|
2
|
热变形温度
|
℃
|
180 200 240
|
|
3
|
冲击强度
|
kj/m2
|
90
|
|
4
|
弯曲强度（常温下）
|
N/mm2
|
390
|
|
5
|
吸水性
|
mg
|
20
|
|
6
|
绝缘电阻
|
|
1.0*1013
|
|
7
|
电气强度（90℃变压器油中）
|
MV/m
|
10
|
|
8
|
耐电痕化指数（PTI）
|
|
600
|
|
9
|
燃烧性
|
级
|
FVO
|
|
10
|
温度指数(TI)
|
℃
|
155 180 220
|
方管具有重量轻、强度、耐老化性能好、外表面美观的特点，是木横担和角铁横担的理想替代品，也可用物建筑行业。
 |
|
1． 现有规格尺寸为100*100*6 140*140*10，70*80*5 ， 50*30*4 50*50*4 70*70*5 80*80*8也可根据客户的要求定制。
2． 长度可根据客户的要求定制。
3． 定货时请附产品图纸或详细技术要求。
|
|

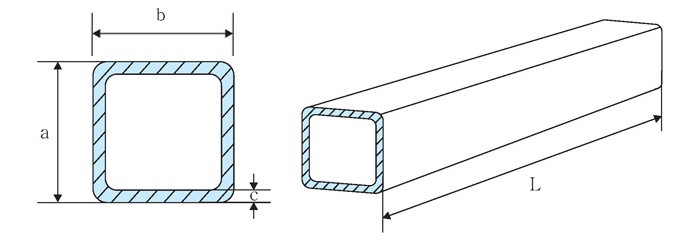

截面图
 |
||||
|
序号
|
A
|
B
|
C
|
D
|
|
1
|
40
|
30
|
4
|
\
|
|
2
|
50
|
50
|
3
|
\
|
|
3
|
50
|
50
|
4.6
|
\
|
|
4
|
50
|
50
|
6
|
\
|
|
5
|
50
|
50
|
5
|
\
|
|
6
|
60
|
60
|
5.5
|
\
|
|
7
|
60
|
60
|
8
|
\
|
|
8
|
65
|
65
|
8
|
\
|
|
9
|
80
|
80
|
8
|
\
|
|
10
|
100
|
100
|
10
|
\
|
|
11
|
110
|
110
|
4.5
|
\
|
|
12
|
150
|
60
|
6
|
|
|
13
|
300
|
160
|
6
|
\
|
|
14
|
306
|
63
|
3
|
|
我公司可根据客户的不同要求生产环氧材料拉挤板和乙烯基材料拉挤板，按耐温等级可分为F级、H级和C级。与传统生产厂家相比拓腾电气拉挤板的优点为：1、机械强度 2、耐温等级 3、外表光滑美观。拓腾电气拉挤板通过了全套的检测测试，特别是SGS的检验，是变压器用拉挤板和其它压开关用拉挤板首先材料。产品已销售到了十几个国家和地区，特别是通过了严格的客户日本客户的所有技术要求。
