产品分类

销售热线:0514-89792992

传真电话:0514-89792992

手    机:13852763098

在线客服:

公司地址:扬州市邗江区蜀岗东路88号

产品中心您的位置:首页 - 产品中心

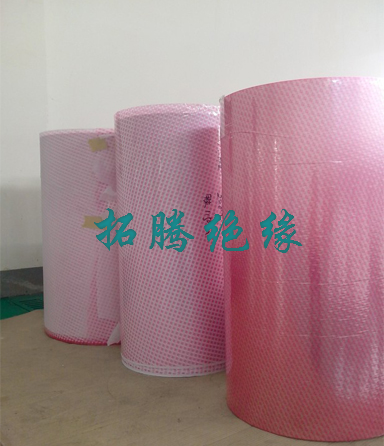

薄膜点胶DPF|菱格上胶聚酯薄膜

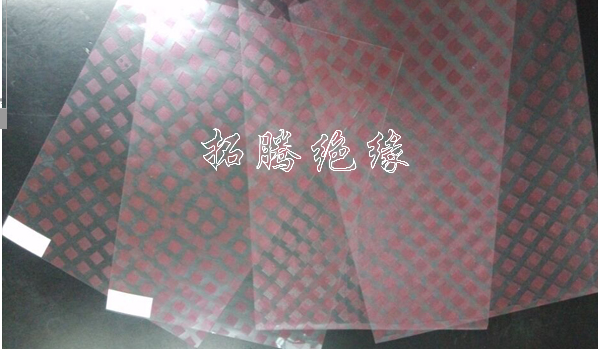

 单面菱格上胶聚酯薄膜产品常态呈干爽状,薄膜胶点在常温下属惰性,无任何反应,没有完全固化具有潜伏固化性;涂胶树脂层不是全面而是呈均匀菱格形点状分布;未有涂层的间隙在应用中呈通道状,十分有利于绝缘材料间空气的排出和降温,有利于液体或气体绝缘材料的浸入,使电晕破坏和局部放电破坏减少到最小值。菱格涂胶树脂在应用时,在线圈干燥过程中达到一定温度、时间开始熔化产生固化反应,产生粘结作用;随着温度的上升和时间的延续又开始固化。使绕组相邻各层可靠的粘合成一个固定绕组单老元,改性环氧树脂的粘合强度足以防止短路时绕组各层的位移,从而保证了绝缘结构构的长期的机械物理性能。和完全预浸的材料相似,这种部分涂层预浸的树脂处于活性的B状态。在高温条件下(110℃--130℃)树脂将变得柔软并且具有粘性,接着就会牢固地粘接到导体上,最后在硬化期过后将转化为稳定的C状态。这样就产生了一种不会熔化的且不会被气态或是液态介质所侵蚀的粘合。

    环氧树脂缠绕工艺干式变压器:被称为"雷神"技术的干式变压器,也是一种有特色的产品。它不要贵昂的浇注设备和繁多的浇注模,产品的派生和生产十分方便。预浸的单面菱格上胶聚酯薄膜产品紧密的包绕和高温固化后,使变压器的机械强度特别好。广泛应用于适用于干式变压器气体或油的绝缘系统内作层间绝缘、SF6高电流电压互感器、低压线圈铜(铝)箔绕包衬垫绝缘、以及B、F级电机、电器槽绝缘和匝间绝缘等。延伸使用于航空航天、汽车、电子电气等领域。

    ☆ 主要性能指标

序号
项目
单位
要求
DPF-05
DPF-07
DPF-10
1
基材厚度
mm
0.05±0.005
0.07±0.010
0.10±0.010
2
抗张强度(纵、横向)
Mpa≥
150
150
150
3
单面涂层厚度
um
15≤δ≤20
4
单面面积重量
单面涂布
g/cm³
76±2
102±2
144±2
双面涂布
82±3
108±3
150±3
5
热收缩率
%≤
1-3
1-3
1-3
6
工频击穿电压
V≥
6000
6500
7000
7
粘结强度
kpa≥
350

产品固化条件:
在90℃±5℃保持16小时的条件下固化;或在110℃±5℃保持6小时的条件下固化。
贮存:
应贮存于温度不高于25℃的干燥、通风、洁净的环境,并应避免高温和日光照射。贮存期为半年;超过贮存期经检验,合格者仍可使用。
