TTJX(JGHX)系列轨道型钢基刚体滑触线

一 产品特点
1、运行可靠,不易发生电源中断,可使用于温、粉尘、腐蚀等恶劣环境;
2、采用燕尾槽嵌套工艺后,解决其它刚体滑线在运行中震动引起的螺丝松动现象,从而保证滑线整体牢固可靠;
3、机械强度大,不易弯曲变形,能承受强大的短路冲击电流;
4、可根据用户需求设定载流量;
5、采用铜体导电,可大幅度降低导线电能消耗;
6、添加辅助电缆后,可组成低阻抗滑触线,线路阻抗降低;
7、散热面积大,结构紧凑简单,安装维修方便;
8、布线可在上部滑触、下部滑触或侧面滑触;
9、集电器采用扭簧型,压力均匀,双极刷电,具有优良续电能力;
在实际用中,侧滑比顶滑更稳定、更合理,其优点为集电器使用寿命显著增加,电刷寿命延长3~4倍。

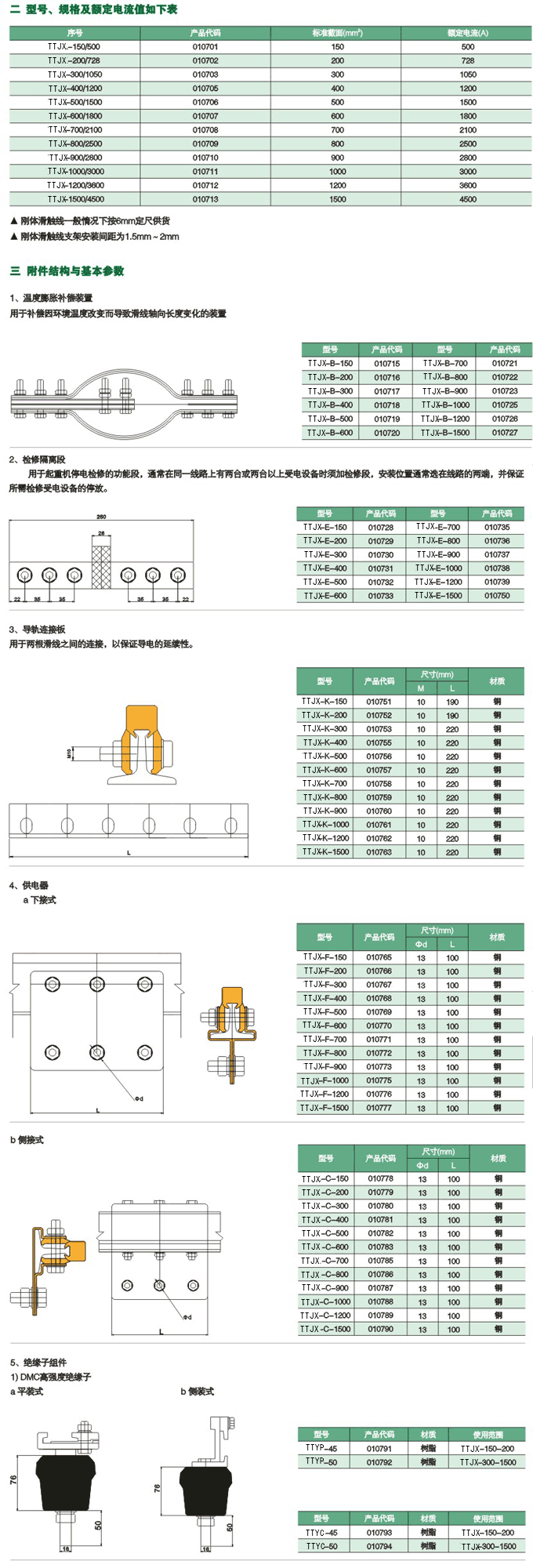

二  型号、规格及额定电流值如下表

序号 产品代码 标准截面(mm2) 额定电流(A)
TTJX-150/500 010701 150 500
TTJX-200/500 010702 200 728
TTJX-300/1050 010703 300 1050
TTJX-400/1200 010705 400 1200
TTJX-500/1500 010706 500 1500
TTJX-600/1800 010707 600 1800
TTJX-700/2100 010708 700 2100
TTJX-800/2500 010709 800 2500
TTJX-900/2800 010710 900 2800
TTJX-1000/3000 010711 1000 3000
TTJX-1200/3600 010712 1200 3600
TTJX-1500/4500 010713 1500 4500

▲刚体滑触线一般情况下按6mm定尺供货

▲刚体滑触线支架安装间距为1.5mm~
