一 产品特点 |
二 型号、规格及额定电流值如下表
序号 | 产品代码 | 标准截面(mm2) | 额定电流(A) |
---|---|---|---|
TTJ-85 | 010901 | 85 | 300 |
TTJ-110 | 010902 | 110 | 400 |
TTJ-170 | 010903 | 170 | 500 |
TTJ-240 | 010905 | 240 | 800 |
TTJ-320 | 010906 | 320 | 1000 |
TTJ-420 | 010907 | 540 | 1200 |
TTJ-520 | 010908 | 520 | 1600 |
TTJ-170Ⅱ | 010909 | 2×170 | 1000 |
TTJ-240Ⅱ | 010910 | 2×240 | 1600 |
TTJ-320Ⅱ | 010911 | 2×320 | 2000 |
TTJ-420Ⅱ | 010912 | 2×420 | 2400 |
TTJ-520Ⅱ | 010913 | 2×520 | 3200 |

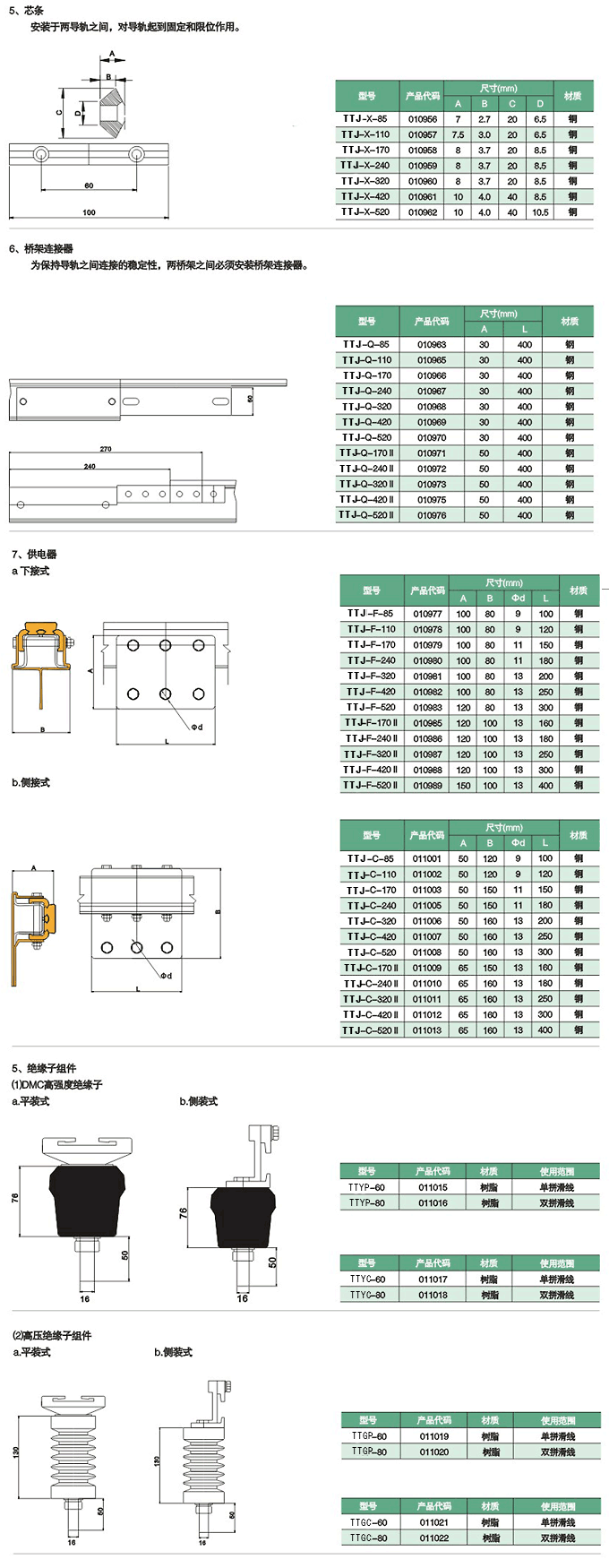

▲刚体滑触线支架安装间距为1.5mm~2mm
三 滑触线定尺说明
为保证系统的通电性能,滑触线出厂时均按6mm长度组装,并分为首段,中间和尾段。首段和尾段没一订货长度(单根滑触线)各一根,其余由中间段组成,顶滑长度若不是6mm的倍数则不足之数由尾段解决。咧:单根滑触线订货长度82m(82=6+13+4),即首段一根长度6m,中间段十二根长度为6mm,尾段一根长度为4mm。
合计:6×1+6×12+4×1=82mm
滑触线分为单线式和双线平行式馈电式两种,除双线式以TTJ-□Ⅱ表除外,单线式不另加注。
四 技术数据
滑触线阻抗及100A-100m时的线路电压降值(使用电压为380V,COSΦ=0.8时)
滑触线规格(mm2) | 间距距离(mm) | 在90℃时阻降值(Ω/km) | 100A-1000m时线路电压降 | |
---|---|---|---|---|
Δu(V) | Δu% | |||
85 | 300 | 0.3813 | 6.60 | 1.73 |
400 | 0.3946 | 6.84 | 1.80 | |
110 | 300 | 0.3404 | 5.90 | 1.55 |
400 | 0.3552 | 6.15 | 1.62 | |
170 | 300 | 0.2915 | 5.05 | 1.33 |
400 | 0.3708 | 5.33 | 1.40 | |
240 | 300 | 0.2716 | 4.70 | 1.24 |
400 | 0.2857 | 4.95 | 1.30 | |
320 | 300 | 0.2596 | 4.50 | 1.18 |
400 | 0.2741 | 4.75 | 1.25 | |
420 | 300 | 0.2531 | 4.30 | 1.13 |
400 | 0.2690 | 4.53 | 1.19 | |
520 | 300 | 0.2491 | 4.05 | 1.07 |
400 | 0.2635 | 4.33 | 1.14 | |
2×170 | 300 | 0.2319 | 4.05 | 1.06 |
400 | 0.2493 | 4.32 | 1.14 | |
2×240 | 300 | 0.2249 | 3.90 | 1.03 |
400 | 0.2416 | 4.91 | 1.10 | |
2×320 | 300 | 0.2178 | 3.77 | 0.99 |
400 | 0.2346 | 4.06 | 1.07 | |
2×420 | 300 | 0.2030 | 3.62 | 0.95 |
400 | 0.2122 | 3.90 | 1.03 | |
2×520 | 300 | 0.1497 | 2.59 | 0.63 |
400 | 0.1613 | 2.79 | 0.74 |
五 热膨胀问题的解决
温度补偿的解决主要有两种解决方法,即分散补偿和集中补偿。
分散补偿法:就是在每根标准长度(6mm)滑线之间预留空间,伸缩空间由安装环境温差确定,并且在每根滑线上加一个固定支撑点,器他支撑点采用浮动支撑。
拓腾集中补偿:即对某一长度滑线的伸缩进行集中补偿,通常采用补偿装置来补偿
a。分散补偿法
分散补偿发预留间隙表
Δt℃ | 10 | 20 | 40 | 80 |
---|---|---|---|---|
间隙尺寸 | 3~5mm | 5~7mm |
7~9mm |
10~12mm |
注意:①表中Δt指安装温度与现场温度的温差;
②一般动机安装时取值,夏天安装时去低值;
b.集中补偿
集中补偿的条件:
全年温差大于30℃;全线长度超过100m。
集中补偿装置的数量:
全线长度低于100m(温差小于20℃)时,无需安装膨胀装置
当全线长度超过100m或温差大于40℃<Δt≤80℃时,补偿装置间距为42m装一处;温差Δt>80℃时补偿装置间距为24m装一处、
采用集中补偿装置的特别要求:必须有效控制滑线的伸缩方向,由中心向两端伸缩;各个膨胀装置应均匀吸收划线的伸缩量;没两个膨胀点之间中心处安装一个固定支撑。
