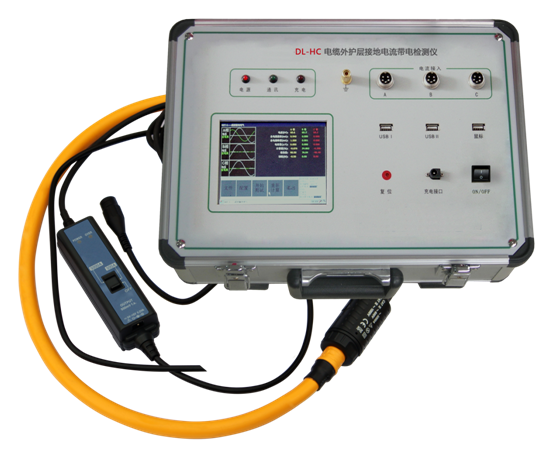

DL-HC 电缆外护层接地电流带电检测仪 DL-TX 铁芯接地电流带电检测仪
发布者:扬州市拓腾电气有限公司 发布时间:2023/3/16

产品简介:

      电缆金属护套必须正确接地,利用大地将电缆金属护套电压限制在允许接地电位上,一旦金属护套出现多点接地与大地形成回路,环流将显著增加,严重时可达主电流的90%以上,对电缆安全运行构成威胁。本产品对电缆外护层接地电流进行带电测试,监测金属护套环流,实现单芯电缆金属护套多点接地故障的带电检测。

功能特点:

  ◆采用环流法原理,监测金属护套环流,实现单芯电缆金属护套多点接地故障的检测;

  ◆采用高速微处理器,运用FFT变换、数字滤波等算法,进行数据处理,可实时显示测量数据及波形;;

  ◆采用高精度柔性电流传感器测量电缆运行电流以及电缆护层环流电流,实现安全可靠测量;

  ◆仪器内置电源,可连续工作10小时。方便现场使用。

技术参数:

 ◆测量范围及准确度:

     电缆运行电流测量范围:1A1000AAC);

     准确度:±(标准读数×1%±1A);

     护层环流电流测量范围:1A100AAC);

     准确度:±(标准读数×2% ±1A);

     电流取样方式:电流采用外部柔性钳形电流传感器取信号;

◆绝缘隔离水平:10kV/1minDC);

◆外形尺寸:410×280×220 mm3

◆主机重量:5kg

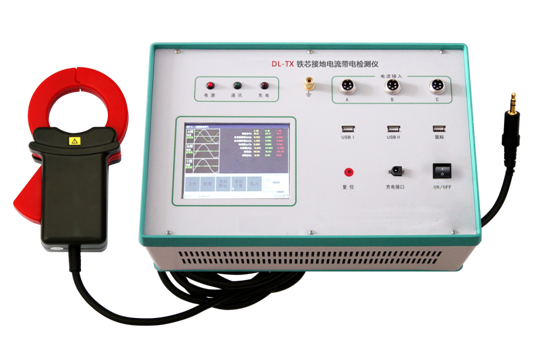

产品简介:

      正常运行的变压器铁心是单点接地的,如有两点或两点以上同时接地,则铁心与大地之间将形成电流回路,最大电流可达几十安培,将会造成铁心局部过热甚至烧毁。本产品对铁心接地电流进行检测,尽快地发现变压器潜伏性故障,是保证变压器安全运行和正常维护的主要手段。

功能特点:

 ◆配合高速微处理器,实时显示测量数据及波形;

 ◆运用FFT变换、数字滤波等算法进行数据处理;

 ◆利用高精度钳形电流传感器测量铁心接地电流实现安全可靠测量;

 ◆抗干扰能力极强,确保数据准确可靠;

 ◆具有泄漏电流超限报警功能,报警电流可设置;

 ◆内置大容量非易失性存储器,可存储200组测量数据;

技术参数:

◆测量范围及准确度:

    电流测量范围:1mA10000mA

    准确度:±2.5%×标准读数±1mA);

    电流取样方式:电流采用外部钳形微电流传感器取信号。

◆绝缘隔离水平:直流1kV/1min

◆外形尺寸:410×280×220 mm3

◆主机重量:5kg
