本仪器是根据”国家电网公司变电检测通用管理规定第39分册SF6密度表(继电器)校验细则”、以及

JJG 1073-2011 压力式六氟化硫气体密度控制器检定规程” 用于SF6密度继电器各类参数特性的校验

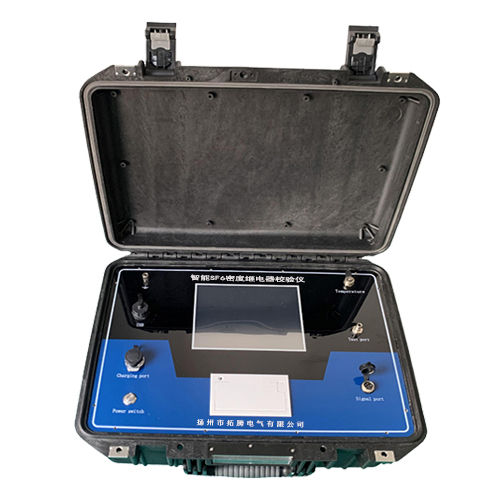

      SF6密度继电器校验仪采用嵌入式计算机技术,选用高性能进口传感器,保证了测试结果的准确、稳定。可同时采样被测继电器动作时的气体压力和温度,从而完成了压力、温度的动态补偿,并自动换算成20°C时的标准压力值。配备独特的气路结构,其内置再生气源,校验时无需再外接气瓶等气源设备。触摸屏操作以及友好的人机交互触控界面,是SF6密度继电器校验的理想设备。

智能型密度继电器校验仪功能特点

 1) 密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。

 2) 配置了8寸带触摸的大屏幕中文液晶屏人机接口，操作简单、界面美观，所有参数及状态一目了然。

 3) 配置电接点阻抗、设定值误差、切换差校验功能、示值误差校验功能、额定压力示值误差校验功能、回程误差校验功能，一次测量可完成所有数值采集。

 4) 自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了 SF6气体密度继电器现场校验难的问题。

 5) 所有测试过程自动由仪器完成，不用人工干预，一次设置，过程自动测试，试验结果智能判断。

 6) 能同时存储1000组试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

 7) 校验过程中无需恒温室，可以在任意有效温度范围内对 SF6 气体密度继电器、压力表进行校验。

 8) 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

 9) 校验过程中不需要SF6气体，测试成本低，对环境无污染。

 10) 具有在线压力校准功能，可以现场修正。

 11) 核心元器件采用进口元件，性能可靠。

 12) 能同时测试2组报警信号、2组闭锁信号、1组超压信号。

技术指标

工作电压：锂电池、或AC220V/50Hz

仪器功率：5W(非充气状态)；最大20W(充气状态)

仪器精度：0.15 级

压力校验范围：0～1.0Mpa

压力显示分辨率：0.0001Mpa

接点电阻范围：0～25Ω

电阻测量精度：±5%FS

电阻显示分辨率：1mΩ

温度测量范围：-50℃～150℃

温度测量精度：±0.5℃

温度显示分辨率：0.1℃

校验对象：单报警/闭锁、报警+闭锁+超压的任意组合。

压力类型：绝对压力、相对压力

接点电压：DC24V和DC110V

显示方式：800×480 图形彩色液晶屏。

操作方式：电阻触摸屏。

打印机型：高速热敏微型打印机。

打印方式：汉字报表式打印。

存储容量：可同时存储 1000 次试验结果。

外形尺寸：主机： 460 mm×380 mm×320mm。

SF6 气体密度显示方式：被测环境下的压力、20℃时的等效压力。

仪器重量：15kg。
