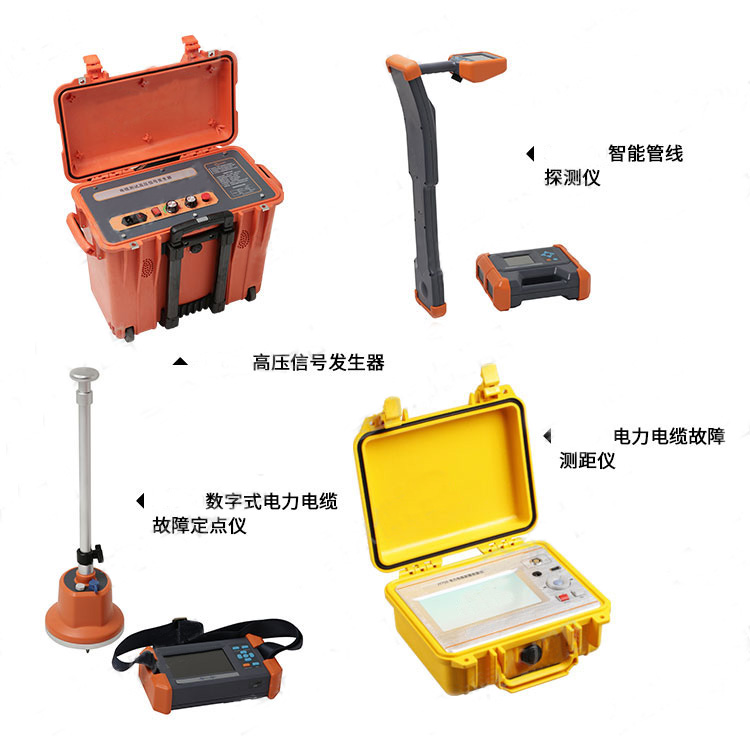

本系统包括电缆测试高压信号发生器、电力电缆故障测距仪、电缆故障定点仪以及智能化地下管线探测仪。此四款设备可配和使用,也可以单独分开使用。其设备件数、体积、量均大幅缩减,且功能强大、简单易用、小巧便携,是传统设备的换代产品。

◆高压信号发生器

    电缆测试高压信号发生器为电缆故障测距、定点提供高压信号源，与本公司生产的 电力电缆故障测距仪数字式多功能电缆故障定点仪配合使用,可以

对电缆故障进行脉冲电流测距、声磁同步精确定点的测量

功能介绍

 ● 0~ 35kV连续可调; 2μF电容;本仪器最大储能2000K

 ● 一体化设计,储能电容器内置,无高压外露

 ● 高压输出直接接至故障电缆，操作安全,接线简便

 ● 多安全防护,高压零位启动,断电后自动释放高压电容储能

 ● 多种工作方式,输出直流高压连续可调。手动、周期、直流三种放电方式

◆电缆故障测距仪

    电缆故障测距仪,于电电缆故障点的距离测量:低压脉冲、脉冲电流、多次脉冲、远程服务(远程服务功能可选)。

功能介绍

 ●低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、型接头、终端头的测量,以及波速度的校正

 ●脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离 ,安全可靠

 ●多次脉冲法:此测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高

 ●提供0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效

 ●可以设置1个起点, 10个接点，1个故障, 1个全长(详细操作见操作手册), 直观显示电缆的基本情况

 ●屏幕同时显示标尺和测试波形,使分析电缆波形更直观、更易懂.

◆电缆故障定点仪

    数字式电力电缆故障定点仪，配合高压信号发生器使用,是一款便携式、智能化的电力电缆故障定点仪,集成声磁同步法、跨步电压法以及磁场强度法、路径探测。多种定点方法于一体，多种定点方式相互验证,确保故障点的精确定点。

功能介绍

●集成多种定点方式,声磁同步法、跨步电压法(可选功能)、磁场强度法

●多种定点方式相互验证确保定点位置准确、可靠

●智能定点方式,通过智能算法直接给出声磁延时值,降低对测试人员的要求

●自动哑音功能,避免移动传感器的噪音,损伤耳朵:

●提供被测电缆位置的左右方向指示,在定点的同时进行路径探测

●声音通道滤波参数4档可调,选择合适的滤波器参数,抑制环境噪音

●电子罗盘功能,显示电缆铺设方向和传感器的夹角,提高定点效率

●磁场强度法,记录历史磁场强度,根据故障点磁场强度判断故障点

●隔音传感器,传感器采用双层隔音方式,进一步减少环境噪音影响

●电缆深度估算功能

◆智能化地下管线探测仪

    功能介绍

 ●罗盘和方向显示:直观显示管线位置和左右方向

 ●踪正误提示:电流方向测量,跟踪正误提示,排除临线干扰(部分频率) , 深度和电流测量,可显示信号强度历史曲线

 ●全数字化采样处理:稳定可靠,超高灵敏度,接收通频带极窄,抗干扰能力强 ,能充分抑制邻近运行电缆及管道的工频及谐波干扰

 ●运行电缆探测:高性能发射卡钳,最大程度向运行电缆耦合输出信号

 ●电缆/管线鉴别:柔性卡钳(选配件)方便易用,明确给出鉴别结果;听诊器(选配件)可在不方便使用卡钳时使用

 ●接地故障查找:升压器(选配件)可将输出电压提升至1000V ,使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,箭头指示故障点方向

 ●多种探测频率:主动探测和被动探测

 ●发射机数字功放大功率输出,全自动阻抗匹配,全自动保护

 ●发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应
