SENTAN 400智能电缆综合探测仪|电缆路径识别仪| 管线仪
发布者:扬州市拓腾电气有限公司 发布时间:2023/3/10

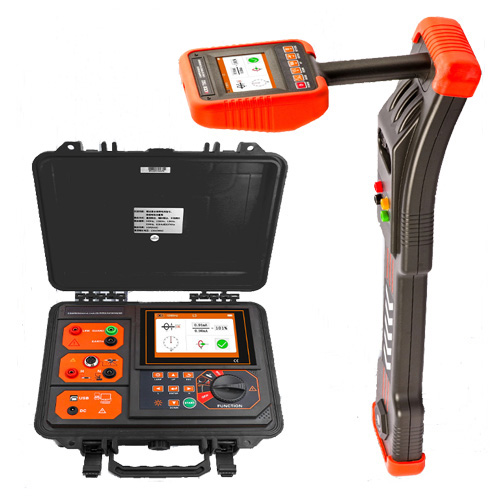

      SENTAN400智能电缆综合探测仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、接地电阻测试、绝缘电阻测试等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、接收听诊器连接测试线等组成。

管线路径探测:能在非开挖的情况下,用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波器技术、具有一定抗干扰能力, 能精准定位和测深,适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测,是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。仪器具有以下特点:

1.多种探测模式:经典定位模式,全屏信号模式,信号曲线模式。

2.经典定位模式:罗盘、方向和信号幅值显示,直观显示管线左右方向。

3.全屏信号模式:360°全方位管线路径指示,连续显示深度、电流和管线相对位置。界面简洁直观,无需经验即可进行操作。

4.信号曲线模式:可显示历史信号强度曲线,通过观察曲线的变化,寻找线缆位置。

5.电流方向判定(部分频率),可通过标定电流方向,排除临线干扰,防止跟踪错误。

6.管线模拟线颜色实时显示信号干扰强度。

7.内置扫频测试功能,用户可通过扫频结果选择合适的信号频率进行管线测量,避免同频干扰。

8.全数字化高精度采样处理:稳定可靠,超高灵敏度,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。

9.多种探测频率:12种主动探测频率和4种被动探测频率。

10.发射机多种信号输出方式:直连输出、卡钳耦合、感应法。

11.发射机数字功放大功率输出,全自动阻抗匹配,全自动保护。

12.仪器下方内置高亮照明灯,方便夜间作业。

电缆识别:是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。可识别出带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。电缆识别时,可以在发射端预先标定10条电缆,再到远端接收识别,大大节省工程人员往返操作时间,提高工作效率。电缆识别成功打√,非目标电缆打×,能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。

接地电阻测试:使用精密4线法测量现场的接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响最小化。接地电阻测量范围0.001Ω~2000Ω。功能由接收机和连接测试线来配合实现。

绝缘电阻测试:专用于试验室或现场做绝缘测试。适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。内嵌高精度微电流测量系统、数字升压系统、自动放电电路等。额定输出测试电压范围100V~2500V,绝缘电阻测量范围0.01MΩ~2.50TΩ。功能由信号发射机和连接测试线来配合实现。

信号发射机:用于管线路径探测、电缆识别的信号发射和绝缘电阻测试。该设备可通过直连输出、卡钳耦合、感应等方式给目标电缆加上识别信号,该信号有577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz等12种不同的脉冲信号可供选择。信号输出功率最大10W,10档可调。从而适应不同的应用环境,让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池,自动阻抗匹配,全自动保护。发射机采用一体化专用工具箱式设计,其箱体能承受约200kg的压力,主机5.4寸彩色L液晶显示,实时动态显示信号输出状况和电池使用情况。

发射钳:适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上,钳口尺寸Φ105mm、125mm、150mm可选,发射钳具有方向性,发射信号从发射钳上箭头指示方向流入。

接收机:用于管线路径探测、电缆识别信号接收和接地电阻测试。内置多个屏蔽3D天线,可对发射机产生的577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz等12种不同脉冲编码电流信号进行有效识别。也可识别50Hz和250Hz工频信号和中心频率为33kHz、82kHz的射频信号。使用3.5寸彩色液晶屏,实时动态显示360°全方位管线路径指示,深度、电流和管线相对位置。

柔性电流钳:用于电缆识别。该电流钳为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别发射机产生的脉冲编码电流,适用于粗电缆或形状不规则的导体。其钳口内径200mm、300mm可选,不必断开被测线路,非接触测量,安全快速。

听诊器:用于电缆识别。与鼠标形状相似,弧形传感器设计,全面贴合电缆表面,可快速感应识别发射机或线缆中的电流信号。配合本产品发射机、接收机,能实现柔性电流钳的大部分功能,可在大部分场合替代柔性电流钳进行电缆识别。使用时将听诊器紧贴被测电缆线即可,极其适合于一些不易于使用电流钳圈起线缆测试的场合。

产品特征

1. 多种探测模式:经典定位模式,全屏信号模式,信号曲线模式。

2. 经典定位模式:罗盘、方向和信号幅值显示,直观显示管线左右方向。

3. 全屏信号模式:360°管线路径指示,连续显示深度、电流和管线相对位置。界面简洁直观,无需经验即可进行操作。

4. 信号曲线模式:可显示历史信号强度曲线,通过观察曲线的变化,寻找线缆位置。

5. 电流方向判定(部分频率),可通过标定电流方向,排除临线干扰,防止跟踪错误。

6. 管线模拟线颜色实时显示信号干扰强度。

7. 内置扫频测试功能,用户可通过扫频结果选择合适的信号频率进行管线测量,避免同频干扰。

8. 全数字化高精度采样处理:稳定可靠,超高灵敏度,接收通频带极窄,抗干扰强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。

9. 多种探测频率:主动探测和被动探测。

10. 发射机多种信号输出方式:直连输出、卡钳耦合、感应法。

11. 发射机数字功放大功率输出,全自动阻抗匹配,全自动保护。

12. 仪器下方内置高亮照明灯,方便夜间作业。

产品参数

发射机规格

      能

  管线路径探测、电缆识别时多种频率信号发射方式;绝缘电阻测试

      源

  11.1V DC 5200mAh可充锂电池

输出方式

  直连输出、感应法、卡钳耦合

输出频率

  640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz

输出功率

  10W Max,10档可调,全自动实时阻抗匹配

直连输出电压

  150Vpp MAX

电路保护

  具有过载和短路保护

绝缘测试电压

  100V、250V、500V、1000V、2500V

绝缘电阻

量程及精度

  0.01MΩ~25.0GΩ ±3%rdg±5dgt

  25.0GΩ~2.50 TΩ ±15%rdg±5dgt

  晶

  5.6寸LCD彩屏液晶

仪表尺寸

  约320mm(长)×275mm(宽)×145mm(高)

  量

 发射机3.85Kg;发射钳1.12kg

 电 器

  DC 12.6V,1A

发射钳尺寸

  长宽厚250mm×140mm×35mm

发射钳内径

  φ105mm(125mm、150mm可选)

发射钳线长

  3m

 试 线

  红色测试线3m,绿色测试线3m,黑色测试线3m

连接接口

  1X Type-B USB接口(用于固件升级)

  1X DC充电口

  1X 信号发射钳连接插座

  2X直连测试线接口

  3X绝缘电阻测试线接口

  压

  发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力

  压

  AC 3700V/rms(仪器箱顶面与底面之前)

电磁特性

  IEC61326(EMC)

适合安规

  IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

收机规格

    能

  管线探测(线缆位置跟踪、方向显示、深度测量、电流测量)、电缆识别、接地电阻测试、外部电压测试

    源

  7.4V DC 2600mAh可充锂电池

输入方式

  内置接收线圈;外连接柔性卡钳、听诊器

接收频率

  主动探测频率:577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz

  工频被动探测频率:50Hz和250Hz

  射频被动探测频段:中心频率分别为33kHz、82kHz

管线探测模式

  宽峰法、窄峰法、音谷法

管线探测显示

  经典定位模式,全屏信号模式,信号曲线模式

管线探测

检测范围

  直连法: 一般可以达到线缆长度0-20公里,主要由接地电阻、线缆电阻和线缆埋地深度决定

  耦合法:一般可以达到线缆长度0-10公里,主要由接地电阻、线缆电阻和线缆埋地深度决定

  感应法:适用于埋地深度小于2m的线缆

深度精度

  平面位置精确定位精度:目标电缆或管线的中心轴线位置:

  ±5%(埋深在0-3m)-10%(埋深在3m-20m)

声音指示

  随信号强度变化的调频音调

干扰距离

  使用耦合法和感应法时,发射机均会在近距离内产生干扰,干扰的距离和发射功率及频率有关,功率越大、频率越高则干扰越强。

  接收机和发射机的最小距离往往需要试验确定:

  管线探测:耦合法5m之外,感应法20m之外可确认为无干扰

  电缆识别:耦合法5m之外可确认为无干扰

电缆识别

  鉴别方式:柔性卡钳智能鉴别、听诊器鉴别;

  可标定电缆数量:1~10条;

  标定值:接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一;

  方向性:发射钳、接收钳与加载信号必须方向一致,为识别成功的条件之一

电缆识别

检测范围

  直连法:可识别回路电阻为0Ω~8kΩ的信号 (一般可以达到线缆长度0-20公里,主要由接地电阻与线缆电阻决定)

  耦合法:可识别回路电阻为0Ω~200Ω的信号;(一般可以达到线缆长度0-10公里,主要由接地电阻与线缆电阻决定)



接地电阻



  测试量程:0.001Ω~2.00kΩ

  测试方式:精密4线法测量

  测试电流:6.00mA Max

电压测量

  量程:AC0~600V

  精度:±2%±3dgt

    晶

  3.5寸彩屏液晶

    寸

  约290mm(长)×128mm(宽)×700mm(高)

    量

  1.90Kg

 电 器

  DC8.4V,1A

照明灯功率

  1W Max

连接接口

  1X mini-B USB接口(用于固件升级)

  1X DC充电口

  1X 柔性卡钳连接插座

  2X外部电压测试线连接接口

  4X接地电阻测试线连接接口

柔性电流钳

  长约620mm,线径约8mm

线圈内径

  φ200mm(可以根据需要定制更大口径)

听诊器尺寸

  长宽厚约111mm×60mm×27mm(听诊器选配)

引线长度

  听诊器引线长度:约3m

 试 线

  1X 黄色测试线15m

  1X 红色测试线10m

  1X绿色测试线3m

  1X 黑色测试线3m

工作温湿度

  -10℃~40℃;80%Rh以下

存放温湿度

  -10℃~50℃,≤95%RH, 无结露

    压

  AC2000V/rms(外壳前后两端之前)

适合安规

  IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2
