柔性钳形功率表|三相柔性钳形功率表
发布者:扬州市拓腾电气有限公司 发布时间:2023/3/10


产品

型号

电流

量程

电压

量程

电阻

量程

功率、功率因数、电能、频率、相位

线圈

内径

SUBO6620RC

0.0A~6000A

0.0V~600V AC

/

Φ200mm

SUBO6630RC

0.0A~6000A

0.0V~600V AC

/

Φ300mm

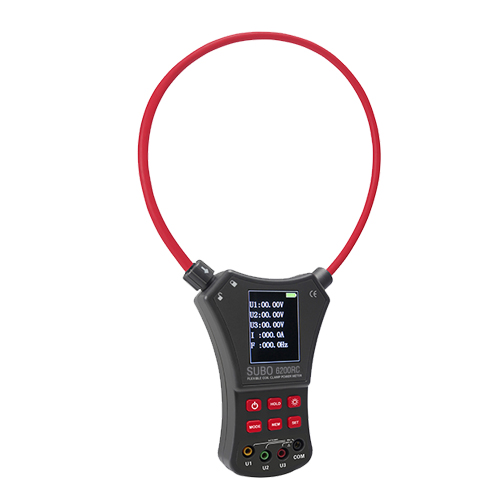

      SUBO6620RC柔性钳形功率表是测量三相交流电压、电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等的多功能、数字式智能仪表。钳表采用柔性罗氏线圈,使用非常方便,完全兼容大口径钳形电流表及功率钳表的功能,还能用于判别变压器接线组别、感性、容性电路,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

      柔性电流钳,即RogowskiCoil(罗氏线圈),采用罗氏线圈技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,无磁滞效应,几乎为零的相位误差,无磁饱和现象,线性度极高,抗干扰能力强。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体,非接触测量,安全快速;其体积小、重量轻、外观精美、柔软灵活,适合于狭窄环境和排线密集的场所;测量精度高、可靠性强、响应频带宽,用户可根据需求定制线圈长度。

      SUBO6620RC柔性钳形功率表体积小、重量轻,现场操作非常轻便简易,测量精度高,仪表具有USB通讯接口,可存储数据,通过系统软件上传所存数据到电脑,实现历史数据读取、查询、保存、打印等功能。仪表还具有背光功能、数据保持功能,是电工安全检测的必备工具。

   能

三相交流电压、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等

   源

6V DC(LR03×4节碱性干电池)

测量方式

柔性CT:输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流。

钳口尺寸

内径Φ200mm(可按用户要求定制尺寸)

导线位置

被测量导线处于钳口的中心位置

数据存储

200组

通讯接口

实现所存数据上传电脑,便于分析数据

线

通讯线,长1.8米

   率

50Hz/60Hz自动识别

   档

全自动切换

采样速率

2次/秒

线路电压

AC 600V以下线路测量

显示模式

2.8寸TFT彩色液晶屏;显示域58mm×44mm

仪表尺寸

宽高厚200mm×370mm×35mm

有,“ * ”键控制

数据保持

数据保持功能:“HOLD”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压降到约4.8V时,仪表显示提醒更换电池。

仪表质量

仪表:约272g,总质量约755g(含电池及附件)

工作电流

背光灯开启80mA;背光灯关闭50mA

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

绝缘强度

AC 3700V/rms(铁心与外壳之间)

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)
