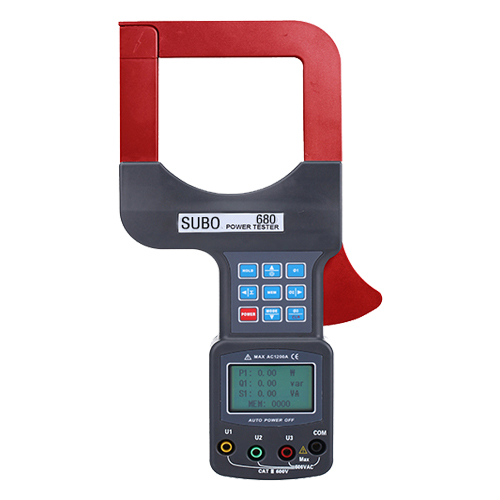

三相钳形功率表，可测量三相交流电压（0.00V~600V）、电流、漏电流（0.00mA～1200A）、电压间相位、电压电流间相位（0.0°~360°）、频率（25Hz~100Hz）、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等参数，钳头尺寸为80mm×80mm，可钳Φ80mm电缆，或96mm×4mm扁钢地线。铁芯采用磁性屏蔽材料，抗干扰能力强，确保了测量的准确性与稳定性。仪表采取非接触方式测量电流，操作安全、简单，有背光功能，在昏暗场所测量也清晰可见，
仪表具有数据保持、数据存储等功能，可保存200组数据，仪表通过USB接口与电脑连接，保存的数据可以上传电脑，便于读取、分析、保存、打印等。
产品选型
|
型号
|
电流
|
分辩率
|
功率
|
电能
|
|
SUBO680
|
AC 0.00mA～1200A
|
0.01mA
|
0.5W～720KW
|
0.0000KWh～72000KWh
|
|
SUBO680A
|
AC 0.0A～2000A
|
0.1A
|
0.0KW～1200KW
|
0.0000KWh～120000KWh
|
一、量程及精度
|
测量功能
|
量程
|
精度
|
分辨力
|
|
交流电压
|
0.00V～9.99V
|
±(1.5%rdg+5dgt)
|
0.01V
|
|
10.0V～99.9V
|
±(1.5%rdg+5dgt)
|
0.1V
|
|
100V～600V
|
±(1.5%rdg+5dgt)
|
1V
|
|
交流电流
|
0.00mA～9.99mA
|
±(1.5%rdg+5dgt)
|
0.01mA
|
|
10.0mA～99.9mA
|
±(1.5%rdg+5dgt)
|
0.1mA
|
|
100mA～999mA
|
±(1.5%rdg+5dgt)
|
1mA
|
|
1.00A～9.99A
|
±(1.5%rdg+5dgt)
|
0.01A
|
|
10.0A～99.9A
|
±(1.5%rdg+5dgt)
|
0.1A
|
|
100A～1200A
|
±(2.0%rdg+5dgt)
|
1A
|
|
频率
|
25Hz～100Hz
|
±(0.5%rdg+5dgt)
|
0.1Hz
|
|
有功功率
|
0.50W～9.99W
|
±(3%rdg+5dgt)
|
0.01W
|
|
10.0W～99.9W
|
±(3%rdg+5dgt)
|
0.1W
|
|
0.10KW～9.99KW
|
±(3%rdg+5dgt)
|
0.01KW
|
|
10.0KW～99.9KW
|
±(3%rdg+5dgt)
|
0.1KW
|
|
100KW～719KW
|
±(3%rdg+5dgt)
|
1KW
|
|
视在功率
|
0.50VA～9.99VA
|
±(3%rdg+5dgt)
|
0.01VA
|
|
10.0VA～99.9VA
|
±(3%rdg+5dgt)
|
0.1VA
|
|
0.10KVA～9.99KVA
|
±(3%rdg+5dgt)
|
0.01KVA
|
|
10.0KVA～99.9KVA
|
±(3%rdg+5dgt)
|
0.1KVA
|
|
100KVA～720KVA
|
±(3%rdg+5dgt)
|
1KVA
|
|
无功功率
|
0.50var～9.99var
|
±(3%rdg+5dgt)
|
0.01var
|
|
10.0var～99.9var
|
±(3%rdg+5dgt)
|
0.1var
|
|
0.10Kvar～9.99Kvar
|
±(3%rdg+5dgt)
|
0.01Kvar
|
|
10.0Kvar～99.9Kvar
|
±(3%rdg+5dgt)
|
0.1Kvar
|
|
100Kvar～719Kvar
|
±(3%rdg+5dgt)
|
1Kvar
|
|
功率因素
|
0.3～1.0(容性或者感性)
|
±(0.02+5dgt)
|
0.001
|
|
相位角
|
0.0°～360.0°
|
±(1.5°+5dgt)
|
0.1°
|
|
电能
|
0.0000KWh～9.9999KWh
|
±(3%rdg+5dgt)
|
0.0001KWh
|
|
10.000KWh～99.999KWh
|
±(3%rdg+5dgt)
|
0.001KWh
|
|
100.00KWh～999.99KWh
|
±(3%rdg+5dgt)
|
0.01KWh
|
|
1000.0KWh～9999.9KWh
|
±(3%rdg+5dgt)
|
0.1KWh
|
|
10000KWh～72000KWh
|
±(3%rdg+5dgt)
|
1KWh
|
二、其它参数
|
功 能
|

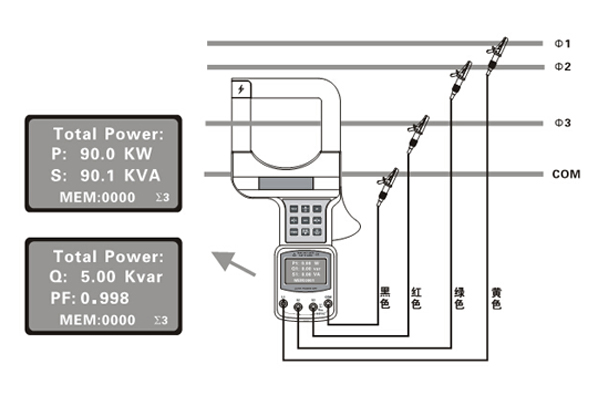

三相交流电压、漏电流、电流、有功功率、无功功率、视在功率、总功率、
电流与电压的相位、相电压之间的相位、频率、电能、相序等
|
|
电流量程
|
AC 0.00mA～1200A 分辨力：0.01mA
|
|
功率量程
|
AC 0.5W～720KW 分辨力：0.01W
|
|
电压量程
|
AC 0~600V 分辨力：0.01V
|
|
电能量程
|
0.0000KWh~72000KWh 分辨力：0.0001KWh
|
|
相位量程
|
0.0°~360.0° 分辨力：0.1°
|
|
电 源
|
6V DC(LR6×4节碱性干电池,连续使用12小时)
|
|
测量方式
|
钳形CT，积分方式
|
|
钳口尺寸
|
80mm×80mm(可钳Φ80mm导线，或96mm×4mm扁钢地线)
|
|
导线位置
|
被测量导线处于钳口的中心位置
|
|
数据存储
|
200组，显示“FULL”符号表示存储已满
|
|
USB接口
|
有USB接口，实现所存数据上传电脑，便于分析数据
|
|
通 讯 线
|
USB数据线
|
|
频 率
|
50Hz/60Hz自动识别
|
|
换 档
|
全自动切换
|
|
采样速率
|
约2次/秒
|
|
线路电压
|
AC 600V以下线路测量
|
|
显示模式
|
LCD：128dots×64dots；显示域：43mm×29mm
|
|
仪表尺寸
|
长275mm×宽145mm×厚40mm
|
|
背 光 灯
|
有，“ * ”键控制
|
|
数据保持
|
数据保持功能：“HOLD”符号显示
|
|
溢出显示
|
超量程溢出功能：“OL”符号显示
|
|
自动关机
|
开机约15分钟后，仪表自动关机，以降低电池消耗
|
|
电池电压
|
当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池
|
|
仪表质量
|
仪表：1kg(含电池及附件)
|
|
工作电流
|
背光灯开启50mA；背光灯关闭25mA
|
|
工作温湿度
|
-10℃～40℃；80%rh以下
|
|
存放温湿度
|
-10℃～60℃；70%rh以下
|
|
绝缘强度
|
AC 3700V/rms(铁心与外壳之间)
|
|
适合安规
|
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)
|
|
