一、仪器简介

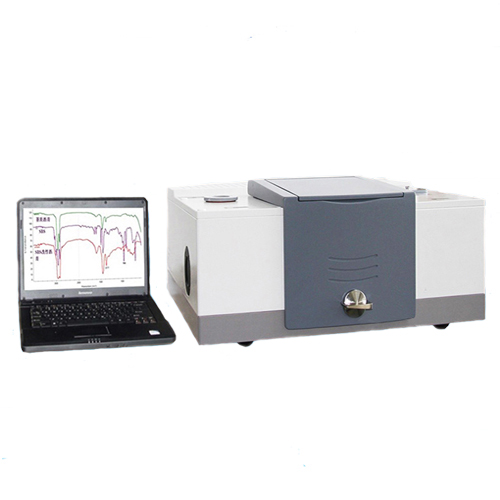

  TN iCAN 9傅立叶红外光谱仪它具有安装便捷、使用简单、维护方便等特点，广泛用于有机化合物、无机化合物、聚合物等的定性、定量分析，扩展功能强，可以连接漫反射、ATR衰减全反射、非接触式外反射等，性能卓越。

二、工作原理

TN iCAN 9傅立叶变换红外光谱仪是利用干涉仪干涉调频的工作原理，把光源发出的光经迈克尔逊干涉仪变成干涉光，再让干涉光照射样品，接收器接收到带有样品信息的干涉光，再由计算机软件经傅立叶变换即可获得样品的光谱图。

三、产品特点

1. 智能的人机交互设计，无论您是否接触过傅立叶红外软件，都能迅速熟练操作；

2. 独到的数据采集预览全程监控模式，采集过程一览无余；

3.整机一体化铸模成型，主部件针对定位，无需调整,用户可自行更换光源、检测器、分束器等，且方便灵活。彻底解决了传统光学结构不易维护的问题，用户即可自行安装、轻松更换光学元件；

4.配备智能湿度自动提醒装置，减轻了操作人员对仪器维护的工作量，电子湿度数字直观显示功能，将自动提醒用户更换干燥剂，解决红外使用过程中最大的隐患;

5.仪器自带自检程序可对仪器的各项指标随时进行自检，具有硬件实时在线诊断;

6.软件功能更强大：具有自我诊断功能保证了仪器状态和测试参数正确；强大的数据处理分析软件，轻松处理标峰、峰面积积分、基线校准等操作；红外软件：中文版32位处理软件。包括：红外控制、谱图处理、数据转换、多组分定量等操作软件；H₂O/CO₂ 自动补偿软件，自检软件；宏程序软件；

7.硬件实时在线诊断：连续在线监控所有光学部件(激光、光源、检测器、分束器)；保证仪器始终处于最佳工作状态，测量谱图准确可靠。硬件实时在线诊断：连续在线监控所有光学部件(激光、光源、检测器、分束器)；保证仪器始终处于最佳工作状态，软件H₂O/CO₂ 自动补偿软件，自动除去空气中水和二氧化碳;

8.光学台整体密封干燥设计，提高了光的传输效率，且防潮效果极佳。可适应各种操作环境，并降低空气吸收带来的影响;

9.仪器带有分析软件和可装配标准透射附件，如液体池或KBr压片的制样附件。样品仓可方便安装ATR制样附件，加快样品准备时间，缩短清洗时间，扩展仪器功能;

10.选配万能ATR附件，用于样品仓的单反射、加压ATR附件，包括吹扫接头、ZnSe晶体以及旋转压具。可对液体、半液体、固体、、小颗粒、单根纤维或较硬的材料进行测试（如聚合物、橡胶、涂料、纤维等）。经济实用，样品范围宽，无需制样;

11.超大样品仓设计，方便扩展各种红外附件；

12.配套专业谱图自动比对分析软件，可以实现一张谱图和多张谱图比对，也可以多张谱图相互比对，自动出具实验检测报告。

状态实时监控

实时在线监控所有光学部件(干涉仪、光源、检测器、分束器)，实时给出主要元器件的电流、电压、温度值，指示出故障问题并指导使用者如何解决故障问题。保证仪器始终处于最佳工作状态，测量谱图更准确可靠。

长寿命光源

进口高能量、高效率、长寿命光源

带自动休眠功能，提高光源寿命。

湿度指示和防潮技术

密封干燥的光学仓，特殊处理的防潮窗口设计，可以有效抵御外部溶剂和水汽；

分腔式设计，保证各腔体不相互影响，保证腔体密封干燥；

可选择多通道吹扫方式；

易于更换的不锈钢盒装干燥剂；集成的湿度指示剂；

配置湿度软件自动数字显示装置，自动提醒更换干燥剂

四、规格参数

· 光谱范围：7800～350 cm^-1

· 分辨率：优于1.0 cm^-1 ，连续可调。

· 100%τ线倾斜范围：优于0.5τ%（2200~1900cm^-1 ）

· 信噪比：30000:1 （P-P值，4cm^-1，一分钟扫描）

· 分束器：进口KBr基片镀锗

· 光源:进口高能量、高效率、长寿命光源，带自动休眠功能，提高光源寿命。

· 干涉仪：30度入射角Michelson干涉仪

· 接收器：进口带有防潮膜的高灵敏度DLATGS接收器

· 数据传输接口：USB2.0

· 支持系统：Windows XP、Windows Vista、Windows 7、Windows 8

五、抗氧剂含量及结构族成分

5.1、不同含量抗氧剂含量实测谱图：

5.2结构族组分区别不同厂家变压器油：

液体池:设备配电力专用液体池 1.5mm及0.1mm两种池程规格

六、操作规范详见：

傅里叶变换红外光谱仪

操作规范

一、抗氧剂含量测试

1、取样和样品的储存

   1.1取样按照GB7597的规定进行。

   1.2样品应遮盖起来，避免受热和直接光照，使用前应用干燥的滤纸过滤。

2、试剂、工具的准备

   2.1、10mL玻璃注射器、实验室用吸油纸、防毒面具、洗耳球

  2.2、石油醚、酒精、四氯化碳分析纯

3、液体试验池选择及安装

  3.1、光程长度为1.5mm,带氯化钠窗口的试验池，氯化钠试验池要干燥密封保存，防止空气中水分潮解。

  3.2、液体池窗片及垫片清洗干净待用（用石油醚及无水乙醇分析纯1：1混合液清洗）并用洗耳球吹干。

  3.3、安装液体池时注意进出油口与窗片对应，对角旋紧手拧螺丝。

  3.4、清洗安装好的液体池，放入仪器测试位中背景采集，测定3650 cm^-1的O-H伸缩振动吸收值（修正峰高）<0.05，否则再次用酒精（必要时用四氯化碳，务必佩戴防毒面具）清洗直到满足要求为止。

3.5、如果不能 满足3.4要求条件，要对窗片进行清洗、抛光或者废弃。

3.6、在工作站软件“FTIR Software”中选择背景采集，选取3610~3680 cm^-1之间的3650cm^-1修正峰高。满足要求的空白液体池谱图作为试验背景（采集设置中选择使用此背景时间为60min）.

4、试验的准备

4.1、准备好满足试验要求的1.5mm光程长度并且带氯化钠窗口的液体池。

4.2、用试样清洗过的注射器向稍倾斜的液体池缓缓注入试样（倾斜的液体池，出油口在高处），液体池另一出油口用吸油纸覆盖，防止油溢出污染窗口；液体池内应无气泡。

4.3、注满试验的液体池，放入仪器测试位中，点击，样品采集后，

在谱图分析菜单中选择建立定量方法选项。

选择导入已标定的标准溶液曲线方法公式，点击，下一步。

点击，下一步，完成并保存。

在谱图分析菜单中选择定量分析。

点击测试样品。测试三次看重复性。读取浓度报告抗氧剂含量。

5、标准溶液曲线方法公式的建立参照SH/T 0802-2007第8章要求及说明书操作规范建立。

一、结构族测试

1、取样和样品的储存

   1.1取样按照GB7597的规定进行。

   1.2样品应遮盖起来，避免受热和直接光照，使用前应用干燥的滤纸过滤。

2、试剂、工具的准备

   2.1、10mL玻璃注射器、实验室用吸油纸、防毒面具、洗耳球

  2.2、石油醚、酒精、四氯化碳分析纯

3、液体试验池选择及安装

  3.1、光程长度为0.1mm,带氯化钠窗口的试验池，氯化钠试验池要干燥密封保存，防止空气中水分潮解。

  3.2、液体池窗片及垫片清洗干净待用（用石油醚及无水乙醇分析纯1：1混合液清洗）并用洗耳球吹干。

  3.3、安装液体池时注意进出油口与窗片对应，对角旋紧手拧螺丝。

  3.4、清洗安装好的液体池，放入仪器测试位中背景采集，测定1610 cm^-1的O-H伸缩振动吸收值（修正峰高）<0.0005；测定720 cm^-1的O-H伸缩振动吸收值（修正峰高）<0.005，否则再次用酒精（必要时用四氯化碳，务必佩戴防毒面具）清洗直到满足要求为止。

3.5、如果不能 满足3.4要求条件，要对窗片进行清洗、抛光或者废弃。

3.6、在工作站软件“FTIR Software”中选择背景采集，以空气谱图作为试验背景（采集设置中选择使用此背景时间为60min）.

4、试验的准备

4.1、准备好满足试验要求的0.1mm光程长度并且带氯化钠窗口的液体池。

4.2、用试样清洗过的注射器向稍倾斜的液体池缓缓注入试样（倾斜的液体池，出油口在高处），液体池另一出油口用吸油纸覆盖，防止油溢出污染窗口；液体池内应无气泡。

4.3、注满试验的液体池，放入仪器测试位中，点击，样品采集后，

把池程选择的规格，填入B4单元格

选择峰高工具，选择1640cm^-1~1560cm^-1之间的1610cm^-1的修正高度，填入试验报告A1610单元格内，自动计算读取C_A%

选择峰高工具，选择790cm^-1~680cm^-1之间的720cm^-1的修正高度，填入试验报告A720单元格内，自动计算读取C_p% C_N% 试验报告中自动计算。

5、精密度要求

          重复性：

C_A%≤0.54

 C_p%≤1.08

C_N%≤1.49
