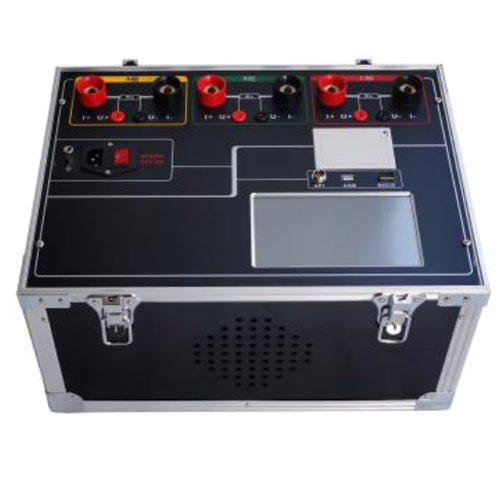

SBCR-3系列三相智能回路电阻测试仪采用先进的大功率开关电源技术 和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的 专用测试仪器。其电流采用国家标准 GB736 所推荐的标准直流，可在标准 电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰 能力强、精度高、操作方便、保护功能完善等特点。本仪器有单相  二相同测（导体电阻专用）三相同测可选

产品特点

1. 彩色触摸屏：800×480 高清彩色 7 寸触摸屏、人机对话，高速热 敏打印机。

2. 多电流档输出：采用最新电源技术，能长时间连续输出大电流,多电 流档位输出。可以设置 1-3 个不同电流档进行测试，自动计算平均 值。

3. 显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温 度下的电阻值。

4. 自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产 生试验状态。

5. 可以长时测试：可以设置测量时间从 0-9999S，可以长时间工作。 内置冷风散热，开关电源自动热保护。

6. 高精度测量：使用了精密仪用运算放大器和高精度四重积分 A/D 转换器。

7. 最新系统芯片：使用高性能 32 位最新 ARM 芯片，测量时系统根据 信号大小自动切换放大倍数，确保了该产品的测试准确度。

8. 内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。

9. 直流恒流源功能：可以输出 0-最大电流，内置逐级升流试验，相当 多买一台强大的直流恒流源，一机多用。

10.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数 据存储与数据浏览功能，并具有掉电保护功能。

11.U 盘导出试验数据：配有 U 盘导出数据功能，导出 excel 文件。

12.标准 Modbus-RTU：配有 RS232 接口（可选配改成 RS485），通 讯协议是标准 Modbus-RTU。 13.电脑控制及上传数据：配有 RS232 上位机，通信可以控制、上传、 生成 word/excel 文件。

14.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙 APP，可以控 制、上传、生成 word 文件。

15.线控操作，方便流水线作业：线控方式（选配），可以外部一线开 关（闭合/断开）控制测试/中断，电阻超限输出空节点可以点亮报警 灯。

16.无线遥控器，快捷方便：选配遥控器（选配），一键测试、一键中 断测试，可定制遥控器显示试验状态。

17.温度补偿自动折算电阻：可以预设温度，自动折算标准温度下的电 阻值。也可以使用温度传感器（选配）实测温度。

18.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹 黑底，可以设置背景亮度，待机亮度和待机时间

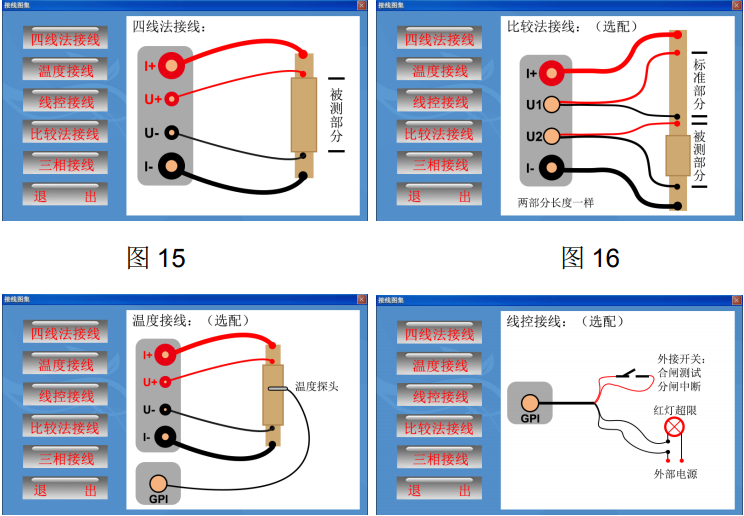

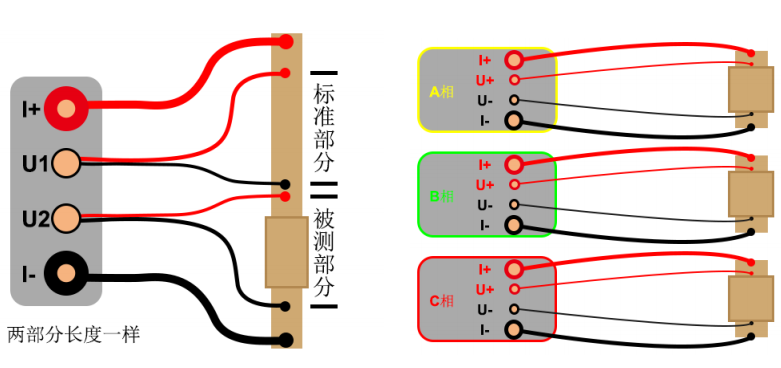

19.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。

20.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等， 方便标识保存试验数据，方便标识打印试验数据。

21.大电流线快速连接：使用最新的大电流线的连接接口，插入拧转就 可以，快速方便。

技术参数

三相回路电阻测试系统可与开关自动化生产线配合使用，能够完成高压开关的主回路电阻自动测量功能。当产品放置到位后，根据设置好的参数可自动完成测量，结束后系统发出放行信号。系统可根据预先设定的范围自动进行判断，当测量结果超出预设范围，则发出系统报警。本系统自带打印报表功能，测试结果可在本机完成打印。
