产品简介

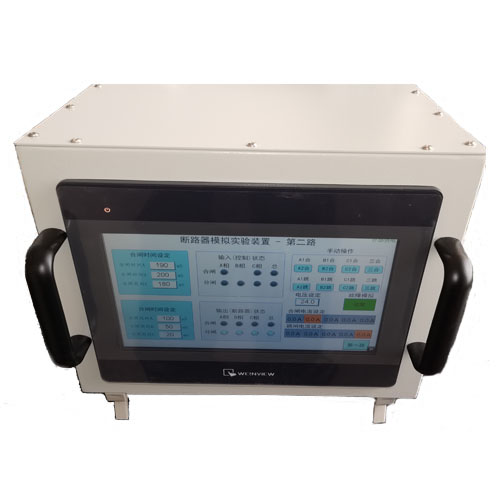

      TN- CBS06W微机型模拟断路器是我公司在原有模拟断路器的基础上采用 最新 ARM 单片机作为控制核心开发而成的新型的产品。因为采用新型的 单片机采用程序控制及采用 10 吋触摸屏进行所有的参数及开关操作， 抛弃所有机械按键或旋钮，从而提升了整机的精度和使用性能。该产品 具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装 置必不可少的设备。它与各类微机型继电保护测试装置配合使用，可以 完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和 检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的 校验质量。

性能特点

1、本机自带高精度程控直流稳压电源，供用户在没有直流电源的 时候使用。

2、本装置具有 A、B、C 及 D、E、F 两路完全独立的三相模拟断路 器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提 供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另 外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求， 本公司生产的 TN-CBS06 微机型高压断路器模拟装置提供多种功能选择，其 中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的 跳合闸时间的选择及跳合闸电阻的选择等。

3、 此模拟断路器输入控制端，可以输入交直流电流信号，进行触 发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便 了用户。

4、 本模拟断路器可通过 u 盘将测试数据导出到电脑。并且具有 RS-485 接口，可以通过上位机进行控制、操作（此功能为选用功能，请 在订货是说明）。

5、 本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不 具备交流电源的情况下，可以连续使用 10 小时以上，待机 30 个小时以 上。使用内部供电时，本机所带的直流输出电源不可用（此功能为选用 功能，请在订货是说明）。

6、 本装置采用模块化设计，通过增加跳合闸模块及控制单元可无 限扩展。可以组成 2 个回路及以上的模拟断路器，可以组成多回路的模 拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输 出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以 成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、 试验使用。

综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用 电源自动投入试验、三相不同期等试验。

技术指标

1． 跳闸时间：10-9999ms 任意设置误差不超 ±2ms

2． 合闸时间：10-9999ms 任意设置误差不超±2ms

3． 跳闸电流：1A、2A、3A、4A、5A（程序根据动作电压程序自动 控制）多回路并联使用时，跳闸电流成倍增大。

4． 合闸电流：1A、2A、3A、4A、5A（程序根据动作电压程序自动 控制）多回路并联使用时，合闸闸电流成倍增大。

5． 跳合闸电压：交直流 24-220V

6． 直流电源输出：10-220V、1kva 程控可调

7． 输出节点数量：每相提供两路常闭节点和两路常开节点

8． 辅助触点容量：AC220V5A

9． 环境条件：温度:-25°---+55°C 相对湿度：≤80%

10．体积：360×220×180mm3

11．重量：4Kg

产品类型

1、模拟断路器可以模拟单、三相断路器的动作时间及跳合闸电流，没有辅助操作电源。（单片机）

2、模拟断路器在以上的基础上加上0-220V直流操作电源。（单片机）

3、双跳圈模拟断路器可以模拟双跳圈断路器，具有双跳双合两个回路，相当于2台独立的模拟断路器。（单片机）

4、模拟断路器是4U机箱可以组装模拟断路器屏。（单片机）

5、智能型三相模拟断路器SB-CBS03W

6、六相模拟断路不但具有常规模拟断路器的所有功能可以做备自投试验

产品参数

1、单片机或微机控制，自动化程度高、功能完全、精度高
2、可模拟各种高压开关、断路器的动作特性
3、跳闸、合闸时间0-500ms可设定,调节幅度1ms,也可定制其他跳、合闸时间范围
4、跳闸、合闸电流：1A、2A、3A、4A、5A(也可根据用户要求定制)
5、跳合闸电压：DC220V、DC110V、48V、24V(也可根据用户要求定制)
6、多路辅助触点，容量A，B，C： AC220V 3A
7、可同时对三相断路器模拟、也可对双跳双合三相断路器模拟
8、每种都可选择仪器是否具有断路器跳合闸辅助可调电源：DC0-220V

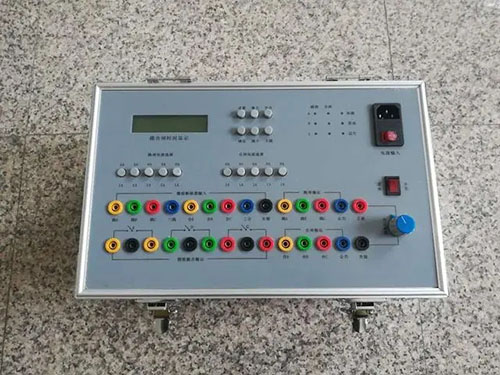

带操作电源
