发电机定子绕组端部动态特性分析系统DZRZ发电机监控| 机电诊断发电机绕组振动测试系统 |
发布者：扬州市拓腾电气有限公司 发布时间：2023/1/18 |
GB/T20140-2016《隐极同步发电机定子绕组端部动态特性和振动测量方法及评定》于201 6年9月1日正式实施，标准规定了隐极同步发电机在出厂前、新机交接、运行中出现异常情况时(例如线圈磨损或者松动等)、大修检查时应做定子绕组端部动态特性测量。 FDZ- V型发电机定子绕组端部动态特性测试分析系统针对GB/T20140-2016标准要求专门开发设计，具备定子绕组端部整体模态试验和引线固有频率与响应比测试等主要功能。 特点 ◆ 性能指标优于标准。 ◆ 配置便捷、可靠一一通过计算机完成仪器设置、 任务处理，实时检查实际的测量值，依据波形显示直观验证数据的有效性。 ◆ 4通道并行同步采集--各通 道无相差采集，最高采集频率256KHz。
◆ 体积小，重量更轻--数据采集 和信号处理功能一体化设计，携带方便，大大减轻试验 人员的搬运负担。 ◆ 分析软件- -可在 基于Windows操作系统的计算机上进行全部试验工作，预先示波，确认接线的正确性，数据自动保存，离线生成专业的试验报告。 ◆灵活的力锤传感器配置--分体和一体方式可选， 力锤的重量更轻，接线可靠性更高，抗干扰能力更强，大大降低了试验人员的劳动量。
产品技术指标
一体式力锤
输入通道
4通道并行同步采集
使用频率范围
0-30k Hz
采样频率
最高256KHz
测量范围
10kN, 50kN
AD转换精度
16位
力传感器类型
IEPE型
程控放大
x1. x2. x4、x8. x16倍.
安装谐振频率
30 kHz
输入信号类型
电荷、ICP
灵敏度典型值
0.5 mVIN
电压放大
x1，x10， x100 倍
输出接头
BNC Q6
电压范围
土5V
重量
1.2 Kg
供电电源
12V DC 5A
温度范围
-40C ～+120C
USB
USB2.0
加速度传感器
尺寸
(长"宽*高) 306 x 220x 80mm
使用频率范围
1-3k Hz
重量
不含附件)3.5Kg
类型
电荷型
环境指标
安装谐振频率
30 kHz
工作温度范围
-20C℃～50℃
灵敏度典型值
250pCg
储存温度范围
-20℃ ～60℃
量程
土500g
最大相对湿度
85%RH (无冷凝)
重量
55克
工作海拔高度
≤5000m
温度范围
-40℃ ～+150℃

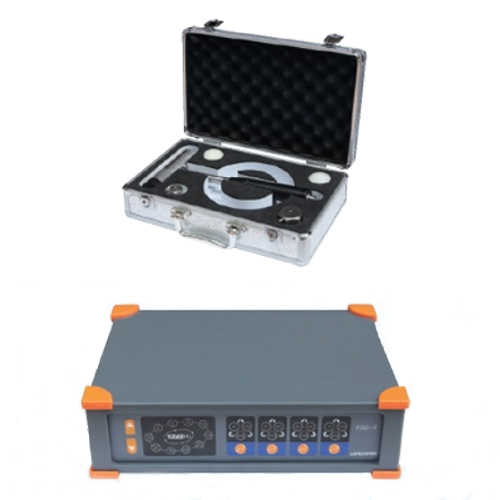

系统构成：一体机、一体式力锤、加速度传感器、低噪声电缆、安装软件包、用户手册、笔记本电脑(选配)、US8软件加密狗、通讯电缆、电源线、仪表箱
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
