仪器特点

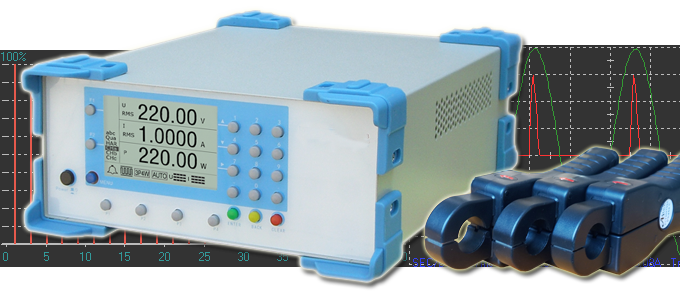

      微电脑交流电量测试仪是智能型大屏幕液晶数显钳式多功能电力参数测试仪器，该仪器具有独立的三个电流通道、三个电压通道，可方便进行三相电压、电流、频率、功率、谐波、电量、时间等参数进行测量，具有上位机通讯、数据查询、分析功能，是电力、铁路、石化、矿山、能源、交通、教育等行业推荐产品。

、1、三通道电压、电流、频率、功率、功率因数、谐波、电量、时间等参数分析，支持电量、时间的累计，支持以通道1电压或电流为触发信号源的采样模式。

2、高速实时采样，功能强大的参数分析引擎，超过30多种单相分析参数和40多种电能质量分析参数。

3、1-50次谐波分析，两种THD计算方式：THD-R和THD-F，和由谐波而引申的其他谐波参数，如：基波含有率等。

4、USB / RS-232 / RS-485三种高速通讯接口，通讯协议采用开放的Modbus-RTU协议，适合于不同的应用场合。

5、强大的电脑端软件、轻松查看采样波形、采样波形录制、参数记录、谐波数据和其他性能参数。

6、9位电能记录，包括双向、正向和反向计量，仪器断电后仍然能保持数据，并在下次通电后继续记录。

7、上下限报警，具有两种判断模式，四种报警信号可选择，可定制的继电器输出。

8、电压7档量程、电流8档量程，极佳的功率测量跨度，可设置为自动量程或固定量程。

9、采用STN液晶显示。

1、输入特性

电压测量范围：10V/20V/50V/100V/200V/500V/1000V，特殊要求可定制

电流测量范围：5A/10A/20A/50A/100A/200A/500A/1000A，特殊要求可定制

电压具有7档量程，电流具有8档量程，量程的切换可以设置为自动量程和手动量程模式，自动切换让仪器根据输入范围而选择合适的档位，而手动量程可以固定档位的位置。

频率有效测量范围：0.5Hz----500Hz

2、准确度：电压电流47-63HZ 0.2%,其他0.5%，频率0.02%，相位0.3°，功率电量0.5%，时间0.01%。

3、电能质量

基波电压和电流幅值：基波电压允许误差≤0.5％F.S 基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％ 三相电压不平衡度误差：≤0.2％

WS2103G Plus三相功率计  三相功率分析仪

W功率分析仪 E: LED 显示  STN 液晶显示    0 为交流专用，1 为交直流两用  输入相数：1 为单相，3 为三相
