产品特点 Features

 ◆ 标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。单相电压最大可输出120V，单相电流最大可输出40A（10秒），电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

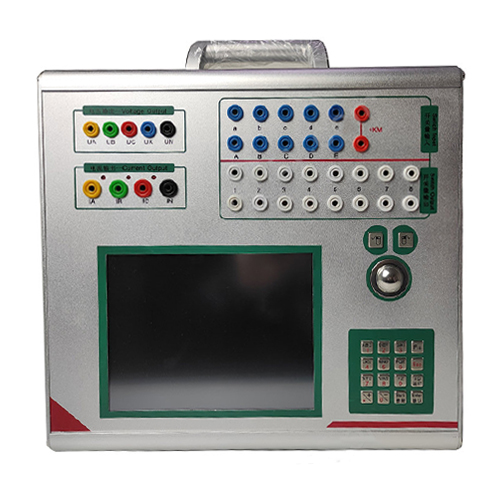

 ◆ 单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷

 ◆ 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

 ◆ 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

 ◆ 开关量接点丰富 RPT3445为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

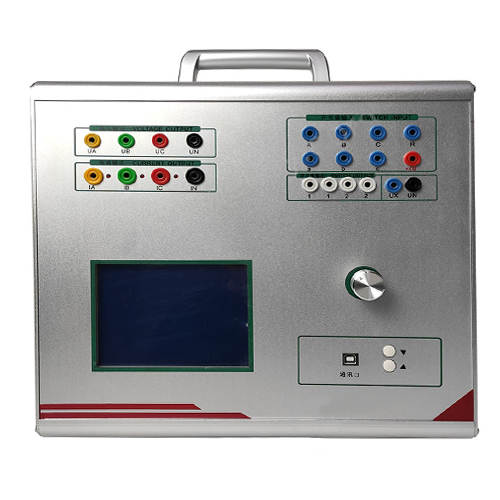

 ◆ 大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

 ◆自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

 ◆具有独立专用直流电源输出 装置设有一路110V 及 220V专用直流电源输出。

 ◆性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

技术参数 Specifications

■ 交流电流输出

 ● 输出精度   0.5级

 ● 相电流输出（有效值）     0～40A

 ● 三并电流输出（有效值）   0～120A

 ● 相电流长时间允许工作值（有效值） 10A

 ● 相电流最大输出功率               420VA

 ● 三并电流最大输出时最大输出功率   900VA

 ● 三并电流最大输出时允许工作时间   10s

 ● 频率范围（基波）   20～1000Hz

 ● 谐波次数           1～20 次

■ 直流电流输出

 ● 输出精度   0.5级

 ● 电流输出   0～±10A / 每相，0～±30A / 三并

 ● 最大输出负载电压   20V

■ 交流电压输出

 ● 输出精度   0.2级

 ● 相电压输出（有效值）    0～120V

 ● 线电压输出（有效值）    0～240V

 ● 相电压/线电压输出功率    80VA / 100VA

 ● 频率范围（基波） 20～1000Hz

 ● 谐波次数         1～20次

■ 直流电压输出

 ● 输出精度   0.2级

 ● 相电压输出幅值   0～±160V

 ● 线电压输出幅值   0～±320V

 ● 相电压/线电压输出功率   70VA / 140VA

 ● 开关量及时间测量

 ● 输出频率精度(50Hz时)<0.001Hz+_0.1%FS，参照标准：DLT1153-2012.

产品介绍 Overview

      电压电流输出灵活组合 输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

产品特点 Features

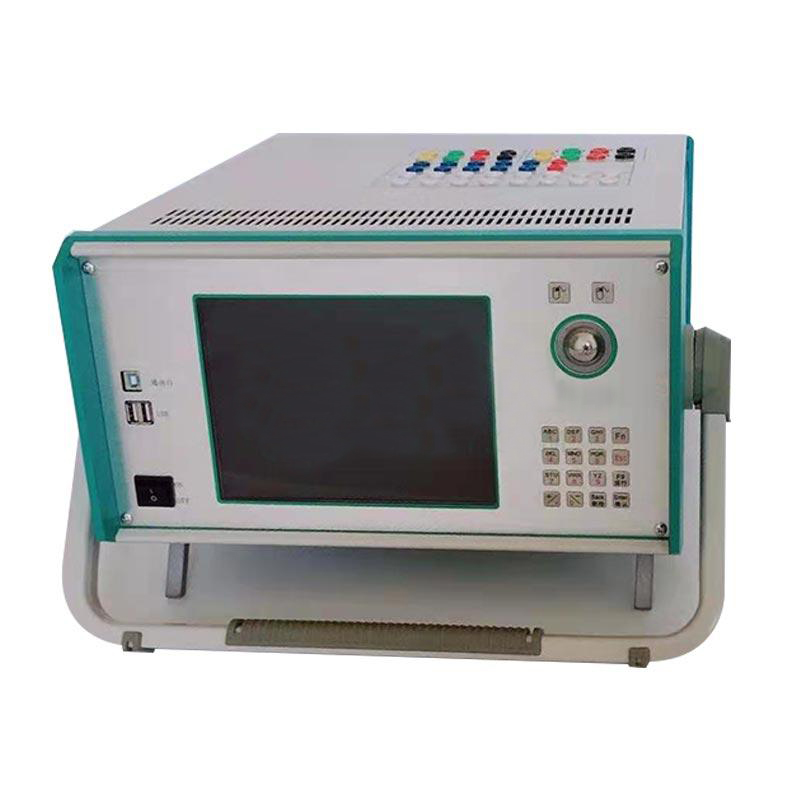

      ◆操作方式 10寸触摸液晶屏并配置键盘鼠标双操作，装置也可直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

◆新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

◆高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

◆高速大容量工控机，10寸超大屏幕，内置嵌入式Windows操作系统，软件系统高精度稳定。

◆软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

◆具有独立专用直流电源输出 设有一路110V 及 220V专用直流电源输出。

◆接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。

◆完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

技术参数 Specifications

■ 交流电流输出

 ● 输出精度   0.2级

 ● 相电流输出（有效值）     0～40A

 ● 三并电流输出（有效值）   0～120A

 ● 相电流长时间允许工作值（有效值） 10A

 ● 相电流最大输出功率               420VA

 ● 三并电流最大输出时最大输出功率   900VA

 ● 三并电流最大输出时允许工作时间   10s

 ● 频率范围（基波）   20～1000Hz

 ● 谐波次数           1～20 次

■ 直流电流输出

 ● 输出精度   0.2级

 ● 电流输出   0～±10A / 每相，0～±30A / 三并

 ● 最大输出负载电压   20V

■ 交流电压输出

 ● 输出精度   0.2级

 ● 相电压输出（有效值）    0～120V

 ● 线电压输出（有效值）    0～240V

 ● 相电压/线电压输出功率    80VA / 100VA

 ● 频率范围（基波） 20～1000Hz

 ● 谐波次数         1～20次

■ 直流电压输出

 ● 输出精度   0.2级

 ● 相电压输出幅值   0～±160V

 ● 线电压输出幅值   0～±320V

 ● 相电压/线电压输出功率   70VA / 140VA

■开关量及时间测量

●输出频率精度(50Hz时)<0.001Hz+_0.1%FS，参照标准：DLT1153-2012.

产品介绍 Overview

      电压电流输出灵活组合  输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

产品特点 Features

◆操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

◆新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

◆高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

◆软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

◆具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。

◆接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。

◆完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

技术参数 Specifications

额定参数

■ 交流电流输出

 ● 6相电流输出时每相输出（有效值）    0～30A    输出精度   0.2级

 ● 3相电流输出时每相输出（有效值）    0～30A

 ● 6相并联电流输出（有效值）         0～180A

 ● 相电流长时间允许工作值（有效值）   10A

 ● 相电流最大输出功率   300VA

 ● 6相并联电流最大输出时最大输出功率   1000VA

 ● 6相并联电流最大输出时允许工作时间   10s

 ● 频率范围（基波）   20～1000Hz

 ● 谐波次数   1～20 次

■ 直流电流输出

 ● 电流输出   0～±10A / 每相   输出精度   0.5级

 ● 最大输出负载电压   20V

■ 交流电压输出

 ● 相电压输出（有效值）   0～120V    输出精度   0.2级

 ● 线电压输出（有效值）   0～240V

 ● 相电压 / 线电压输出功   80VA / 100VA

 ● 频率范围（基波）   20～1000Hz

 ● 谐波次数   1～20次

■ 直流电压输出

 ● 相电压输出幅值   0～±160V    输出精度   0.5级

 ● 线电压输出幅值   0～±320V

 ● 相电压/ 线电压输出功率   70VA / 140VA

■ 开关量

 输出频率精度(50Hz时)<0.001Hz+_0.1%FS，参照标准：DLT1153-2012.

本产品三相六相 卧式机型可选
