TDGC3系列交流调压电源 0-300V可调电源 手动 隔离调压电源 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/11/21 |
TDGC3单相调压器实质上是一种电压可连续调节的自耦变压器。其铁心有环式与柱式两种。柱式铁心与一般变压器相似,用硅钢片叠成;环式铁心则用硅钢带卷成。20kVA及以下的小容量自耦调压器,多选用环式铁心；容量超过 20kVA者多采用柱式铁心。在环式自耦调压器的结构中，绕组用绝缘铜线单层绕在环式铁心上。线圈部分表面磨去绝缘层而成光滑平面，用电化石墨做成的电刷与它相接触。电刷可借手轮在导线表面旋转滑动，从而改变输出电压。TDGC3单相调压器在常规0-250V调压范围扩展到0-300V可调。 调压器属可调式自耦变压器结构,在环形铁芯上均匀地绕制线圈电刷在弹簧压力作用下与线圈导线的磨光面紧密吻合接触,转动转轴带动碳刷
型号
输入电压
电流
功率
可调电压
频率
重量
显示

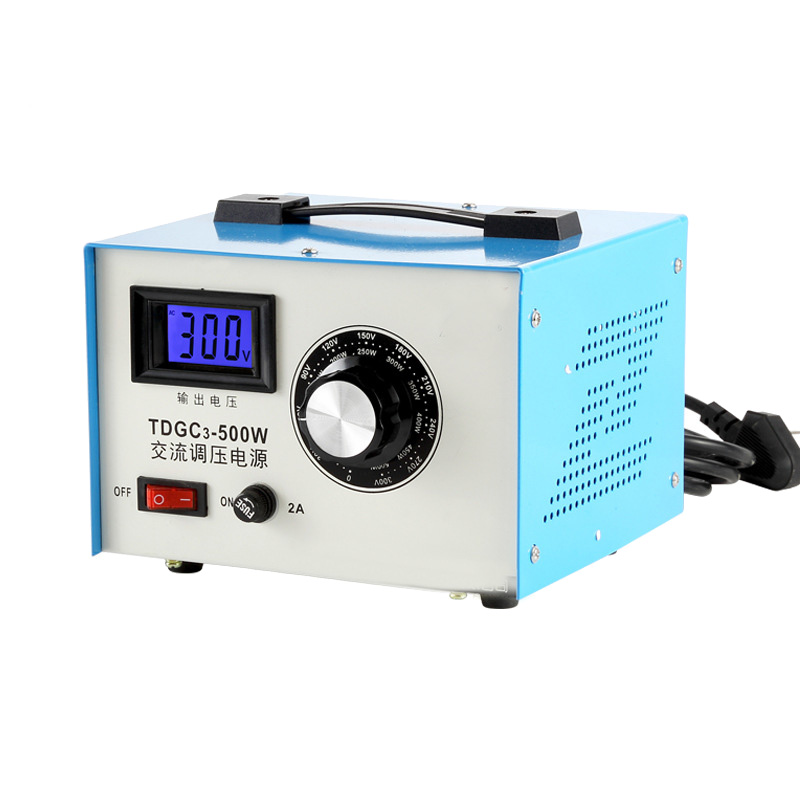

TDGC3-500W
220V
2A
500W
0-300V
50/60Hz
4.25KG
TDGC3-1000W
5A
1000W
7.18KG
TDGC3-2000W
8A
2000W
8.62KG
TDGC3-3000W
12A
3000W
12.64KG
TDGC3-5000W
20A
5000W
19.92KG

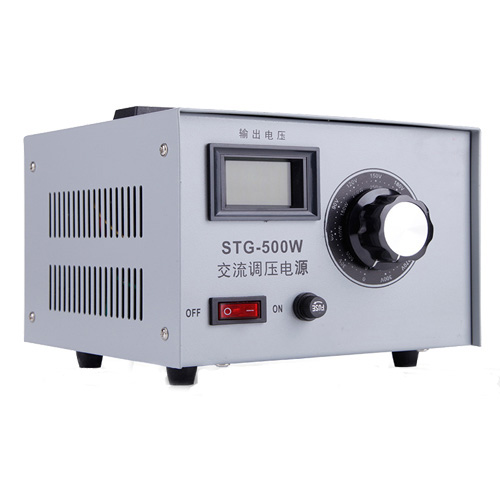

隔离STG-500W
2A
500w
4.25KG
隔离STG-1000W
8A
1000W
8.62KG
隔离STG-2000W
8A
2000W
8.62KG
隔离STG-3000W
12A
3000W
12.64KG
隔离STG-5000W
20A
5000W
19.92kg
调压器负载功率特性STG- 500W(0- -300V)
输出电压
200V
150V
100V
50V
10V
所负载功率
≤400W
≤300W
≤200W
≤100W
≤20W
计算对应电压值可负载的最大功率公式:
输出可负载功率(W)=输出所在电压值(V)*最大电流(A)
注:输出电压调节越低输出功率就越小负载功率就越小
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
