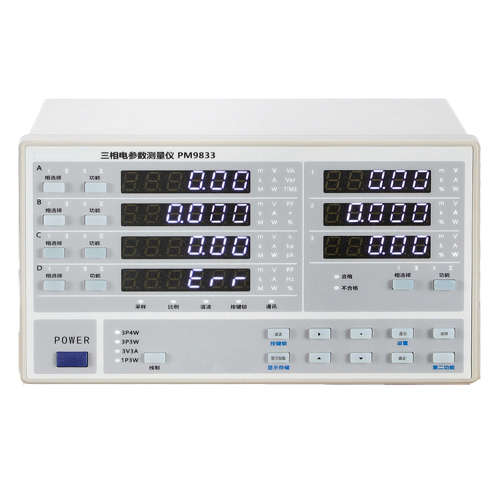

PM9833系列三相电参数测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2022/10/31


产品简介

      三相电参数测量仪是电压和电流信号经过取样、放大后经采样保持器送至高速 A/D 转换器,A/D 转换器将转换后的数字信号送给微型计算机,并通过积分的方式对信号进行波形量化分析处理的智能产品。

      PM9833/PM9833A/PM9833B数字功率计不但可以测量每个输入单元单相测量功能,也可以测量有多个输入单元组成的接线组的测量功能(∑)功能

应用领域:

适用于家电、机电、汽车以及变频电器、马达电机等的维修或生产检测领域。

产品特点:

1.左四窗口、右三窗口同时数字显示各相的多项参数,直观方便;

2.多种测量接线方式选择,使用灵活方便;

3.所测信号数值均为真有效值,对于波形失真的信号同样适用;

4.仪器内部双重看门狗设计,复杂环境不死机,可靠性更高;

5.其中9833A/VICTOR 9833B具有具备电能积分功能、谐波分析功能;

6.其中9833A/9833B具有RS-232C/RS485 串行口通讯功能。

技术参数


基本功能

测量范围

型号

9833

9833A

9833B

基本精度

0.5级

0.2级

电压 U

10.0 ~ 600.0V

10.0~1000.0V

电流 I

0.01 ~ 40.0A

0.01 ~ 60.0A

有功功率 P

电压量程*电流量程

功率因数 PF

-1.000~1.000

电压频率 fU

45.00-65.00Hz

谐波



1-50次、精度等级:B级IEC61000-4-7

电能 E



0~999999 MWh/0~-99999 MWh

积分时间 T



99999h

特殊功能







信号输入

电压电流均为浮置输入

阻抗

电压输入阻抗约 600kΩ、电流输入阻抗约4mΩ

测量信号最大峰值

电压电流均为最大量程的 1.3倍

采样速率

8000 次/s,采样周期约 125μs,24 位,电压、电流同时采样

校零方式

开机自动校零

线路滤波

固定为 2kHz

数据更新

数据计算周期 0.05s~1s可设

显示方式

7 个窗口,白色LED 显示

整机功耗

<15VA

通讯接口

选配RS232/485

标配RS232/485

报警(ALARM)

报警ON/OFF,出厂默认为:OFF
