双范围可编程直流电源|双范围可编程线性直流电源0-72V,1.5A/0-32V,3A |
发布者：扬州市拓腾电气有限公司 发布时间：2022/10/28 |

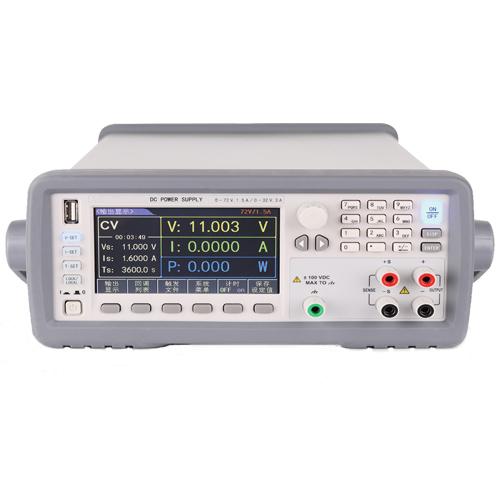

电力电子测试仪器-可编程直流电源-线性双范围 6230双范围可编程直流电源,电源具有双电压、双电流输出范围的功能，实现一台单机可当作两台不同的单机使用。
6230电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏，所有设置与输出参数同屏显示，使用起来更加直观。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。 6230还具有强大的可编辑能力。仪器可保存10个测试文件，每个测试文件可编辑100个测试步骤，当需要时可一键调取，并且支持测试文件循环输出。 6230系列标配了RS232、USB HOST和USB DEVICE接口，可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。
性能特点： ■ 24位色4.3英寸彩色液晶屏显示 ■ 液晶屏分辨率480*272 ■ 数字键盘操作 ■ 低涟波和低噪声 ■ 智能型风扇控制，节约能源，降低噪声 ■ 可通过计算机进行软件监控 ■ 可按照程序所编的电压电流值输出 ■ 可利用旋钮对电压电流值进行粗调和细调 ■ 可设定定时输出时间(0.1-9999.9S) ■ 屏幕信息存储于U盘 ■ 中英文可操作界面 ■ 灵活方便的文件操作系统 ■ 可通过USB HOST自动升级仪器操作软件 ■ Handler接口用于实现联机操作 ■ RS232、USB HOST、USB Device、LAN、GPIB可方便与PC进行数 据通讯以及对仪器的远程控制 ■ 自带硬件OVP（过压保护）、OCP（过流保护） ■ 前面板、后面板都带输出与采样端
技术参数
参数
6203 6863A/B
额定输出(0℃-40℃)
双范围输出
0-72V，1.5A（108W）/0-32V，3A(96W)
负载调节率
±(% 输出＋偏置)
电压
≤0.01%+3mV
电流
≤0.01%+2mA
电源调节率
±(% 输出＋偏置)
电压
≤0.01%+3mV
电流
≤0.01%+2mA
设定值解析度
电压
1mV
电流
0.1mA
回读值解析度
电压
1mV
电流
0.1mA
设定精度
12月 (25℃±5℃)±(% 读数＋偏置)
电压
≤0.04%+8mV
电流
≤0.1%+5mA
回读精度
12月 (25℃±5℃)±(% 读数＋偏置)
电压
≤0.04%+8mV
电流
≤0.1%+5mA
纹波和噪声
(20Hz-20MHz)
差模电压
≤3mVp-p and 1mVrms
差模电流
＜6mArms
共模电流
＜1.5uArms
动态恢复时间
恢复到
75mV(50%-100%load)
＜50uS
上升时间
10%-90%
＜90mS
下降时间
90%-10%
＜250mS
应用 其它 额定输出:范围1: 0-20V/0-5A (100W)范围2: 0-8V/0-10A (80W) 6021 范围1: 0-32V/0-3A (96W)范围2: 0-15V/0-6A (90W) 6022 范围1: 0-72V/0-1.5A (108W)范围2: 0-32V/0-3A (96W) 6023 范围1: 0-32V/0-6A (1927)范围2:0-15V/0-12A (180%) 6212 范围1: 0-72V/0-3A (216W)范團2: 0-32V/0-6A (192W) 6213
|
