技术参数

（1）测量范围：10^-9Ω.m ～10¹¹Ω.m （*另配测试三电极和电源，可以测量体积电阻率达10^19Ω.m）
（2）准确度：1%
（3）静电电压：100mV～±200V，输入电阻≥10¹⁴Ω(100TΩ)，0.5%
（4）电流：1×10^-15A (飞安fA), 0.5%
（5）电压源：0-100V
（6）测试屏蔽箱
（7）绝缘板：　≥100TΩ.m (10¹⁴Ω.m)

使用说明

试验安装

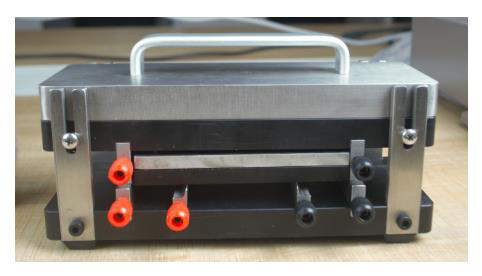

请按上图接线柱的排列安装，接线柱在仪器的包装箱内

试样安装

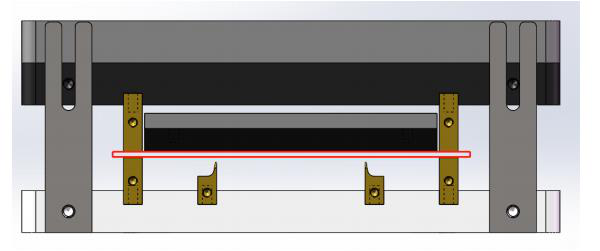

1、提起上电极，将试验样品（图中红色）放置与电压电极A-B区间。

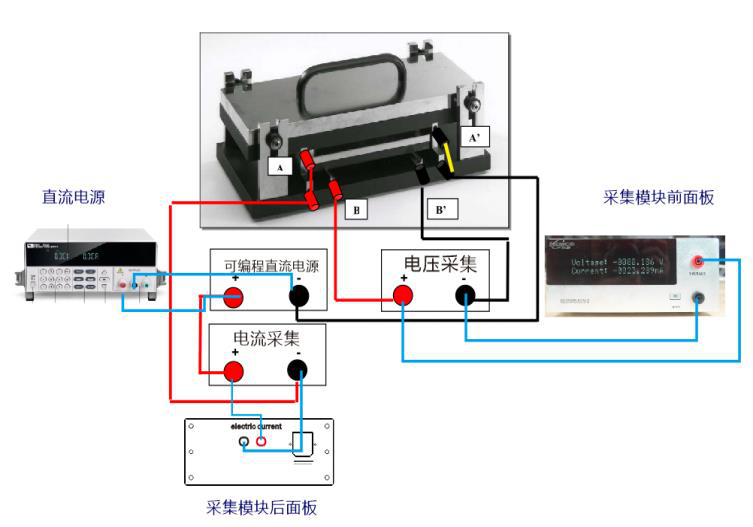

2、放置完毕后进行设备的连线。如下图接线方式。

注意：

务必按以下接线方式，红对红，黑对黑的接线方式。不得接反。

连接设备

注意：

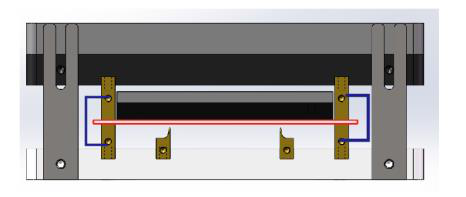

红色和黑色跨接电缆连接上下电极在一起（如上图两个蓝线所示）。红线为试样，所有连接使用标准0.161（4毫米）香蕉插头。如有可能，样品尺寸应为3x5“（7.62x12.7cm）

测试要点

在材料开始测试时前，请您一定要记注以下的要领。否则测试的数据可能不准确；

1、如何确定功率

      对于不确定的材料，请缓加电压，如从1V开始加压，如果材料的电流在1UA以下。表明材料的功率远小于0.1W,不可取，仍需增加电压，假如电压值（测试主机上的电压值）在10V时，电流表上的电流值为10mA，那么此时的施加在材料表面上的功率为0.1W，根据P=UI，可计算P=10X0.01A，功率为0.1W。故电压稍小一点即可。此时可以根据电流值及电压值（测试主机上电压值及电流表）进行计算材料的体积电阻率。

2、接通电源，通电1分钟后，分别读取测试主机上的电流值和电压值材料施电压后，对于材料是一种电极化的过程，电极化是一个缓慢的进行，为了使测试结果更加D911要求要通电一分钟后进行读数。

3、试验报告中一定要有试验温度、湿度、样品厚度、宽度及试验电压。

因为试验温度及湿度对材料的电阻有一定的影响。

半导电橡塑材料体积电阻率测试仪注意事项：

 1、开机测量前或测量完毕将开关拨到“ZERO"位置以保护仪器不受意外静电放电面损坏

 2.不允许测量超出该量程的电压，在测量过程中确保输入电压不超过±200VDC，超出该量程时应换较大的量程有可能损坏静电计。（虽然仪器有保护措施，但过电压会使静电计的性能下降）。超出范围时显示“1"。

 3.应避免带高电压的物体及人体对输入端接触或放电静电放电损坏仪表内高输入阻抗的静电放大器，极容易因静电放电造成损坏，在测量过程中手或其它物体不能接触输入端以防静电防电造成损失。

 4.机内有危险的高压，不要随便打开仪器，以免电击。

 5.输入电缆线应使用高绝缘聚乙烯屏蔽电缆线，否则会影响输入阻抗。

 6.在测量输入阻抗*的电压源或测量微小电流时要屏蔽由于其输入电阻*且灵敏度很高，开机时若有机内或机外静电的影响，可能会超量程而使显示为＂1＂，遇此种情况，将输入短路后，关电源30秒左右重新开机即可恢复到＂0＂，也可重复这一过程。
