材料的介电常数测试方法 阻抗分析仪6632 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/10/13 |
介电常数测试仪由阻抗分析仪、测试装置，标准介质样品组成，能对各种薄膜（10μm-200μm）,板材及液态绝缘材料进行高低频介电常数(ε)和介质损耗(D) 的测试。它符合国标GB/T 1409-2006,美标ASTM D150以及IEC60250规范要求。
高速5G需要低介电损耗的材料 高速5G通信时代来临.具备低延迟.高速传输的通讯环境下. 结合AI人工智慧发展更多高速串流的应用.像是智慧零售卖场.智慧制造工厂、汽车自动驾驶.这样的高速信号传输非常倚赖高效能的天线进行收发.并且透过低介电损耗特性传达介质。
线路板、电子元器件跟.上5G要求各大厂开始开发低介电损耗之材料 5G要求下除了建制完善的基地台.设置网域与硬体设施等基础建设之外。回归信号传输最根本的基底是如何提升终端通信产品自身内部的信号传输效能。在大量的数据传输环境下.传递速率要求越来越快，而透过介质进行信号的传递.此时传输排线就是担当重要的介质角色.因此成为5G通信下保持数据传输效能的重要组件。 传输排线-般为具备可弯折的柔性线路板FPC排线以及扁平式软排线FFC制成.影响传输信号的重要关键就在铜箔基板结构内的绝缘承接材与绝缘纯胶.两者的介电损耗都会被要求越低越好.以4G通信大部份都采用Dk落在3.5-5.0. Df大于0.01的高分子树脂材料。这种介电损耗与吸湿率非常高，无法满足5G高速通信的材料要求。因此许多材料大厂逐渐往低介电损耗的产品发展。
什么是介电常数 介电常数又称之介质常数或是电容率.是一种表示绝缘能力特性的一个系数，以字母ε表示， 单位为法/米.介电常数可以说是在电的位移和电场强度之间存在的比例常量.这个常量在 一个真空中8.85x 10的-12次方法拉第1米(F/m)。在实际的工程应用中.介电常数时常以【相对介电常数】的方式来表达，而不是绝对值，
相对介电常数εr的计算公式 εr=Cx/ C0
测量相对介电常数的技术原理:
利用静电场方式进行测量
1在其两块极板之间为真空的时候测试电容器的电容CO
2再利用同样的电容及板间距离，但在极板间加入电介质以后，测得电容Cx值
3套用计算公式得到相对介电常数εr= Cx/ CO
在标准大气下不含二氧化碳的干燥空气之相对电容率为Er= 1.00053 因此在此之下
用此方式得到空气中的电容Ca来替代CO，进行测量相对介电常数εr也有足够的准确度

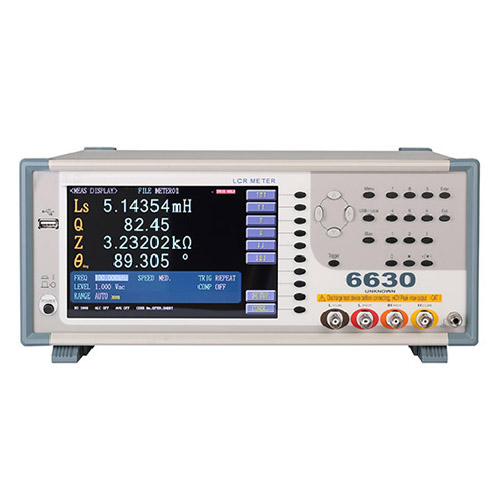

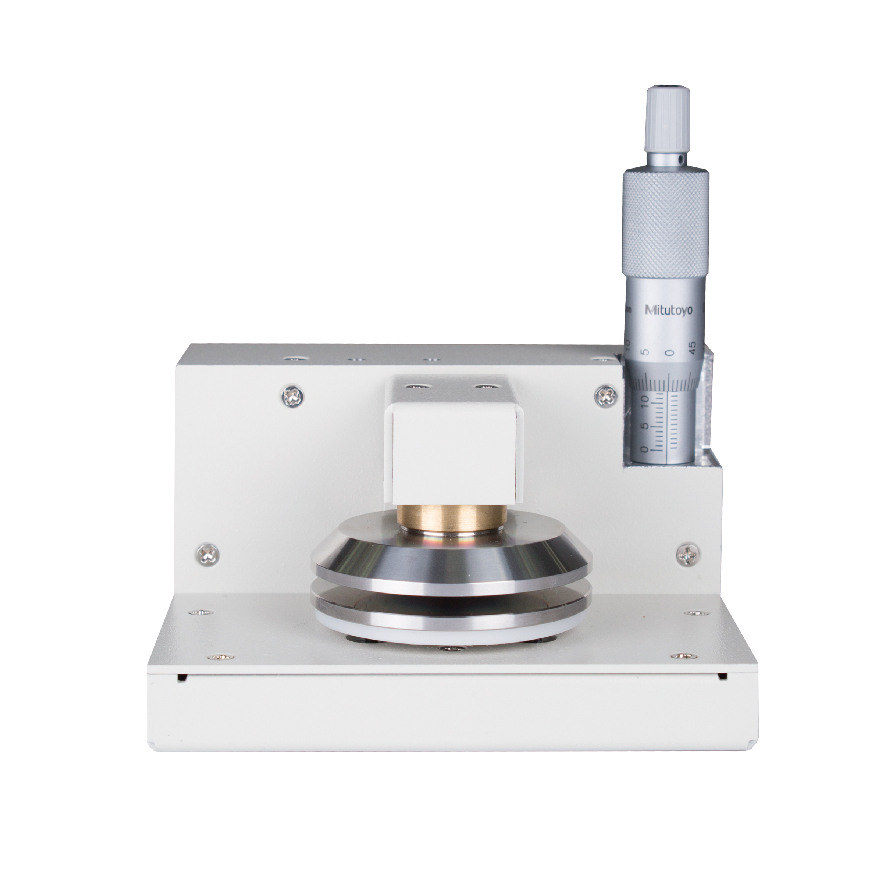

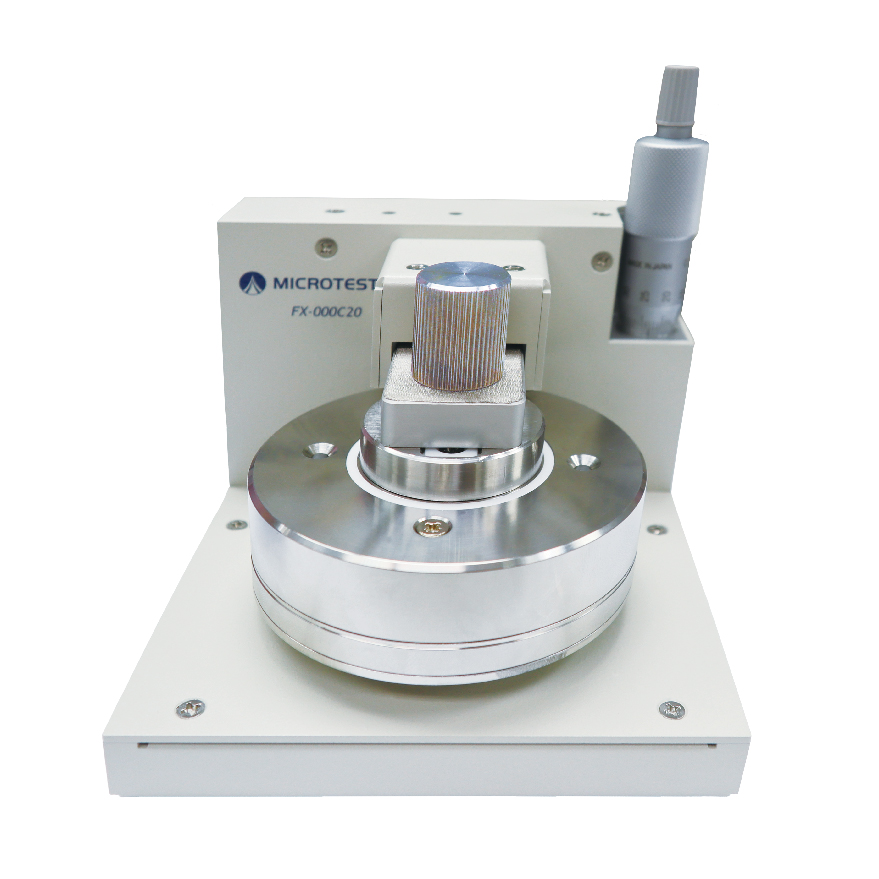

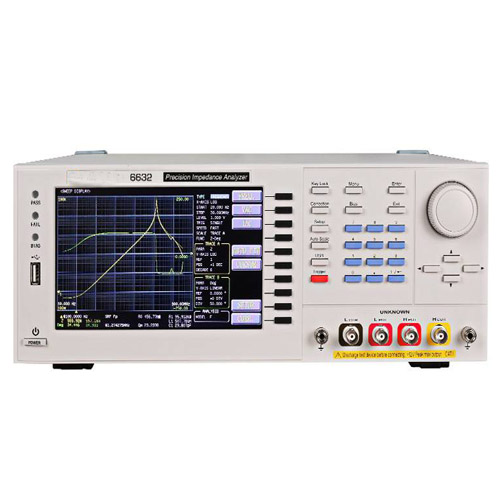

MICROTEST 6632/6630 内置介电常数测试与扫图功能 MICROTEST LCR Meter 6630与阻抗分析仪6632内置介电常数测试功能.省去人工试算的程序.直接在机上选择εr参数进行测量与扫图分析. 6632与6630搭载专用的介电常数测试治具.因应各种不同尺寸及软硬材质或薄膜镀层的
材料.提供对应尺寸的电极头更换使用.治具连接至仪器6632/6630的BNC接口. 以减少接线造成的干扰误差.在治具，上有设计精确的千分表.可直接测量材料的厚度。
MICROTEST 6632介电神器 让PCB Layout更有效率 -般线路板会采用不同材质.如多层板应用组合或是上下镀层薄膜.这些材质的高分子材料它的介电特性都不同，当应用在不同频率时.介电常数都不同.往往造成PCB Layout人员在布局线路图时.因不知道其材质的介电常数导致规划不良的L ayout设计，利用MICROTEST 6632/6630神器就能快速掌握板材的介电特性。
Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因子)、Q(品质因子)、DCR(直流电阻) 、C(电容)、 Vdc-Idc(直流电压电流)、ESR(等效串联电阻) 、ε (相对介电系数)、μr (相对导磁系数)
|
