概述

1、依据标准GB/T 22566. 1-2008

2、适用于耐电晕漆包线、聚酰亚胺薄膜等耐重复脉冲和匝间充放电能力(寿命)评价。.

3、电压量程: Vp-p3kV、 6kV、 8kV、 12kV、 20kV和30kV,精度优于2%

4、脉冲频率: 10kHz~ 20kHz连续可调

5、占空比: 50%

6、负载上升时间: 100ns~1000ns (受试样电容影响)

7、带负载能力: 1pF~5000pF

依据标准

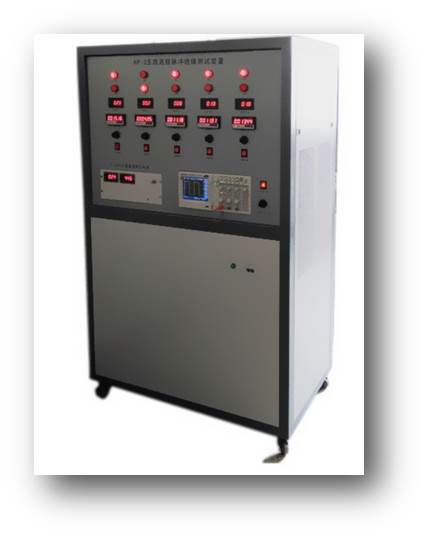

      高频脉冲试验装置是根据 GB/T 22566.1-2008/IEC 62068-1:2003《电气绝缘系统重复脉冲产生的电应力  第1部分：电老化评定的通用方法》而设计，符合GB/T 14711-2013《中小型旋转电机通用安全要求》、GB/T 21707-2008《变频调速专用三相异步电动机绝缘规范》、 NB/T 31020-2011《风力发电机匝间绝缘用耐电晕聚酰亚胺薄膜》、NB/T 31019-2011《风力发电机线圈绝缘用耐电晕聚酰亚胺薄膜补强玻璃布粉云母带》等标准要求。

适应范围

 适用于耐电晕漆包线及聚酰亚胺薄膜和匝间等耐重复脉冲放电能力（寿命）评价。

功能特点

1.电压稳定： 电压值不受电网电压和负载的变化而变化；

2.波形对称：  上升沿和下降沿对称，平滑无过冲；

3.带载能力强：过载能力强，使用寿命长，操作简单，安全可靠；

4.试验效率高，可同时带5路负载时，上升沿一致性好。

技术参数

1.电压：VP-P3kV或6kV，精度优于2%

2.输出试验电压：VP-P0～3kV（或6kV）连续可调

3.脉冲频率：10kHz～20kHz连续可调

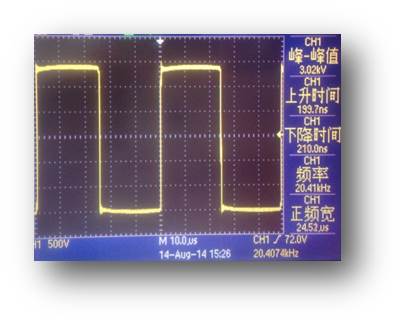

4.波形：双极性对称方波

5.占空比：50%

6.负载上升时间：100ns～800ns（受试样电容影响）

7.输出功率：单路平均功率100W

8.同时试验路数：5路

9.累时器：1s～10000h

10.单路保护电流：根据试样试验电流大小在10～90mA间连续可调

依据标准

耐电弧测试仪是依据 GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》（等同IEC  61621-1997），符合ASTM D495、UL 746A等试验方法。

适应范围

适用于电器、电机及家电等电工行业用绝缘塑胶、绝缘树脂以及层压板、覆铜箔板和制件等绝缘材料的耐电弧性能及其分级评定。

功能特点

1.数据测量准确：采用高速V/F转换器和A/D转换器，采样频率高，测量数值准；

2.试验电压稳定：控制系统带自动稳压功能，不受电网电压波动影响；

3.操作简便，自动化程度高，内置IEC和ASTM两套程序，试验和校准方便；

4.数显直观：界面有累时、分段计时、电压、电流实时显示、数据存储、燃弧监控功能；

5.安全可靠：系统具有高低压光电隔离、自锁、门联锁、零限启动、上限保护、过流保护、过压保护等功能。

技术参数

1.电弧通断时间误差：小于 ±10ms

2.容量：1kVA

3.额定试验电压：12.5kV

4.电压电流测量精度：1.0%

5.电极对试样压力：（0.5±0.05）N

6.电极材质和距离：钨棒、（6.35±0.1）mm
