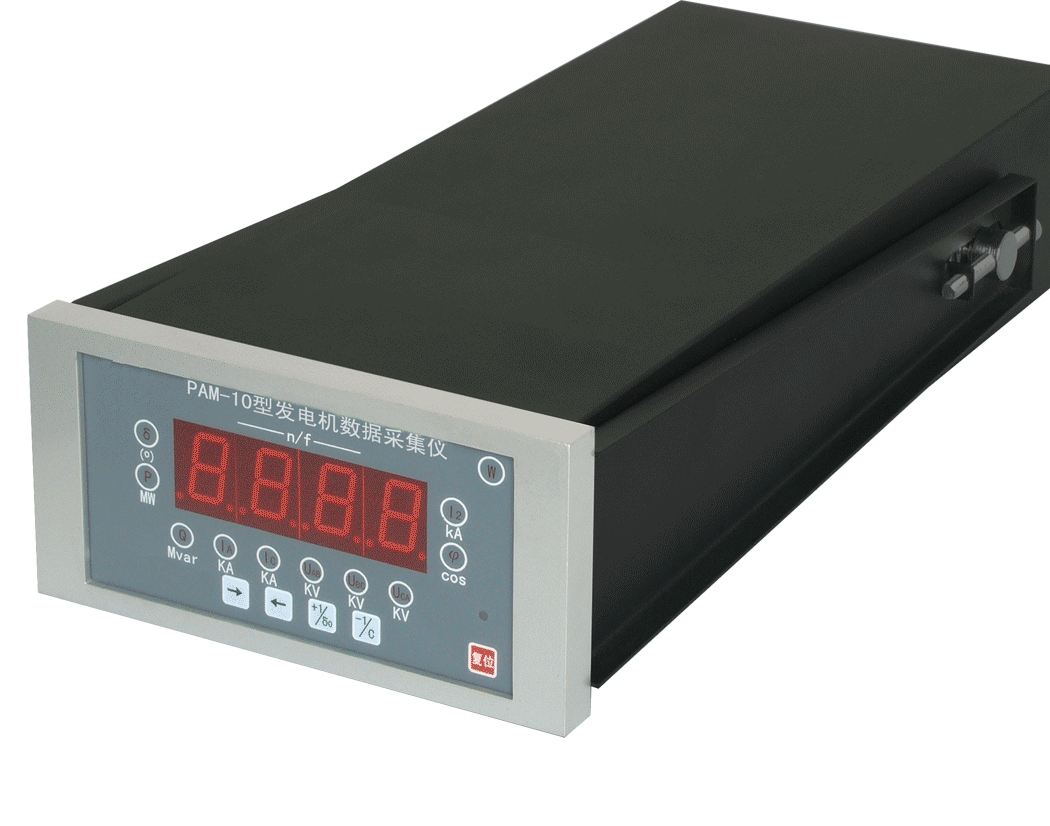

应用范围 |数码管显示

此仪器是用于发电厂内，既可单独成为一个多功能、多参数监视表计(共可监视11个参量)，又可与系统机、打印机组成系统，对被测机组进行常量监测、故障记录、日负荷曲线录制、大修后主要电气参数的试验数据、曲线的自动生成和录取。此仪器监测的交流信号取自PT、CT二次交流量，在45～55Hz范围内，测量准确度都在0.5级以内。

主要功能

监测以下参量

◆功角δ/同期滑差角（并网角）θ

◆有功功率P(MW)

◆无功功率Q(Mvar)

◆A相定子电流I_A(kA)

◆C相定子电流I_C(kA)

◆定子线电压U_AB/系统侧电压Uj(kV)

◆定子线电压U_BC(kV)

◆定子线电压U_CA/开关两侧电压ΔU（kV）

◆功率因数cosφ

◆负序电流I₂(kA)

◆转速n/定子频率f(r/min/Hz)

技术指标

通道容量：模拟量7路、开关量1路

准确度：0.5级

交流电压输入范围：0~150V

交流电流输入范围：0~5A

转速输入信号：交流0.1~150V,1~5000Hz 或 脉冲（宽度>0.5ms）

外形尺寸：380mm（长）×175mm（宽）×85mm（高）

重 量：3.5kg

工作环境： a.温 度：0~35℃

　　　　　 b.湿 度：<80%

　　　　　 c.预热时间：30分钟

　　　　　 d.工作方式：连续

TFD-81A发电机功角仪

1.功能简介及技术指标

 适时监测发电机功角及系统功角。

 发电机功角及系统功角测量结果可分别转换成4-20mA输出信号,可以接入现场RTU，通过RTU进行数据远传。

1.1仪器可监测显示如下参量：

1.1.1发电机功角δ_G

1.1.2系统功角δ_S

1.1.3发电机电压U_G (kV)

1.1.4系统电压U_S (kV)

1.1.5发电机频率f (Hz)

1.1.6发电机转速n(rpm)

1.2技术指标

通道容量：模拟量3路。

准确度：0.5级。

交流电压输入范围：0～150V。

转速输入信号：正弦或脉冲，0～100V。

输出信号：两路4-20mA

外形尺寸：380mm（长）×170mm（宽）×85mm（高）。

重    量：3.5kg。

工作环境：a.温 度：0～35℃。

b.湿    度：<80%。

c.预热时间：30分钟。

d.工作方式：连续。
