绝缘测试仪的类型 -新能源汽车常用的维修工具及检测设备 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/7/29 |
新能源汽车维修中使用的检测仪表有数字式万用表、绝缘电阻测试仪(如手摇兆欧表,高压绝缘测试仪)和数字电流钳等类型。
序号
类型
工具设备名称
规格要求
单位
备注
1
拆卸工具
绝缘工具套装
高压电维修绝缘工具，耐压1000V
套
2
检测仪表
数字式万用表
符合CAT III要求
个
Fluke系列
3
钳形电流表
符合CAT III要求
台
317
4
绝缘测试仪
符合CAT III要求
台
1587
5
故障诊断仪
专用车型故障诊断仪
对应车型
6
防护用品
绝缘台
耐压≥10KV
台
7
绝缘手套
耐压≥10KV
副
20KV 25KV
8
绝缘靴
耐压≥10KV
双
20KV 25KV 30KV
9
护目面罩（护目镜）
耐压≥10KV
副
最常用的测试仪器就是兆欧表,但是其他类型的仪器也可以用来进行绝缘检测。这类仪器通常是多功能的,除了绝缘电阻测试外,还可以用来进行其他的测量。利用数字万用表、兆欧表、绝缘测试多用表或耐压测试仪都可以完成绝大多数的绝缘测试。这些仪器具有不同的名称,但都可以被称为绝缘测试仪。如Fluke 1503绝缘测试仪、1507绝缘测试仪、 1577绝缘多用表和1587绝缘多用表、 Fluke1550B 5KV兆欧表和1520兆欧表。 兆欧表有三个接线柱,分别为有"接地”(E )、“线路”(L)和“保护环” (或“屏蔽") (G) ① E端 接地端,接被测设备的接地部分或外壳。
② L端 接线端,接被测设备的导体部分。 兆欧表绝缘电阻的测量方法

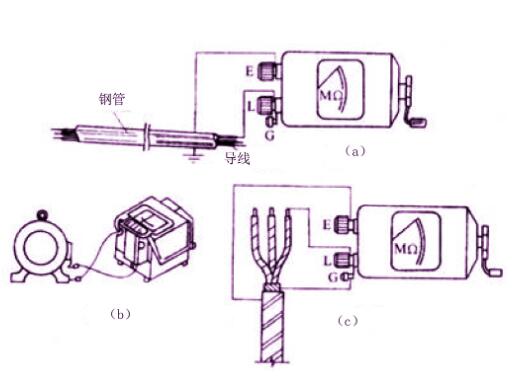

将兆欧表的"接地”接线柱(即E接线柱)可靠地接地(-般接到某一 接地体上) ,将“线路”接线柱(即L接线柱)接到被测线路上,如图2-3-4a所示。连接好后，顺时针摇动兆欧表,转速逐渐加快,保持在约120转/分后匀速摇动,当转速稳定,表的指针也稳定后,指针所指示的数值即为被测物的绝缘电阻值。
② 测量电缆的绝缘电阻
测量电缆的导电线芯与电缆外壳的绝缘电阻时,将接线柱E与电缆外壳相连接,接线柱L与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接,如图2-3-4c所示。实际使用中E、 L两个接线柱也可以任意连接 ,即E可以与接被测物相连接 ,L可以与接地体连接. (即接地) ,但G接线柱决不能接错。
③ 测量电动机的绝缘电阻 将兆欧表E接线柱接机壳(即接地) , L接线柱接到电动机某一相的绕组上,如图2-3-4 b所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。
在新能源汽车维修与诊断时,经常会需要测量导线中的电流。由于驱动系统的导线(如逆变器与电机之间)存在较大的交变电流,必须使用钳型电流表(也称数字电流钳)进行间接测量。目前常用的钳型电流表,如FLUKE 317等
数字式万用表
新能源汽车使用的数字式万用表与普通车辆上使用的一致,但应该确保该型号的数字式万用表符合CAT III安全级别的要求。如Fluke87数字式万用表。
绝缘工具
绝缘工具是采用绝缘材料进行加工并适用于电气系统拆装等操作的使用工具。使用绝缘工具可以有效防止意外触电事故的发生,新能源汽车涉及高压的部分零部件拆装必须使用绝缘拆装_工具。绝缘拆装工具必须装有耐压1000V以上的绝缘柄。绝缘拆装工具包括常用的套筒、开口扳手螺丝刀、钳子、电工刀等。
绝缘工具分为3种类型:
1 ) I类工具是指采用普通基本绝缘的电动工具。在防触电保护方面不仅依靠基本绝缘,而且还应附加一个安全预防措施,即对正常情况下不带电,而在其基本绝缘损坏时变为带电体的外露可导电部分作保护接零。为了可靠,保护接零应不少于两处,并且还要附加漏电保护,同时要求操作者使用绝缘防护用品。
2) II类工具是指采用双重绝缘或加强绝缘的电动工具,在防触电保护方面不仅依靠其基本绝缘,而且有将其正常情况下的带电部分与可触及的不带电的可导电部分作双重绝缘或加强绝缘隔离措施,相当于将操作者个人绝缘防护用品以可靠的、有效的方式设计制作在工具上。
3) III类工具是指采用安全特低电压供电的电动工具,在防触电保护方面依靠安全隔离变压器供电。
|
