8036B体积电阻和表面电阻测量接线与操作 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/7/28 |
第一步连接:

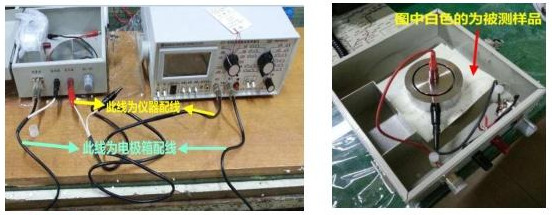

1、取8036B的测试线一根，航空头端口与8036B高压端连接，另一端“红夹子”与电极箱的高压端连接，“黑夹子”悬空。
2、取电极箱的黑色测试线，航空头的“小接口”与8036B的输入端连接，“大接 口”与电极箱的测量端连接，黑夹子夹在接地端上。
1、将测试样品放在电极箱的底电极上，再将另外2个电极放在测试样品上;
2、并将电极箱的选择开关拨至“'RV"位置(测量体积电阻);或拨至“RS"位置(測量表面电阻);
3、将电极箱内的红色连接线夹在内电极上，色连接线夹在环形电极上，关闭电极箱。
1、打开电源，
2、【保持一开】向下拨至“保持”;
3、【测量- -电池】开关拨向“测量”:
4、【电阻一电流】开关拨向“电阻”;
5、【平衡一-测量】设置拨向“测量”;
6、【定时(分)】设置定时，比如; 1 (代表1分钟);
7、【高压校零】旋钮拨到需要测量电压的最近【.000】档位;
8、【倍率旋钮】旋钮置于最低档位105 ;
9、【校零一 平衡】左右方向调节，使显示为【 .000】。
1、将【高压校零】旋钮拨到需要的测量电压;
2、再顺时针慢慢调节【倍率旋钮】, 直至显示屏有“数值”显示;此时将[【保持 - 开】向上拨至“开”，稍待片刻，定时时间到，显示“H"，此时就可以记录数值。
第五步换算电阻率:
换算公式”请在说明书中查找。
1、【保持一开】]向下拨至“保持”;
2、【高压校零】]旋钮拨到[ 0001档位;
3、【倍率旋钮】]旋钮置于最低档位10 5。
|
