SB-ZC90系列多芯及有金属外套的电缆绝缘电阻测量 接线及操作 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/7/28 |
GB/T3408.5-2007电线电缆电性能试验 绝缘电阻试验 电压-电流法

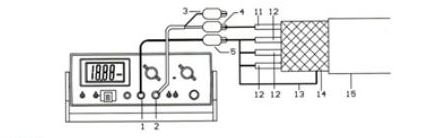

第一步:连接:
1、【输入端2】通过【输入端夹子4】 与【被测芯线11】相连，【屏蔽端3】空置。
2、【芯线12】和【屏蔽线14】连一起，通过【高压端夹子5】与【高压端1】连接。
第二步校零:
1、 打开电源;
2、【保持 一 开】开关拨向“保持”;
3、【定时(分)】设置定时，比如; 1 (代表1分钟);
4、【高压校零】拨到需要测量电压最近的“ 放电校零”档位;
5、【倍率旋钮】置于最低档位105;
6、【校零一 平衡】左右方向调节，使显示为【. 000】.
1、将【高压校零】旋钮拨到需要的测量电压;
2、再顺时针慢慢调节【倍率旋钮】，直至显示屏有“数值”显示，此时将【保持一开】向上拨至“开”，稍待片刻，定时时间到，显示“H”， 此时就可以记录数值;
第四步:测量完毕，应回到“校零”状态，才能松开测试夹头，以免遭受电击:
1、【保持 一 开】向下拨至“保持”;
2、【高压校零】旋钮拨到【.000】档位;
3、【倍率旋钮】旋钮置于最低档位105。
|
