SBZC-90G单芯电线电缆绝缘电阻测量水槽试验绝缘电阻接线及操作

发布者：扬州市拓腾电气有限公司发布时间：2022/7/28

GB/T3408.5-2007电线电缆电性能试验绝缘电阻试验电压-电流法

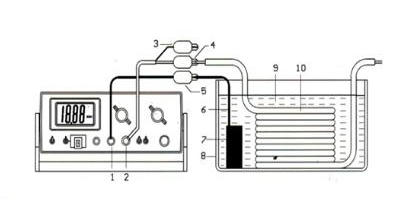

第一步连接:

1、将“被测电线”放入恒温水箱中(电线两端放在水箱外或连接恒温水箱的相应端口);

2、仪表【高压端1】通过【高压端夹子5】与【金属导体7】相连;

3、仪表【输入端2】通过【输入端夹子4】与【被测芯线10】相连。【屏蔽端3】空置。

第二步校零:

1、打开电源

2、【保持一开】向下拨至“保持”;

3、【测量一电池】开关拨向“测量”;

4、【电阻一电流】开关拨向“电阻”;

5、【平衡一测量】设置拨向“测量”;

6、【定时(分)】设置定时，比如;1(代表1分钟);

7、【高压校零】旋钮拨到需要测量电压的最近【. 000】档位;

8、【倍率旋钮】旋钮置于最低档位10⁵;

9、【校零一平衡】左右方向调节，使显示为【. 000】。

第三步测量:

1、将【高压校零】旋钮拨到需要的测量电压;

2、再顺时针慢慢调节【倍率旋钮】, 直至显示屏有“数值”显示;此时将【保持一开】向上拨至“开”，稍待片刻，定时时间到，显示“H"，此时就可以记录数值。

第四步:测量完毕，应回到“校零”状态，才能松开测试夹头，以免遭受电击:

1、【保持一开】向下拨至“保持”;

2、【高压校零】旋钮拨到【.000】档位;

3、【倍率旋钮】旋钮置于最低档位10⁵。

----进行下一次測量
