SPD-I电涌保护器检测仪 气象局防雷中心电涌保护器智能检测仪应用方案 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/7/21 |

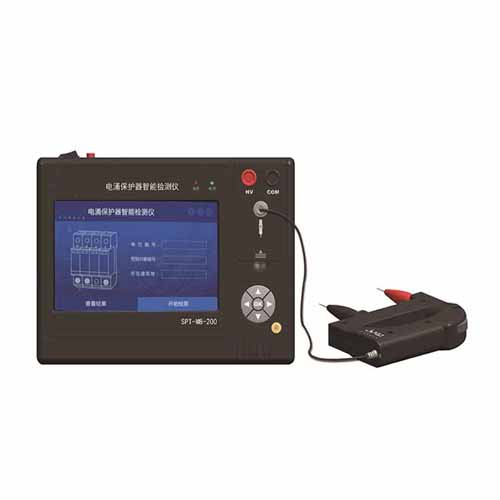

气象局防雷中心，是专门开展雷电防护工作的专业技术服务机构，按行政区域下设防雷装置安全检测站，负责区域内的防雷检测技术服务工作，依据GB/T 21431-2008《建筑物防雷装置检测技术规范》进行防雷工程竣工验收、防雷装置年度安全检测，其中电涌保护器的检测是其中的一项重要工作内容。 THNET-SPD- I型电涌保护器检测仪”是专用于检测电涌保护器(SPD)中使用的限压型电涌保护器件(压敏电阻器、氧化锌避雷器、稳压管、TVS管)和开关型电涌保护器件(气体放电管、空气间隙放电器)的直流伏安特性的测试仪器。 防雷元件的直流电气参数测试主要包括下列内容: (1) 放电管:直流放电电压值。 (2) 压敏电阻器:直流标称导通电压Vn (或V1mA)值和0.75V1mA电压下的漏电流值。 (3) TVS管(瞬态二极管):直流起始动作电压值。 (4) 固体放电管(防雷晶闸管):直流起始动作电压值。 (5) 限压型电涌保护器:直流标称导通电压V1mA值和0.75V1mA电压激励时的漏电流值。 (6) 开关型防雷保护器:在100V/S上升速率的斜波直流电压激励条件下的直流击穿电压值。
THNET-SPD- RV200 应用于铁路动态车辆检测系统是THNET-SPD- II升级版 （1） 符合IEC61643检测要求，保证检测的合规性； （2） 多种滤波算法，确保高精度测量结果； （3） 智能操作系统，定制向导式操作软件； （4） 预置检测标准，智能判定检测结果； （5） 便捷测试装置，业内独创辅助测试手柄、适配模块测试盒； （6） 数据自动存储，存储检测数据高达800万条； （7） 数据自动导出，利用PC端软件实现数据管理； （8） 两种操作模式，触摸屏操作和按键操作； （9）小巧便利，利于携带，适用于现场检测电涌保护器； （10） 大容量锂电池，可连续检测400片以上电涌保护器
压敏电阻测量参数
V1mA测量范围
0~2000V
漏电流测量范围
0~120mA
电压测量精度
±（2%rdg+5dgt）（V≤200V）
±（1%rdg+5dgt）（V＞200V）
电流测量精度
±(5%rdg+1μA)
显示精度
小数点后一位
TVS管测量参数（瞬态二极管）
电压测量范围
0~500V
测量精度
±（2%rdg+5dgt）（V≤200V）
±（1%rdg+5dgt）（V＞200V）
显示精度
小数点后一位
气体放电管测量参数
电压测量范围
0~2000V
测量精度
±（2%rdg+5dgt）（V≤200V）
±（1%rdg+5dgt）（V＞200V）
显示精度
小数点后一位
电源参数
电池类型
锂电池
额定功率
约6W
电源适配器
AC220V
外观参数
产品尺寸
240mm×175mm×60mm
产品质量
约1kg
机壳材质
复合材质

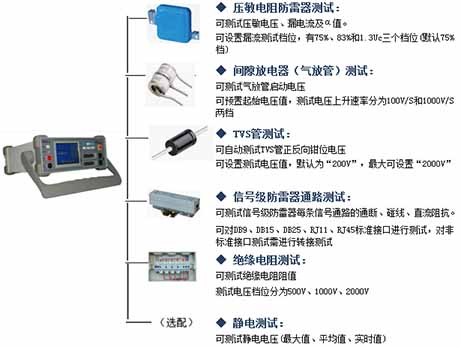

产品优势 1、电源级SPD20项指标精密检测； 2、信号级防雷器25通道精密检测； 3、TH208C防雷器综合检测仪设计符合GB/T10193标准，是防雷产品管理部门理想的检测设备； 产品特点 ● 外型美观、携带方便。 ● 自带大容量存储器 ，可批量存储测试数据。 ● 采用高能离子电池供电，可连续工作16小时。 ● 配合锁相技术并集成了高压发生器、恒流发生器、测量系统。 ● 配备专用PC机软件，可通过USB接口实现数据读取、存储并通过可对测试仪实施监控。 ● 仪器可在户外作业温差大、 流动性强、震动大、电源连接不方便等不利环境下进行工作。 ● 测试仪有多种功能类型组合，可以在现场对电压限制型防雷器、电压开关型防雷器、信号级防雷器、绝缘电阻以及TVS管进行多种参数的测量。 产品用途 TH208C针对当前各地防雷检测仪器差异性大、检测仪器档次低，不能到现场检测；信号防雷器导致数据传输缓慢、丢包等现象；电源防雷器检测、等电位检测、绝缘电阻检测、信号防雷器检测需要多种仪器才能完成的不便利性，推出了第一代具有电源、信号防雷产品综合测试功能的TH208C便携式参数测试仪。测试仪能够对电源防雷器压敏电压、漏电流、α值、漏流变化率，间隙型防雷器启动电压，TVS管钳位电压，绝缘电阻，信号级防雷器每条信号通路的通断、碰线、直流阻抗和静电等全面测量，现场能够完成实验室进行的多种防雷器检测工作，有效地提高防雷产品检测水平、加强防雷产品管控、提高防雷检测工作效率。仪器采用高能锂离子电池供电，可以连续工作16小时，是生产工厂和现场评价防雷器性能的重要设备。 产品功能
适用范围 广泛征求了气象、铁路、石化、电力、移动等防雷保护器的现场检测，根据使用者的不同，测试仪有多种功能类型组合，可以在现场对电压限制型防雷器、电压开关型防雷器、信号级防雷器、绝缘电阻以及TVS管进行多种参数的测量，适合防雷器制造厂、防雷器管理部门的多种场合检测要求 。仪器可在户外作业温差大、流动性强 、振动大、电源连接不方便等不利环境下进行工作，实为一款高性能的综合防雷测试仪器。 产品技术参数
产品型号表
MOV/GDT/SAD 测试仪MGATESTER1MGA 测试仪设计用于快速测试浪涌保护装置组件的完整性。标准金属氧 化物变阻器、气体避雷器和雪崩二极管（SAD）不能向用户提供保护能力完整性的可视指 示，因此需要外部测试方法。如果不进行某种形式的测试，将无法预测这些故障 何时发生。随着接近使用周期的终点，MOV 在耐受度方面发生了变化。nVent ERICO 测试产品专门用于识别这些情况，使操作员能够对使用周期接近结束的设 备进行补救性更换。它们可以测试两个组件以及替换模块，如 TDS 或 DSD。 产品特色 金属氧化物变阻器、气体放电管和雪崩二极管的测量 能够显示多达 50 个测量值 可调节的测试设置 可充电电池 LPS简称lightning protection system(雷电防护装置)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
