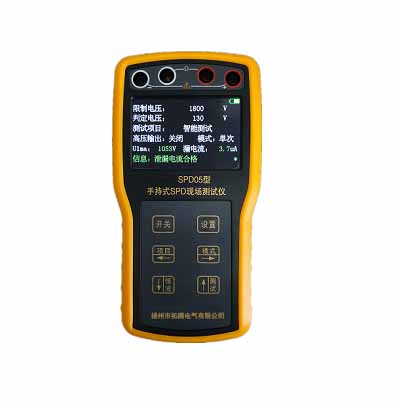

SPD05手持式防雷元件测试仪|MOV/GDT 防雷测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2022/7/20


手持式防雷元件测试仪是从第三代手持式SPD现场测试仪SPD02的基础上改进而来。它克服了第三代产品输出电压低,无法输出恒压的缺陷,并严格遵守规范要求可输出1mA恒流,漏电电流在0.75Ures下测得,采用可拆卸电池供电,TYPE-C充电接口,更加稳定可靠。不仅可以测量各种防雷元器件,还可以测量各种类型的防雷器(SPD),其输出电压完全可以满足低压配电,光伏和风电类型的SPD。

手持式防雷元件测试仪简介

1、适用于各种MOV型和GDT型防雷器、浪涌保护器、压敏电阻金属陶瓷二、三电极放电管、真空避雷管等过压防护器件的直流参数的测量。

2、电压开关类防护器件:火花间隙放电,气体放电管,半导体放电管,三段双向可控矽等有导通负阻效应的元件。

3电压限制类防护器件:压敏电阻,瞬态抑制二极管,氧化锌防雷器件等有钳位效应的器件。

4、 适用于防雷检测现场检测各种类型的SPD好坏。
手持式防雷元件测试仪特点:
1
采用3.5寸彩色显示屏同屏显示各种测试指标、测试项目直观一目了然。

2. 智能识别测试器件是放电管模式测试还是压敏电阻模式测试,测试操作智能化、人性化。

3. 测试时智能判定器件(工作电压)正常或红色显示提示超限类型 (超出上限或低于判定设置)。同时发出声音提示。

4. 漏电流判定可设置当漏电流超标时智能声音提示为测试人员做出定性判断。

5. 具有手动单次测试和自动循环测试(批量筛选)并配合判定参考电压、上限限制电压和提示信息,对防雷模块的工作范围进行快速判断,用于批量筛选和参数判定。


6. 具有高压短路保护、过流保护、高压自泄放时间小于0.5秒
7. IP65防护等级抗跌落塑胶保护外壳、防尘、防潮结构适应恶劣工作环境。
8. 具有电量显示及欠压报警、大容量电池充满一次电可连续工作8 小时以上。
技术指标

1.     高压上限设置范围:       0~1999V                 ≤±1%±1d

2.     判定参考设置范围:       0~1990V                 ≤±1%±1d

3.     电压限制型测试:

技 术 指 标

测 量 范 围

工 作 误 差

测 试 条 件

起始动作电压U1mA

01999V

≤±1%±1d

1mA±5μA

漏电流

0.75U1mA

0199.9μA

≤±1μA±1d

1mA

≤±1%±1d

恒流输出

DC0-1999V

1 mA

1mA±5μA

 电压开关型测试:

技 术 指 标

测 量 范 围

工 作 误 差

测试条件

直流击穿电压

Vsdc

01999V

≤±2%±1d

电压上升速率

100V/S±1%

4.     其他指标:

绝缘电阻:≥20MΩ(500V

耐压:AC2kV50HZ1min

电源:      DC 6.8V      2A

功耗:≤5W

储存温度和湿度:-20℃~70℃     90RH

工作温度:-20℃~60℃

湿度: ≤85RH


SPD称为“电涌保护器”电涌即为瞬态过电压的通俗名称。避雷器是适用于高压供电系统的防雷装置,SPD是适用于低压系统的防雷装置,为了避免两者相混淆,因此用于低压系统的SPD不能称为避雷器

金属氧化物压敏电阻(Metal oxside varistor)

瞬态抑制二极管(Transient voltage suppressor)

气体放电管(Gas discharge tube)
