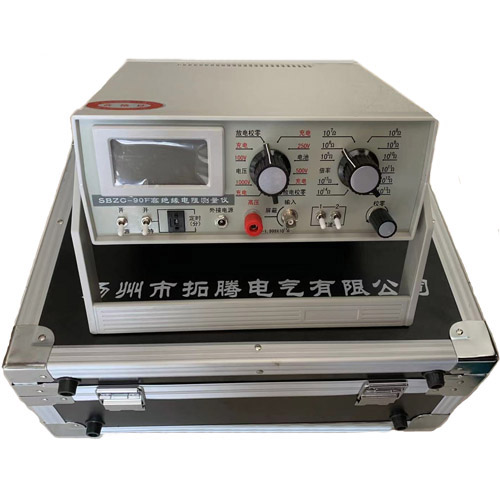

SBZC-90E-90F体积电阻和表面电阻测量操作
发布者:扬州市拓腾电气有限公司 发布时间:2022/6/6


第一步连接:

  1,取电极箱配置的红色测试线(即高压线),线的一段接口与测量仪的高压端连接,另一端的红夹子连接电极箱的高压端,黑夹子空置不用。
  2,取电极箱中的黑色测试线(即测量线),线的一端(小接口)与测量仪的输入端连接,另一端(大接口)与电极箱的测量端连接,黑夹子夹在旁边的接地端上。
第二步样品放置:
  1,将测试样品放在电极箱的底电极上,再将另外2个电极放在测试样品上;
  2,将电极箱的选择开关拨至“RV”(测量体积电阻) ;或拨至“RS”(测 量表面电阻) ;
  3,将电极箱内的红色连接线夹在内电极上,黑色连接线夹在环形电极上,关闭电极箱。
第三步校零:
  1,打开电源;
  2,【保持一开】开关拨向“保持”;
  3,【定时  分】设置定时,比如: 1 (代表1分钟) ;
  4,【高压校零】拨到需要测量电压最近的“放电校零”档位;
  5,【倍率旋钮】置于最低档位10' 5;
  6,【校零一平衡】左右方向调节,使显示为[. 000]。,
第四步测量:
  1,将【高压校零】旋钮拨到需要的测量电压;
  2,再顺时针慢慢调节【倍率旋钮】,直至显示屏有“数值”显示,此时将【保持一开】向上:拨至“开” ,稍待片刻,定时时间到,显示“H”,此时就可以记录数值:
第五步换算电阻率:
  “换算公式”请在说明书中查找。
第六步:测量完毕,应回到“校零”状态,才能松开测试夹头,以免遭受电击:
  1,【保持一开】向下拨至“保持”;
  2,【高压校零】旋钮拨到[【.000]】档位;
  3,【倍率旋钮】旋钮置于最低档位10’5。

---------继续进行下一次测量
