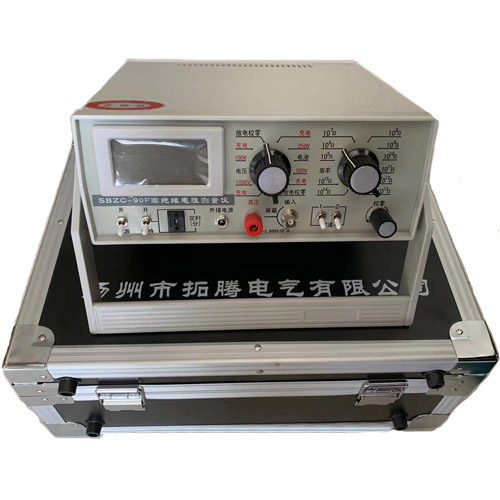

SBZC-90-90E-90F单芯电线电缆绝缘电阻测量接线与操作
发布者:扬州市拓腾电气有限公司 发布时间:2022/6/6


第一步连接:

1,将“被测电线”放入恒温水箱中(电线两端放在水箱外或连接恒温水箱的相应端口);
2,仪表【高压端1】通过【高压端夹子5】与【金属导体7 】相连;
3,仪表【输入端2】通过【输入端夹子4】与【被测芯线10】相连。【屏蔽端3】空置;

第二步校零:
1,打开电源;
2, 【保持一开】开关拨向“保持”;
3, 【定时(分)】设置定时,比如:1(代表1分钟);
4 ,【高压校零】拨到需要测量电压最近的“放电校零”档位;
5, 【倍率旋钮】置于最低档位10’ 5;
6, 【校零一平衡】左右方向调节,使显示为【. 000】。
第三步测量:
1,将【高压校零】旋钮拨到需要的测量电压;
2,再顺时针慢慢调节【倍率旋钮】, 直至显示屏有“数值”显示,此时将【保持一开】向上
拨至“开”,稍待片刻,定时时间到,显示“H”, 此时就可以记录数值:
第四步:测量完毕,应回到“校零”状态,才能松开测试夹头,以免遭受电击:
1,【保持一开】向下拨至“保持”;
2,【高压校零】旋钮拨到[.000]档位;
3,【倍率旋钮】旋钮置于最低档位10'5。

------继续进行下一次测量
