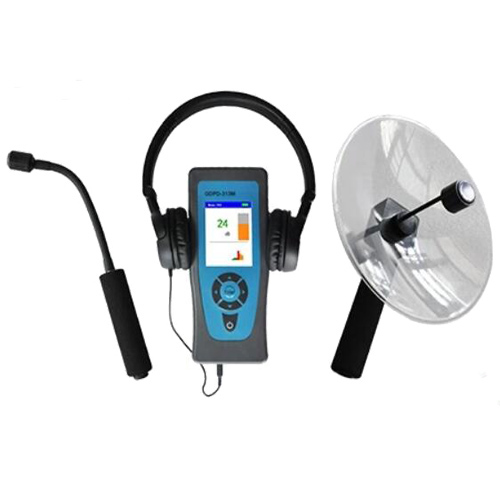

手持式开关柜局放检测仪
发布者:扬州市拓腾电气有限公司 发布时间:2022/5/25


技术特点

 ◆ 高效的“初检合格”式设备绝缘状态巡检工具

 ◆ 集成暂态地电波和超声波两种测量方式,方便现场使用,可检测中高压开关柜(3~66kV)等电气设备中的各种局部放电,适用于多种不同类型的电力设备

 ◆ 采用彩色液晶屏,采用图形和数字相配合的显示方式,能够直观的知道局放量是否超标。

 ◆ 内置进口超声传感器(AE);电气故障在故障点产生超声波,超声模式下通过耳机听取局放放电超声信号,以检查泄漏的方法扫描一片区域,各种特征振动声、爆音、嗡嗡声可以与不同的故障相关联。

 ◆ 内置高精度TEV传感器,耦合局部放电产生的电磁信号,找出潜在的内部放电故障风险。

 ◆ 超声模式(Ultra Mode)下,主界面显示局部放电幅值(dBuv),使用黄绿红三色提示局部放电的严重程度

 ◆ 暂态地电波模式(TEV Mode)下,主界面显示局部放电幅值;每个工频周期内的脉冲个数、脉冲总数及放电强度等级。

 ◆ 通过附带耳机可对局部放电情况进行监听和定位,同时也可随时调节耳机音量大小。

 ◆ 采用超声波和暂态地电波(TEV)检测高压开关柜局部放电的大小,以dBmV为单位,接触测量和不接触测量(手持式超声波接收天线)相结合,可定性、定量、定位。

 ◆ 采用可充电锂电池供电,可保证设备持续工作6小时以上。

 ◆ 界面显示使用真彩色LCD,电池电量实时提示;物理薄膜按键简单易用并配有外接高保真降噪耳机

 ◆ 便携式设计、小巧轻便、仪器仅重0.25kg,使用方便,检测过程中设备不必停电。

 ◆ TETA-82 还可以侦测电缆、电机、干式变压器,以及配电线 路等电力设备的局部放电。

 ◆ 配备蛇形探头超声波传感器,可侦测难接触的检测部位局放。

 ◆ 配备超声聚波器,可侦测远距离输配电线路的表面绝缘不良放电。

产品参数

 TEV 传感器技术参数(仪器内置) :

测量范围

 0-65dB

测量带宽

 3-100MHz

精度

 ±1dB

最多每周期脉冲数

 1000

最小脉冲计数水平

 1

、AE超声波传感器(仪器内置):

测量范围

 -7dB~70dB

分辨率

 1dB

精度

 ± 1dB

灵敏度

 -65dB

传感器中心频率

 40.0±1.0KHz

传感器带宽

 2.0KHz

、超声聚波器 (选配件外置) :

增益

 10dB

传感器中心频率

 40kHz

传感器带宽

 2kHz

激光传感器

 5mW 650nm 红色激光;安全等级 LASS IIIA

接口

 4 芯航空插头

线缆

 2 米弹簧线

、蛇形探头超声波传感器 (选配件外置) :

传感器中心频率

 40kHz

传感器带宽

 2kHz

传感器灵敏度

 -65dB

接口

 4 芯航空插头

线缆

 2 米弹簧线

、电池:

内置电池

 锂电池, 8.4V 1800mAh

使用时间

 大约 8 小时

充电时间

 大约 4 小时

电池保护

 过压过流保护

、电池充电器:

额定电压

 8.4V

充电输出电流

 1A

使用温度

 -20 ℃ -60 ℃

使用湿度

 <80%

、硬件:

外壳

 灰色成型塑料

屏幕

 240*320 TFT 液晶显示屏

控制

 6x 按键

接口

 Micro USB 接口;充电器接口;耳机接口;外接聚波器接口

耳机

 高保真降噪耳机

、尺寸:

仪器尺寸

 178mm×75mm×30mm

仪器重量

 0.25KG

主机箱体尺寸

 395mm×295mm×105mm

主机箱体重量

 2.3KG

整套设备重量

 2.7KG

、工作环境:

使用温度

 -20℃~50℃

环境湿度

 0-90%RH

IP 等级

 54

选型配置

配置方案一

TETA-82局放仪主机

内置TEV传感器、超声波传感器

配置方案二

TETA-82局放仪主机+外置超声波蛇形传感器



配置方案三

TETA-82局放仪主机+外置超声波聚波器



配置方案四

TETA-82局放仪主机+外置超声波聚波器+外置超声波蛇形传感器
