真空开关测试仪|真空度测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2022/5/24

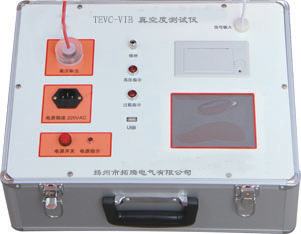

TEVC-VIB型真空开关测试仪是用于检测电力系统中各种电压等级真空开关的真空灭弧室专用鉴定设备

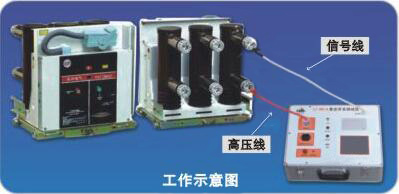

不需拆卸真空管,不需拆卸隔离护板,两根线直接测试。

设有短路保护,防止烧毁仪器。
大屏幕液晶显示,全中文提示菜单操作,触摸屏操作、无按键方便。
每次测试三个真空开关,时间一分钟左右。
能够测量真空开关B相。
测完三相后自动打印输出结果。
仪器带电脑通讯接口。
仪器带有存储功能,可存2000组历史数据。
实时曲线显示
测量数据打印
测量数据存储
系统时间显示
打印数据设定
文件储存系统。
仪器功能特点:

1、该仪器集磁控,脉冲控制放电原理于一体,以单片机为主控单元,测试过程实现全自动化,带有计算机通讯接口,仪器内可存储测量数据2000组,测试稳定可靠,具有接线简单,操作方便,能自动测量真空开关的合格、完全泄漏(不合格)、负载短路、负载开路等状态。

2、仪器带有短路保护功能,设有放电回路,测试完成后,自动放电,并且能够自动判断开关的分合状态。

3、该仪器在现场测量时,可以在开关柜上直接测量,测试不加装磁励线圈,不需拆卸真空管,不需拆卸隔离护板,能够用于户外真空开关真空度的检测。
4、彩色触摸屏操作,速度快,无按键操作取代老式操作方式,采用军用原件,能适合冷、热、风、尘土、阳光、等环境
5、接口方式:单片机并行总线接口(8080)、串行接口RS232/USB可直接和就有串行接口的cpu连接、核心电路采用大规模可编程逻辑器分辨率: 640X480、 亮度8级可调
6、设备自帶实时时钟;画面高速切换、无延时;支持触摸屏/键盘,无需转接芯盘支持变量显示;支持画线/圆/椭圆/矩形/波形等
7、随机附带功能强大的上位机调试/软件可存储多种语言、字体、字号的字库、BMP和JPG等多种格式的图片支持多种通讯波特率,以1200bps到15200bps支持固件程序升级,随时升级您的产品功能
技术参数:
测量范围: 1.000x 10-5Pa~9.999x10-1 Pa
               适用于6KV、10KV、35KV的各种型号真空开关的测量
测量精度:±5%
测量时间:最大测试时间小于36秒
工作环境:温度-40℃~+70℃
              湿度10% ~80%无凝露
存储环境:温度-40℃~+70℃
              相对湿度5% ~90%无凝露
显示器: TFT640X480
工作电源:交流输入AC220V土10%,50HZ±2%, 1A
工作方式:连续,两根线直接测试真空开关、无按键、触摸屏操作。
显示方式:液晶全中文显示,以彩色触摸屏为人机交换平台,自动打印测结果,可存储2000组数据,可显示真空曲线
数字输出: RS232、USB通讯接口
仪器尺寸: 420mm*320mm*220mm
仪器重量: 4.5Kg
