功    能

GIS绝缘子、开关柜、变压器、母排（连接处、穿墙套管，支撑绝缘件）、断路器，CT、PT、电缆接头等电气设备的局部放电检测

检测方法

超声波、地电波、超高频方法检测(选购传感器)

电    源

可充锂电池，USB充电接口，充满连续使用约4小时

显示模式

TFT高清彩屏LCD显示，背光功能，适合昏暗场所

LCD

外型尺寸70mm×58mm；显示域65mm×48mm

仪表尺寸

长宽厚：190mm×110mm×36mm

检测带宽

超声波：20kHz~300kHz

地电波：3MHz ~100MHz

超高频：300MHz ~1500MHz

超声波检测

有效值：0~60dbu

50Hz成分：0~100%

100Hz成分：0~100%

地电波检测

正常模式：显示幅值、放电程度指示

脉冲模式：显示幅值、脉冲、周期、放电程度指示

PDL检测：显示幅值、触发时间、放电程度指示

快速巡检系统

超高频PRPS：相位-周期-大放电量百分比图

超高频PRPD：相位-大放电量百分比-放电次数图

检测指示

用颜色灯指示所测得的结果的严重程度：绿色表示正常；黄色表示预警；红色表示报警

蓝牙通讯

主机与外置特高频传感器通过无线蓝牙传输信号

内    存

容量：12MB

格 式 化

主机具有格式化功能，恢复出厂设置

语    言

中文、英文

仪表质量

主机约650g(带电池)；总质量约2.6kg

工作温湿度

-10℃～40℃； 80%Rh以下

存放温湿度

-10℃～60℃； 70%Rh以下

耐    压

仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟

绝    缘

仪表线路与外壳之间、两电压输入端之间≥10MΩ

仪 器 箱

耐压200kg

结    构

双重绝缘

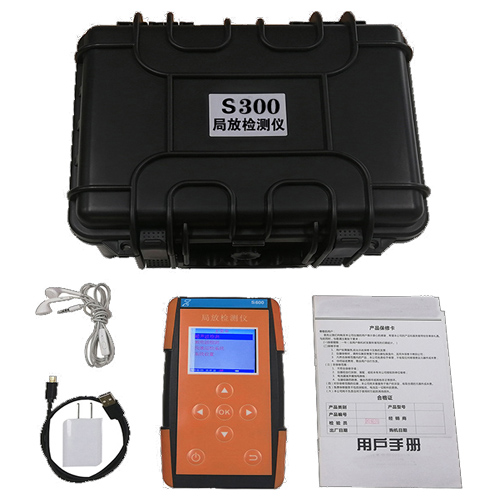

主机

1台

超声波传感器

1个（主机内置)

地电波传感器

1个（主机内置)

特高频传感器

1个（选购）

蓝牙模块

1个（主机内置)

仪表箱

1个

耳机

1副

充电器

1套

锂电池

1块（主机内置)

说明书、保修卡、合格证

1份
