一、执行标准
本系统中的所有组件的性能指标均按如下标准规定执行
➢ GB/T16927.1-2011 高电压试验技术第一部分 一般试验技术
➢ GB/T16927.2-2011 高电压试验技术第二部分测量系统
➢ GB7354-2003 局部放电测量
➢ DLT 846.4-2004 高电压测试设备通用技术条件 第四部分局部放电测量仪
➢ JB/T 7586-1994 局部放电检测仪视在放电校准器
其余项目符合该设备技术条件、技术文件及用户的技术协议等要求。
设备简介

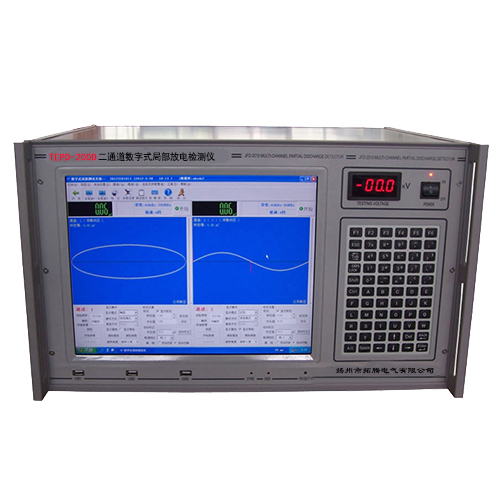

(一) TEPD200D数字式局部放电检测系统(两通道)
适用于各种电压等级和容量的变压器、发电机、CTINT、套管、GIS.电容器、电力电缆、开关及其它高压电气设备的局部放电检测，在线监测。
产品结构:
1、显示屏: 15英寸真彩色TFT液晶显示屏，工业级高亮度:显示分析率: 1024*768; 4位数码管显示电压值:
2、外部接口: USB接口:电源接口: 2路信号输入口:接地端子:外同步信号输入端子: RJ4S接口; RS232接口:
3、外形尺寸:长x宽x高(540*460*320) mm:
4、重量: 18kg.
主要技术指标:
1、测量通道:独立2通道。
2、可测试晶的电容量范图6pF～ 250uF.
3、检测灵敏度: 0.01pC.
4、采样精度: 12bit: 采样速率: 20M/S.
5、显示工作方式
(1) 显示方法:椭圆一 正弦- 直线
(2) 触发同步方式:分内外触发方式，内触发为仪器电源同步触发，50Hz: 外触发为同步试验电源工作频率，50- 400Hz内任意频率。
(3) 外触发同步信号输入电压: 10 200V,输入功率<1伏安。
(4) 信号相位判定:椭园显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同步方式下系统准确真实地显示了的试验电源的周期、相位。 6、时间窗:相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开。
7、滤波频带: 3dB低频端频率f分10. 20. 40kHz档，3dB高频瑞频率扇分80. 200. 300kHz档， f和fi可灵活任意组成各种滤波通带。
8、信号放大器:
(1)增益调节:分增益相词和增益细调，增益粗调分5档，档间增益差20JB (10倍)，误差+1 dB词节:增益细调范围>20dB.
(2)放大器正负极性响应不对称性:
9、局放信号测量:可在连续、放大等显示工作方式下测量局放信号，误差+59% (以满量程计)。
10、具有数据存储，回放功能。具有打印功能，生成标准试验报告。
11、工作环境温度: -10~45C， 相对湿度: ≤95%。
12、电源AC220V:频率50Hz:功率300W.
产品特点说明:
➢ 独立二通道数字式局部放电测量， 同步采样。处理、显示:
➢ 内、外同步随意选择，并具有零标指示及相位分辨功能:
➢ 显示方式;自由选择椭圆、直线、正弦三种显示方式:
➢ 单个放电脉冲波形分析、 以便确定放电性质:
➢ 随时保存试验数据和波形， 并可重新显示、分析过去已保存的试验记录:
➢ 增益范围: 各通道单独调节，波形显示可随时平滑调节且不影响测量结果:
➢ 可对特殊或随 机波形进行单次捕捉抓取并进行详细分析:
➢ 抗静态干扰功能， 可去除相位固定的干扰信号:
➢ 抗动态干扰功能， 可去除随机出现的大幅值脉冲干扰:
➢ 相关滤波技术抗干扰功能， 可有效去除与电源不同步的随机干扰:
➢ 带通滤波器采用模拟、 数字混合滤波技术，带宽可任意组合，有效抑制各种干扰:
➢ 任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗:
➢ 在检测局部放电的同时， 能够监视试验电压:
➢ 对局部放电脉冲进行放电测量、 放电时间、波形分析:
➢ 二维和三维局部放电图谱 显示:任意存贮，打印局部放电图形及数据，自动生成试验报告。
