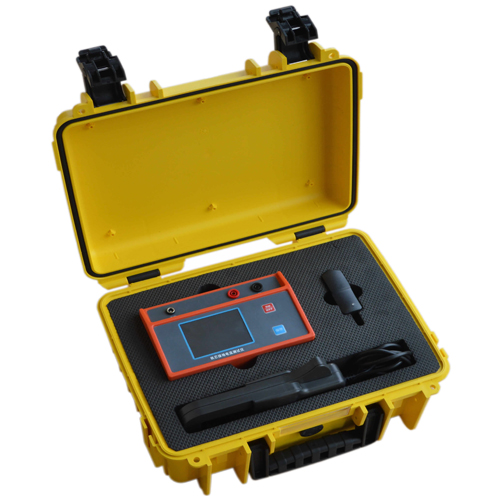

为了满足高压电缆外护层接地电流的测量需要， 本公司研制了一款抗干扰高压电缆外护层接地电流的试验仪器。该仪器采用全新技术， 具有高效率、体积小、重量轻等特点。整机由ARM处理器控制， 自动完成自检、数据处理、显示等功能。

      高压电缆金属护层上的接地线为保护接地， 其作用是将其电缆接头外屏蔽层上的高感应电压和电缆接头故障时产生的漏电流通过接地线再经接地系统导入大地， 从而保证设备和工作人员的人身安全。如电缆发生故障时， 将导致漏电流增大， 此时接地线上电流将同时增大。如不及时处理， 将会对电缆的长期寿命和短时运行安全造成极大的影响。此外， 一旦高压电缆金属护套出现多点接地与大地形成回路后， 环流也会显著增加， 产生较大的接地电流。因此， 对电力电缆外护层绝缘状况和交叉互联连接情况进行检查， 通过电缆外护层接地电流的测试和比较， 可以分析外护套是否存在接地故障， 随时监控其绝缘状况， 作为电缆状态评估的重要手段。

      本仪器测量精度高， 操作简便， 采用最新CT双层磁屏蔽技术及零输入阻抗电流测量技术， 几乎不受外界磁场、电场干扰的影响， 确保了采集测量的高精度、高稳定性和高可靠性。

功能特点

◆  采用32位高速DSP技术，快速测量，读数准确，超量程指示。

◆  采用ARM技术，中文图形界面，操作直观。

◆ 抗干扰能力强，确保数据准确可靠。

◆ 字母、数字和汉字输入功能。

◆ 内置超大容量锂电池，方便现场使用，典型工况下可连续工作10小时以上。

◆ 测试程序简单高效，仪器自动测量，波形显示。

◆ 菜单简单友好，显示数据清晰易读，阳光下可清晰显示。

◆ 仪器带有万年历、数据存储高达999组，关机不丢失数据。

供电方式

本仪器采用交直流两用模式。

在不插入专用电源适配器时，由内置锂电池供电；

插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。

技术参数
