产品简介

      接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具。对于大型地网，“接地电阻”呈现出较明显的“复数阻抗”性质，即包含电阻分量、电抗分量，所以应当采用“接地阻抗”的概念取代“接地电阻”。在电压等级较高的电力系统中，单相接地故障电流显著增大。新版DL/T475－2006《接地装置特性参数测量导则》规定了要测量“场区地表电位梯度”，“接触电压”，“跨步电压”等项目。

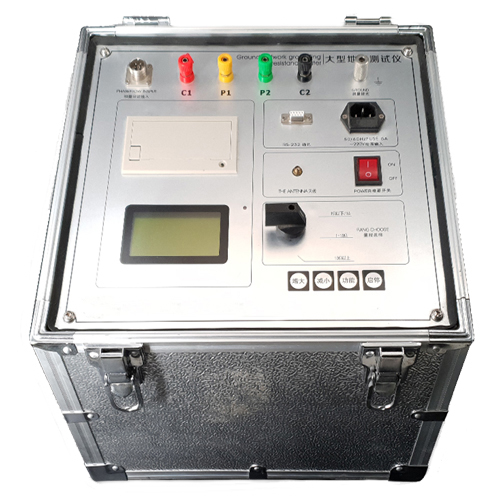

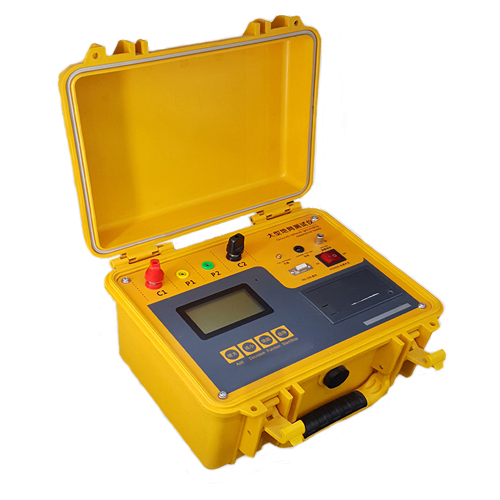

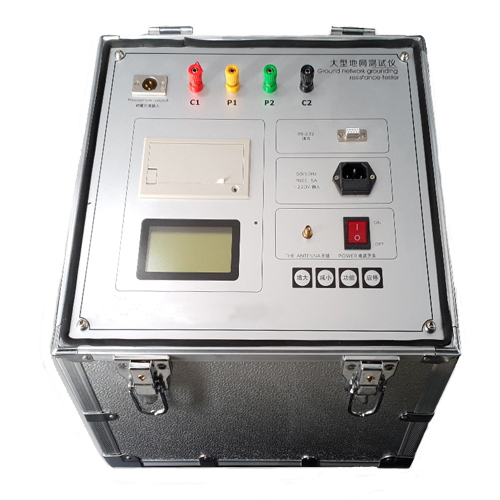

      DW103(3A)/DW850（50A）大型地网接地电阻测试仪是测量接地装置特性参数的专用仪器。仪器采用变频抗干扰技术，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。

产品特点

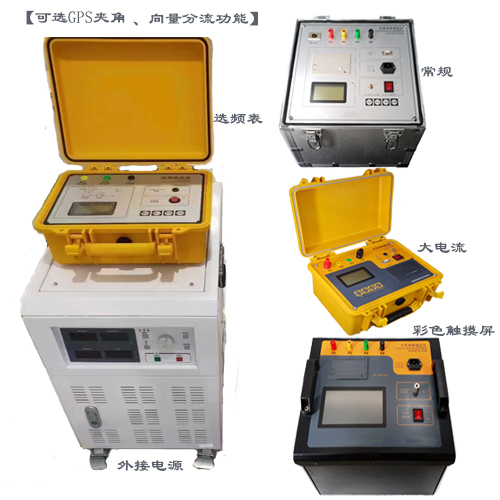

1）内外电源同时兼备（内电源1A—5A变频小电流技术加0A—50A工频大电流技术）

2）GPS夹角定位

3）向量分流测量技术

4）所有地网测试项目功能全

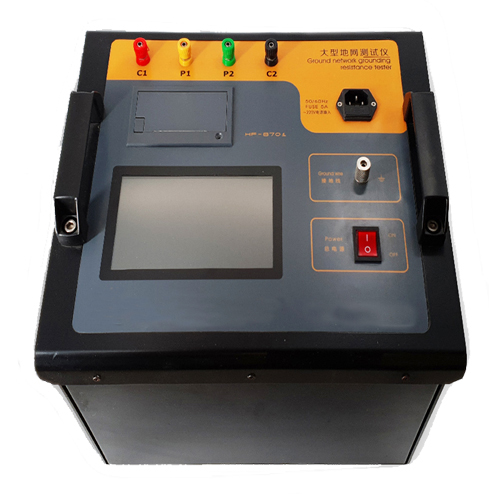

5）液晶显示 和彩屏触摸版

6）跨步电压选项设置电流输出时间控制，可以根据需要随意设置恒流输出时间

7）存储采用键盘汉字输入，方便查询

8）跨步电压完毕，电压值可以输入打印

9）用外电源模式可以扩展到大电流测量测量跨步电压和接触电压

技术参数

  ◆ 阻抗测量范围：1mΩ~1000Ω

  ◆ 辨率：0.001Ω

  ◆ 测量误差：±（读数×2％+0.005Ω）

  ◆ 抗工频50Hz 电压干扰能力：10V

  ◆ 测试电流波形：正弦波

  ◆ 测试电流频率：45Hz、55Hz 双频

  ◆ 输出电流：内电源电流 1~5A  外电源电流 0~50A（工频大电流）外接隔离变压器、恒流恒压调压器

  ◆ 输出电压：内电源电压 0~400v  外电源电压 0~800v

  ◆ 测量线要求： 电流线铜芯截面积≥1.5mm2（按电流大小选配）

                         电压线铜芯截面积：≥1.0mm2（按电压大小选配）

  ◆ 供电电源：AC220V±10％，50Hz

  ◆ 外形尺寸：440×350×210

  ◆ 仪器重量：10kg


以上所有型号都有英文版
