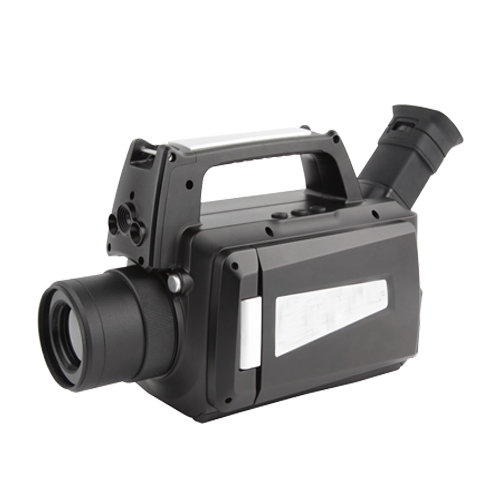

SF6气体泄漏成像仪
SF6泄漏成像仪能够在不停止作业的情况下显示并准确找到SF6物的漏气点。
(1) 成像清晰、测温准确；
(2) 采用被动式红外成像技术，电气设备无需停电，便可远距离、准确找到泄露点；
(3) 多种检测模式自由切换，包括红外模式、可见光模式、气体检测模式及高灵敏度模式；
(4) 分析功能完善，具有语音记录及录像功能，可将生成的图像记录至任何常用的录像机中，以实现快捷存档和记录；
(5) 无需特定背景，无需辅助光源，适合各种现场环境监测，操作需简单，适用于单人现场使用。
在电力行业中，SF6气体被广泛应用为绝缘介质，一旦SF6气体泄漏，对电力设备和环境都会造成极大的损害，所以检测SF6气体泄漏成为电力行业的重点监测工作，用GF706产品可在电力设备正常工作情况下对SF6气体泄漏进行远距离非接触的检测，提高工作效率，保障检测人员安全。准确地检测SF6气体泄漏点，其热灵敏小于0.025℃，可检测设备极小的温度差
|
项目
|
技术参数
|
|
探测器性能
|
探测器类型
|
制冷型量子阱焦平面阵列
|
|
像素
|
320×256
|
|
图像性能
|
视场角/最小焦距
|
14.5°×10.8°/0.5m
|
24°×18°/0.3m
|
8.8°×6.7°/0.8m
|
|
空间分辨率
|
0.79mrad
|
1.13mrad
|
0.48mrad
|
|
热灵敏度
|
≤0.025℃@30℃
|
|
探测SF6气体灵敏度
|
≤0.001ml/s
|
|
帧频
|
60Hz
|
|
聚焦
|
自动/电调焦/手动（可选）
|
|
波长范围
|
10.3-10.7um，峰值10.55um
|
|
内置可见光相机
|
500万像素CMOS，带LED灯
|
|
图像显示
|
寻像器
|
高清晰0.6”彩色OLED，带放大
|
|
液晶显示屏
|
高分辨率5”彩色数字触摸式液晶屏
|
|
测量
|
测温范围
|
-40℃- +500℃
|
|
精度
|
±2℃或±2%（读数范围），取大值
|
|
测温校正
|
自动/手动
|
|
测量模式
|
实时10个可移动点，5个可移动区域（最高温、zui低温捕捉、平均温度测量），线测温，等温分析，温差测量，温度报警（声音、颜色）
|
|
图像控制
|
调色板
|
11种调色板可选（包括铁红，彩虹，黑白，黑白反转等）
|
|
图像调整
|
自动/手动调整对比度、亮度
|
|
设置功能
|
日期/时间，温度单位℃/℉/K，语言
|
|
辐射率校正
|
0.01至1.0辐射率可调，或通过预定义的物质辐射率表校正辐射率
|
|
背景温度校正
|
自动，根据输入的背景温度
|
|
大气透过率校正
|
自动，根据输入的目标距离、相对湿度、环境温度
|
|
图像存储
|
存储卡
|
8G SD卡，最高支持32G
|
|
存储方式
|
手动/自动单帧图像存储，连续可见光、红外录像
|
|
红外图像格式
|
单帧
|
JPEG格式，带14位测量数据图像
|
|
动态
|
MPEG-4
|
|
可见光图像格式
|
单帧
|
JPEG
|
|
动态
|
MPEG-4
|
|
语音注释
|
60秒语音记录，随图像一同存储（内置麦克风）
|
|
激光指示器
|
激光指示器
|
二级，1mW/635nm红色
|
|
电源系统
|
电池类型
|
锂电池，可充电
|
|
电池工作时间
|
2小时连续工作
|
|
充电类型
|
智能充电器或电源适配器（可选）本机充电
|
|
电源系统
|
省电模式
|
有
|
|
外接电源
|
10-15V DC
|
|
环境参数
|
工作温度
|
-15℃-+50℃
|
|
湿度
|
≦90％（非冷凝）
|
|
防护等级
|
IP54
|
|
物理特性
|
重量
|
2.5Kg
|
|
尺寸
|
270mm×172mm×177mm
|
|
接口
|
电源接口
|
有
|
|
视频输出
|
标准模拟视频接口
|
|
USB2.0
|
图像、录像、测量数据和语音传送至计算机
|
网站数据仅供参考，如遇变更或调整恕不另行通知，以实际产品为准。
|
