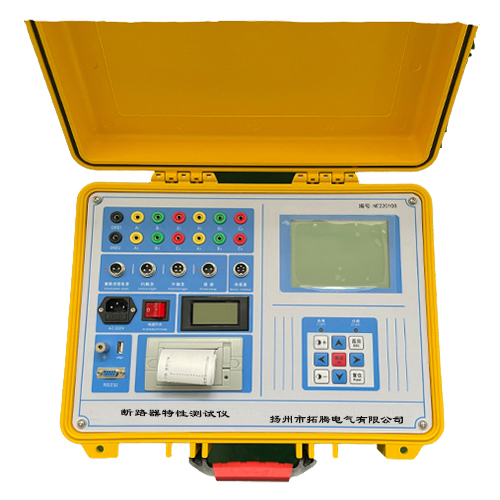

GKC-1230A/B高压开关(断路器)特性试验系统 |
发布者：扬州市拓腾电气有限公司 发布时间：2022/4/10 |
自带高频直流电源,适于多油、少油、真空、SF6、 GIS等国内外各种电压等级高压开关的动作特性测试,同时也可以进行开关的低电压试验和重合闸试验。JYK-II
功能介绍
◆ 仪器采用工控机架构,适用于国内外生产的所有型号金属触头的SF6开关、 GIS组合电器、 真空开关、油开关和柱上开关,接触器等
◆ 采样频率为100K ,测试精度更高,测试数据更准确。
◆ 传感器:加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器,安装极为方便,简捷。三相速度、行程、开距、超程等参数显示。
◆ 30A大功率直流输出, LED数字表头显示直流电压,操作方便清晰。
◆ 储能电源输出:仪器可提供最大启动电流30A的可调储能电源,一次性接好线后无须倒线就可以自动控制电机储能。注意:储能电机启动电流为其额定电流的10倍以上。一般用于给35kV及 以下真空开关现场储能为宜。
◆ 闭锁解除电源:直接代替现场直流电源,解除开关闭锁,方便完成开关试验。
◆ 主机大屏幕、直透式、宽温带背光液晶,对比度电子调节。完善的全中文菜单提示操作,开关动作一 次,显示所有数据及波形图谱。
◆主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间; USB接于数据转移和程序升级。RS232接口,可用于联机操作(选配)。
◆ 仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析。内置快速微型打印机, 打印所有数据及图谱。
◆ 断路器，隔离开关等开关设备磨合寿命测试功能,一机多用。
技术指标
重合闸: 每断口合一分，分一合,分-合-分;金短时间(合分时间)、 无电流间隔时间值。分闸1时间，合闸1时间，分闸2时间均可显示。
弹 跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速 度: 刚分、刚合速度，最大速度，时间-行程特性曲线。
行 程: 总行程，开距，超程，过冲行程，反弹幅值。
动作电压: 机内提供DC0~ 270V/ 30A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
电 流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
