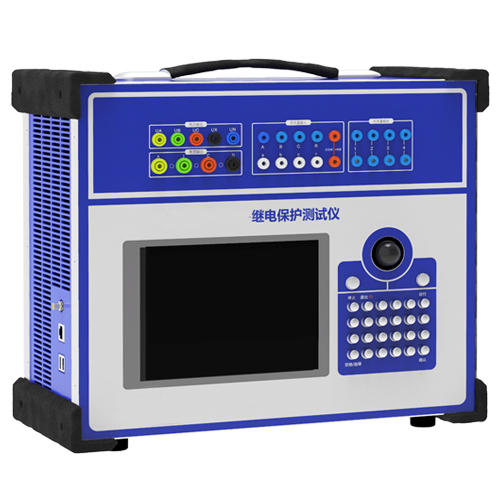

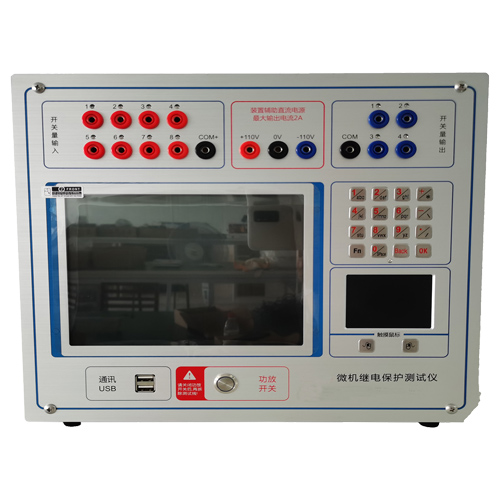

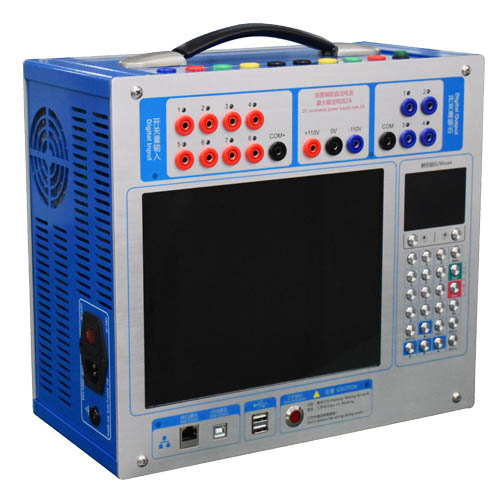

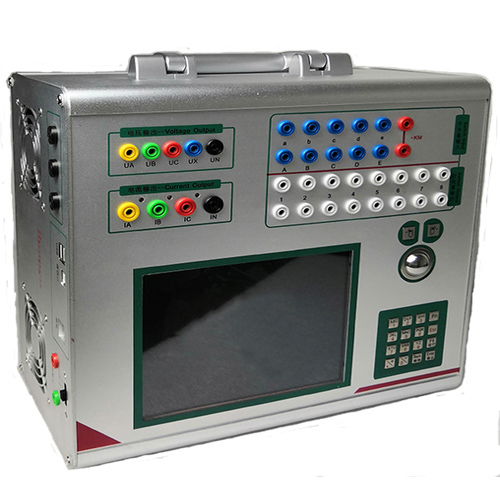

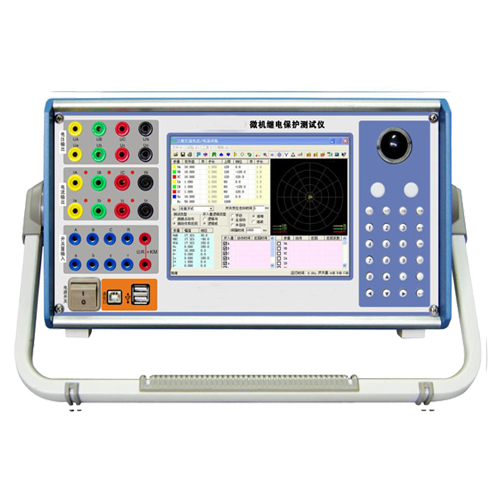

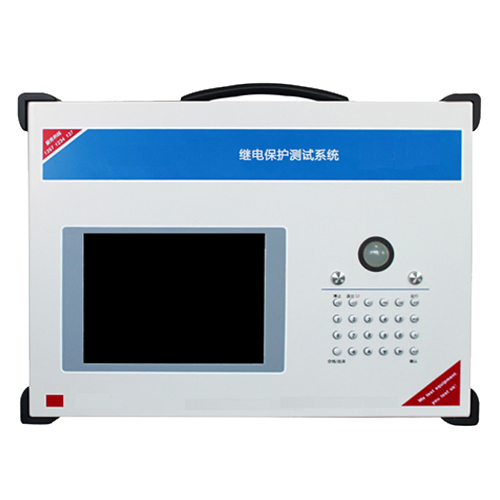

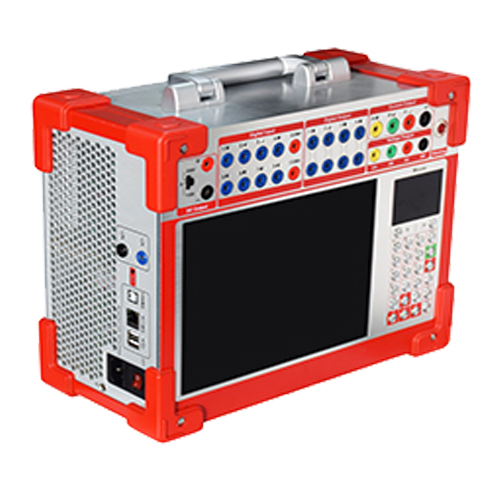

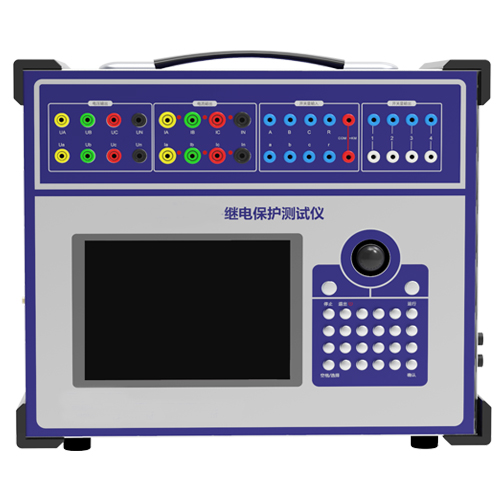

微机继电保护测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2022/4/7





      可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、转换性故障进行整组试验.

功能介绍

  ● 电压电流输出灵活组合。具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V ,电流三并可输出120A ,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

  ● 单机操作方便。装置面板设有轨迹球鼠标、优化键盘以及大屏幕6.4‘’TFT真彩色LCD液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。

  ● 双操作方式。除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。

  ● 新型高保真线性功放。输出端一直坚持采用高保真、 舸靠性模块式线性功放,而非开关型功放,不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

  ● 高性能主机。输出部分采用DSP控制,运算速度快, 实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,镇小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  ● 软件功能强大。可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,矢图,联机打印报告等。

  ● 具有独立专用直流电源输出。装置设有一路110V 及220V专用可调直流电源输出。

  ● 接点丰富。具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。

  ● 接口完整。装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信。

  ● 完善的自我保护功能。散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

  ● 轻小型高集成单机和一-体化结构。采用了大高科技精心设计的超轻小型结构,使得整机极其小巧轻便。

技术指标

型号





交流电流输出

3路,每路40A/450VA,三相并联120A/1000VA

6路,每路30A/450VA,六相并联180A

交流电压输出

 4路,每路120V/80VA,线电压240V/120VA

6路,每路120V/80VA,线电压240V

  输出精度

 0.2%(主量程范围内)

0.2%(主量程范围内)

  直流电流输出

 3路,每路±10A/200VA

6路,每路±10A/200VA

  直流电压输出

 3路,每路±160V/80VA

6路,每路±160V/70VA

  输出精度

 0.5%(主量程范围内)

0.5%(主量程范围内)

  相    位

 0~360°

0~360°

  相位精度

 <0.2°

0.2°

  输出频率

 0~1200Hz

0~1000Hz

  频率精度

 <0.001Hz

0.001Hz

  叠加谐波

 2~24次

2~20次

  开入量

 8路

8路

  开出量

 4对

4对

  独立直流

 DC110/220V,额定电流1.5A

DC110/220V,额定电流1.5A

  尺    寸

 396×354×178mm

396×354×178mm

  重    量

 16Kg

17Kg

可选 交流输出精度:0.1%(主量程范围内)直流输出精度:0.2%(主量程范围内)

       可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、转换性故障进行整组试验.

功能介绍

  ● 电压电流输出灵活组合。输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、 6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式。

  ● 单机操作方便。装置面板设有轨迹球鼠标、优化键盘以及大屏幕6.4‘’TFT真彩色LCD液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。

  ● 双操作方式。除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。

  ● 新型高保真线性功放。输出端一直坚持采用高保真、 舸靠性模块式线性功放,而非开关型功放,不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

  ● 高性能主机。输出部分采用DSP控制,运算速度快, 实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,镇小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  ● 软件功能强大。可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显矢图,联机打印报告等。6相电流可方便进行三相差动保护测试。

  ● 具有独立专用直流电源输出。装置设有一路110V 及220V专用可调直流电源输出。

  ● 接点丰富。具有10个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。

  ● 完善的自我保护功能。散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。


     备注:六相继保仪可进行试验项目有:逆变试验、状态序列、谐波、整组试验、差动保护、自投、同期试验、线路定值、距离保护、阻抗特性、频率试验、常规试验、时间特性。

继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。首先可以根据相数选型,他有单相的三相的和六相的还有九相的,其次他有机械式的和微机式的等多种类型。再就是做备自投等试验一般是选6相以 上继保仪,那样接线方便不用来回倒线。根据电压等级来选,那就是35kV等以下的可以选三相, 110kV电压等级以上的建议选6相以上的继保仪。
