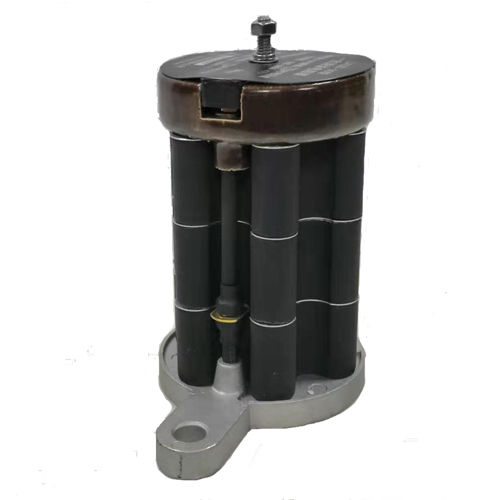

LXQ-Ⅳ系列 6-35kV PT一次消谐器

发布者：扬州市拓腾电气有限公司发布时间：2022/3/26

LXQ-Ⅳ型齿轮形消谐器特点：

① 电阻片呈齿轮状，与圆形相比，电阻表面积增加50%以上，散热面积增大，相应的容量也增加。在电网最苛刻的故障条件下，如长时间的间隙性接地，齿轮形消谐器的容量完全满足要求。在相同体积下，其他类型消谐器是不具备此种条件。

② 电阻片高度降低，消谐器整体高度有所减小，更有利于空间有限的压变柜内安装。

③ 消谐器电阻片数增多，有利于组装多种电压等级的消谐器，除了满足电网电压等级——3、6、35、20、35kV的要求外，还能满足发电机电压等级，如13.8、15.7、18、22、24、26kV的要求。

④ 若消谐器安装在户外，与中间有孔消谐器相比，中间无孔的齿轮形消谐器的电阻值受天气潮湿影响小得多。有中孔的消谐器在受潮后，孔内潮气长时间不易蒸发，使得消谐器的电阻值长期处在不能消谐状态。

⑤ 齿轮形消谐器的绝缘强度能够与压变中性点弱绝缘相匹配，当压变中性点产生很高的电压时，齿轮形消谐器上的放电间隙会先放电，且能自恢复，有利于保护压变中性点绝缘。因此，LXQ-Ⅳ型消谐器不再区分带“D”与不带“D”的类别。方便用户使用。

对应技术参数不变，如下：

序	项目		LXQⅣ-3型	LXQⅣ-6型	LXQⅣ-35型	LXQⅣ-20型	LXQⅣ-35型
1	通过交流35mA（峰值/√2）时	电压(V)峰值/√2	240~300	480～600	800～3500	1400～1700	2350～2625
1	通过交流35mA（峰值/√2）时	电阻（kΩ）	＞24	＞48	＞80	＞140	＞235
2	2小时交流电流200mA通过后	① 无任何损坏（不含塑料铭牌） ② 冷状态下，35mA的电阻在合格范围内。

消谐电阻器型号说明

原型号			升级后型号	备注
LXQI-6	LXQII-6	LXQIII-6	LXQIV-6	安装尺寸不变。不再区分带“D”(电压互感器弱绝缘用)与不带“D”（电压互感器强绝缘用）的类别。方便用户使用。
	LXQII(D)-6	LXQIII(D)-6
LXQI-10	LXQII-10	LXQIII-10	LXQIV-10
	LXQII(D)-10	LXQIII(D)-10
LXQI-35	LXQII-35	LXQIII-35	LXQIV-35
	LXQII(D)-35	LXQIII(D)-35
