电量变送器|TN-BS系列智能电量变送器

发布者：扬州市拓腾电气有限公司发布时间：2022/3/23

产品简介　　

TN-BS系列电量变送器是一种将电网中的电流、电压、频率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。

GB/T 13850-1998

技术指标

技术参数		指标
精度等级		0.5，0.2
输入	标称值	电流1A 5A；电压100V 300V 500V等
	过载	持续1.2倍；瞬时电流10倍/2秒；瞬时电压2倍/10秒
	吸收功率	＜0.3VA（电流输入）；电压输入，＜0.3VA（100V时）
	吸收功率	0.6VA（300V时），＜1VA（500V时）
	频率	45Hz～65Hz
输出	标称值	4～20mA优选，或0～20mA，0～5V，0～10V等
	负载电阻	电流输出时＜600Ω，电压输出时＞1kΩ
	波纹含量	0.5%　峰值
	响应时间	＜400ms
电源	电压	AC110/220V±15% 或 AC、DC85V～265V
	功耗	交流电流，电压类＜3VA，功率类＜4VA
	绝缘电阻	＞100MΩ
	耐压强度	输入/输出/电源之间2.0kV/1min,50Hz
	雷电冲击电压	输入/输出/电源之间6.0kV
环境	温度系数	0℃～+60℃时，＜100ppM/℃
	温度	工作：-10℃～+55℃，存贮：-25℃～+70℃
	湿度	＜90%RH，不结露，无腐蚀性气体场所
	海拔	＜2000m
	安装方式	0.5级TS35导轨，0.2级螺钉固定柜体上

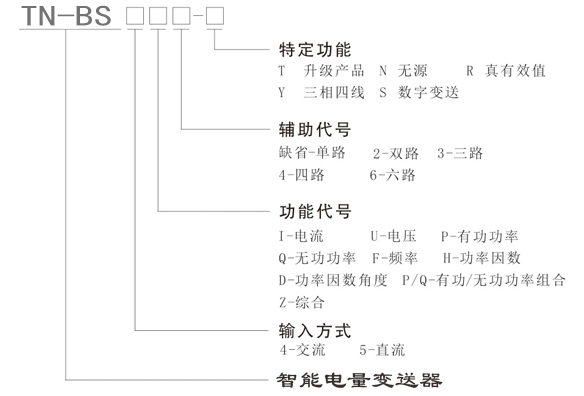

规格

产品名称	产品型号	输入方式		输出设置			说明	辅助电源
产品名称	产品型号	4-交流	5-直流	模拟量	数字量	电能脉冲	说明	辅助电源
单路电流、电压变送器	TN-BS□I	●	●	1路				AC/DC 80～270V
	TN-BS□U	●	●	1路
	TN-BS4I2	●		2路			二入二出或一入二出相互间隔离
	TN-BS4U2	●		2路			二入二出或一入二出相互间隔离
	TN-BS4IR	●		1路			真有效值测量
	TN-BS4UR	●		1路			真有效值测量
	TN-BS□I-S	●	●		√		数字变送
	TN-BS□U-S	●	●		√		数字变送
	TN-BS4I-N	●		1路			需外供低压直流电源	DC12V或24V
	TN-BS4U-N	●		1路			需外供低压直流电源	DC12V或24V
三路电流变送器	TN-BS4I3	●		3路				AC/DC 80～270V
三路电压变送器	TN-BS□U3	●		3路
功率变送器	TN-BS4P	●		1路			三相三线
	TN-BS4Q	●		1路			三相三线
	TN-BS4P-Y	●		1路			三相四线
	TN-BS4Q-Y	●		1路			三相四线
	TN-BS4P/Q4T	●		4路	√
频率变送器	TN-BS4F TN-BS4F-S	●		1路
频率变送器	TN-BS4F TN-BS4F-S	●			√
功率因数变送器	TN-BS4H	●		1路
功率因数变送器	TN-BS4H-S	●			√
功率因数角度变送器	TN-BS4D	●		1路
功率因数角度变送器	TN-BS4D-S	●			√
综合电能变送器	TN-BS4Z6	●		4路	√	2路	组合变送

单相电流、单相电压变送器

规格型号指标			TN-BS4I	TN-BS5I	TN-BS4U	TN-BS5U
精度等级			0.2级 0.5级
输入	标称值		1A 、5A等	20mA等	100V、220v、380V等	75mV等
	频率		50/60Hz±10%
输出	模拟量	标称值	0～20mA、4～20mA、0～5V等
		负载电阻	电流输出时：RL＜1KΩ；电压输出时：RL≥5KΩ
	数字量		RS-485接口 MODBUS-RTU协议；波特率：默认4800（可选2400 、9600）bps
电源	辅助电源		AC/DC 80～270V
	功耗		≤3.5VA

续三相交流电流、电压变送器
