复合外套金属氧化锌避雷器|交流金属氧化物避雷器

发布者：扬州市拓腾电气有限公司发布时间：2022/3/17

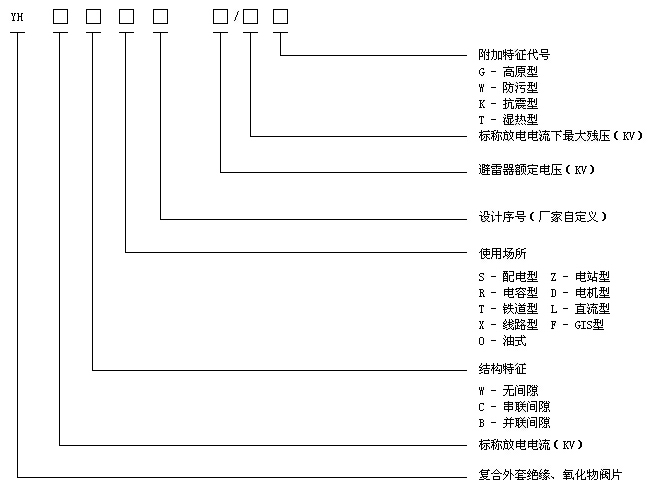

产品型号定义JB/T8459-2011

GB11032-2020标准交流无间隙金属氧化物避雷器

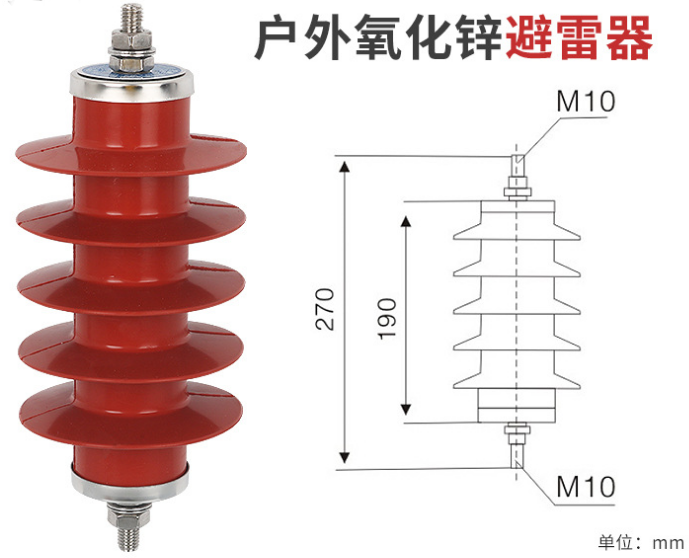

0.22kV～220kV交流系统用复合外套（YH系列）、瓷外套（Y系列）、GIS金属封闭（YF系列）金属氧化物避雷器，适用于0.22kV～220kV交流系统的过电压保护，同时，根据用户的不同需要，生产各种适用于特殊地区及场合使用的避雷器。

系统标称电压 kV	避雷器型号	避雷器额定电压 kV	持续运行电压 kV	残压 ≤kV			直流参考电压（1mA） ≥kV	工频参考电压（阻性电流1mA）	2ms方波通流容量 A	4/10大电流冲击耐受能力 kV	爬电距离 mm
系统标称电压 kV	避雷器型号	避雷器额定电压 kV	持续运行电压 kV	1/4	8/20	30/60	直流参考电压（1mA） ≥kV	工频参考电压（阻性电流1mA）	2ms方波通流容量 A	4/10大电流冲击耐受能力 kV	爬电距离 mm
0.22 0.38	YH1.5WS-0.28/1.3 YH1.5WS-0.5/2.6	0.28 0.38	0.24 0.42		1.3 2.6		0.6 1.2	0.28 0.5	75	10	46
3	YH5WS-5/15 YH5WZ-5/13.5	5 5	4 4	17.3 15.5	15 13.5	12.8 11.5	7.5 7.2	5 5	150 200	65	95 105
6	YH5WS-10/30 YH5WZ-10/27	10 10	8 8	34.6 31	30 27	25.6 23	15 14.4	10 10	150 200	65	227 245
10	YH5WS-17/50 YH5WZ-17/45	17 17	13.6 13.6	57.5 51.8	50 45	42.5 38.5	25 24	17 17	150 200	65	370 386
35	YH5WZ-51/134	51	40.8	154	134	114	73	51	400	100	1090
66	YH5W-84/221 YH5W-90/235 YH10W-90/235	84 90 90	67.2 72.5 72.5	254 270 264	221 235 235	188 201 201	121 130 130	84 90 90	600 (800)	100	2314 3150 3150
110	YH5W-96/250 YH5W-100/260 YH5W-102/266 YH5W-108/281 YH10W-96/250 YH10W-100/260 YH10W-102/266 YH10W-108/281	96 100 102 108 96 100 102 108	75 78 79.6 84 75 78 79.6 84	288 299 305 323 280 291 297 315	250 260 266 281 250 260 266 281	213 221 226 239 213 221 226 239	140 145 148 157 140 145 148 157	96 100 102 108 96 100 102 108	600 (800)	100	3150
220	YH10W-192/500 YH10W-200/520 YH10W-204/532 YH10W-216/562	192 200 204 216	150 156 159 168	560 582 594 630	500 520 532 562	426 442 452 478	280 290 296 314	192 200 204 216	600 (800)	100	6300
