产品概述

      随着国内变电站电压等级的逐步提高，目前电力部门SF6高压断路器的使用量大约以15%/ 年的速度增长，在高压、超高压及特高压开关领域，SF6气体几乎成为唯一的绝缘和灭弧介质，但SF6高压开关大多是安装在室内，空气流动较为缓慢，一旦SF6气体发生泄露，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。因为绝缘程度降低，同时也对高压断路器的灭弧效果极大程度的降低，对断路器本体造成损坏。因此一旦发现SF6气体发生泄露，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。

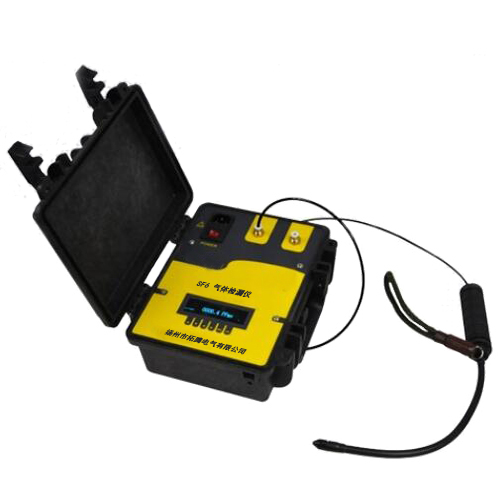

      GLD-1510便携式SF6气体定量检漏仪是一款高精度、高灵敏度的运用非分散红外（NDIR）技术来定位和量化泄漏的泄漏探测器。主要应用于电力行业GIS和SF6充气式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。

应用范围

 ◆ 高压开关设备

 ◆ 直升飞机转子叶片

 ◆ 气体输送系统

 ◆ 检测灭火器

 ◆ 建筑物通风率研究

 ◆ 检测危险物

 ◆ 贮存容器

产品优势

 ● 无放射源，无辐射危险

 ● 无需耗材,无需定期更换高压高纯氩气

 ● 无接近高压气体的危险

 ● 无需定期更换传感器，无须二次投资，性价比高

 ● 性能稳定，维护费用低。无需每年做线性校准无易损件

 ● 不受湿度影响,不受环境污染影响，无本底影响误差

 ● 高灵敏度探测泄露可达0.1ppmv

 ● 严重泄露或SF6浓度达到100%时不会污染或损坏检测器

技术特点

 ◆ 能对SF6电气设备的泄露进行定性及定量的检测。

 ◆ 能准确定位SF6气体电气设备的泄露故障点。

 ◆ 同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现。

 ◆ 独具匠心的操作界面，简洁实用的人机的交互方式，给用户良好的视觉享受

 ◆ 采用非分散红外（NDIR）技术，德国原装进口品牌传感器.

 ◆ 测试速度快，3s即可达到数据稳定状态，数据重复性好。

 ◆ 带温度和压力补偿，可完美实现不同温度和压强环境下对气体浓度的补偿。

 ◆ SF6气体单一响应，对其它任何气体不响应，不会出现误报情况。

 ◆ 非气体接触测量特性能保证任何浓度下都不会出现传感器中毒现象。

 ◆ 传感器恒温室，能保证传感器在任意环境温度下不发生温度漂移。

 ◆ 采用军工OLED显示屏，能保证强光直射条件下数据清晰可见。

 ◆ 秉承欧洲简洁低耗的设计理念，经过软硬件优化，内置锂电，超长待机

 ◆ 在进行现场检测工作时，操作人员可随身佩戴进行爬高工作。

 ◆ 改进了之前型号彩屏阳光下看不清的缺陷，更适合现场人员使用。

 ◆ 声光分段报警，保证现场操作人员在不需要看数据的条件下发现泄漏点。

 ◆ 测试管路可做长短任意调整，可根据实际情况选取合适的测量管路长度。

 ◆ 膜片泵吸采样方式，保证测试气路的密闭性。

 ◆ 配有防滑手柄、蛇形探头以及防跌落腕带，保证用户使用方便安全。

 ◆ 配送手机微信电力计算小程序，用于年泄露率的计算，只需填写相关数据，自动计算出年泄漏率值，省去繁琐的人工操作。

 ◆ 以浓度数据加上检测时间的方式存储数据，方便工作人员准确调出所需数据。能存储超过8000组检测数据值。

 ◆ 外壳优选航空高强度、全屏蔽、超轻型全铝材质结构

 ◆ 外包装采用高强度特殊工程塑料，防滑，防水，防尘，防爆

 ◆ 可支持切换中英文操作语言（选配）

 ◆ SF6气体浓度单位PPmv，mg/m3可快速切换显示（选配）

 ◆ 可支持监测环境中或密闭空间中SF6浓度并报警，气体浓度实时曲线显示模式（选配）

 ◆ 可实现本机存储、查看、删除历史数据及报警记录，可直接通过USB连接电脑，快速下载存储数据的TXT文档；配上位机软件下载、存储、分析、打印数据。（选配）

技术参数

 ◆ 测量原理：非分散红外，双波长原理

 ◆ 检测量程：0---1500ppm

 ◆ 检测分辨率 ：0.1PPmv

 ◆ 检测范围：0～1500PPmv

 ◆ 检测精度：±2%FS（0---1500ppm）

 ◆ 重复性误差：≤±1%

 ◆ 检测响应时间：≤10秒

 ◆ 检测恢复时间：≤15秒

 ◆ 长期稳定性（跨度）：≤±20 ppm，超过1000小时的周期

 ◆ 长期稳定性（零）：≤±20 ppm，超过1000小时的周期

 ◆ 采样方式:泵吸式，流量可达1L/min

 ◆ 零点漂移： ≤±1%（F.S/年）

 ◆ 线性误差：≤±1%

 ◆ 存储功能：可存储8000组数据

 ◆ 显示方式：3.5英寸军工OLED显示屏（太阳光直射下可见数据）

 ◆ 充足电（约3小时），可连续使用12小时以上。外接电源状态下也可正常工作。

 ◆ 峰值电流：<700mA

 ◆ 平均功率：<2W

 ◆ 使用空气压力：800---1150hPa

 ◆ 环境工作湿度：0---95%RH

 ◆ 工作温度：-20℃---50℃

 ◆ 存储温度：-20℃---60℃

 ◆ 工作湿度：0---95% （无冷凝）

 ◆ 外形尺寸：240mm*215mm*115mm

 ◆ 重量：1.5公斤
