SB448智能毫秒计交直流接线图 |
发布者：扬州市拓腾电气有限公司 发布时间：2021/10/26 |

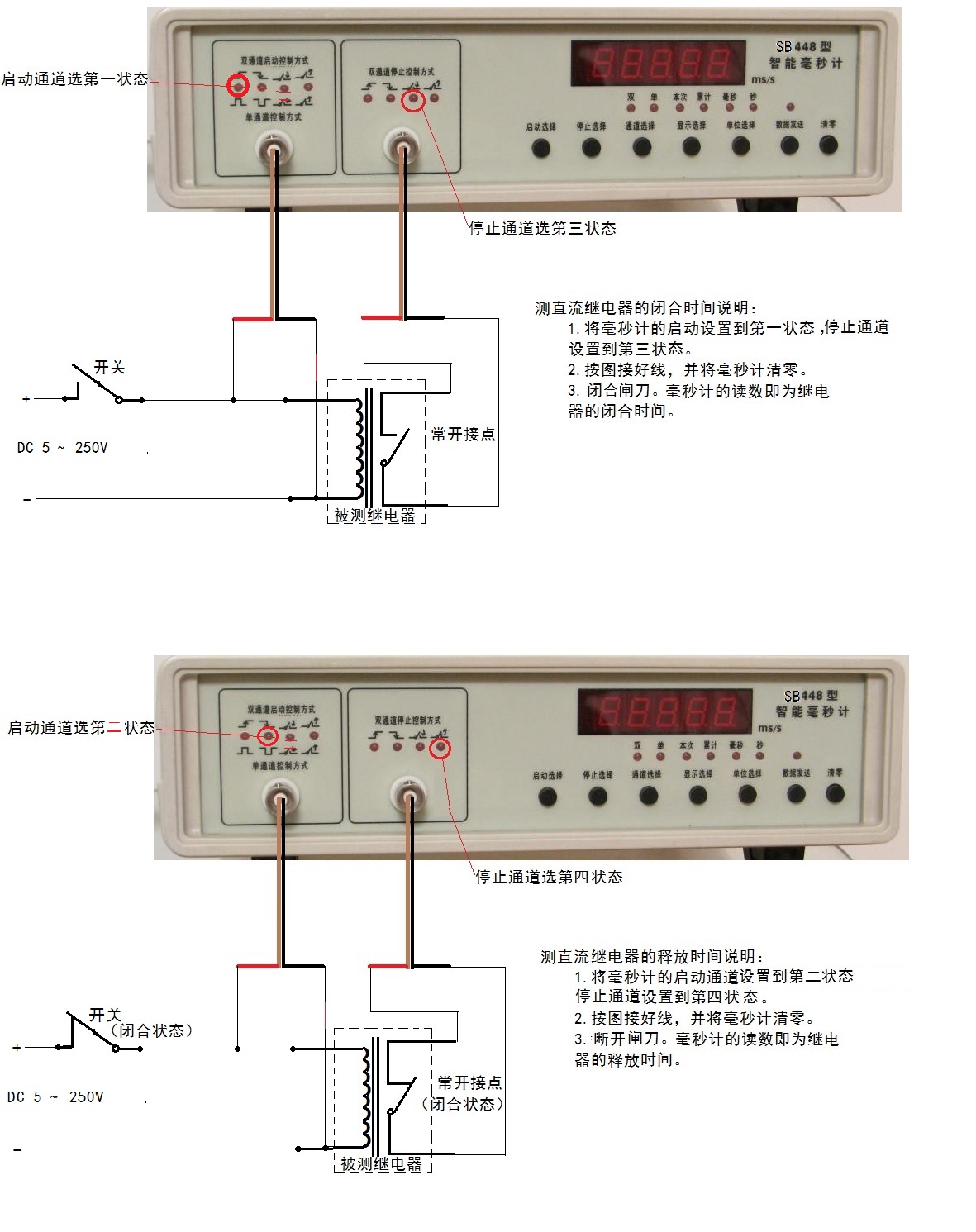

直流接线

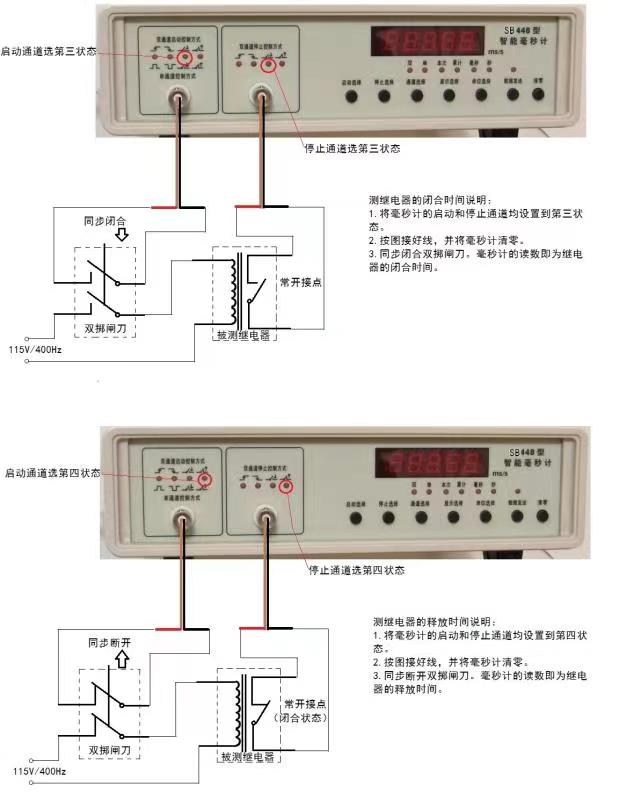

交流接线 启动端控制需要加一个双掷闸刀，一刀控制继电器线圈，另一刀接毫秒计，选第三个灯亮状态。 交流不用电位控制，按下图加双掷闸刀，用空节点（第三个状态）即可。由于双掷闸刀的闭合是同步的，所以继电器线圈通电的同时，毫秒计就开始计时。继电器的触点闭合时，停止计时。
|
