绝缘子污秽度在线监测系统
发布者:扬州市拓腾电气有限公司 发布时间:2021/10/14



高压输电线路绝缘子污秽度在线监测系统能够对高压运行环境中绝缘子盐密度、灰密度、气温、相对湿度等进行实时监测,并通过GSM/CDMA/GPRS或3G网络将监测信息发送给远程监控中心,由运行于监控中心的监控软件进行数据显示、存储,并综合各种参数计算分析得出绝缘子的绝缘水平。

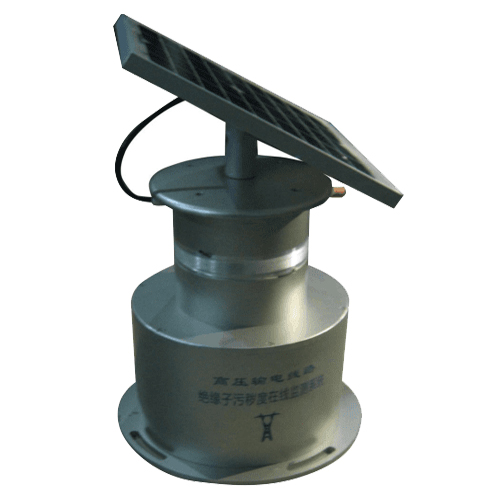

      该系统采用太阳能电池板+蓄电池供电方式,安装方便。投入运行后,可使运营部门及时掌握绝缘子的污秽状态及发展趋势,据此科学安排检修时间,有效预防线路污闪事故,减少经济损失,提高线路安全运行及信息化管理水平。

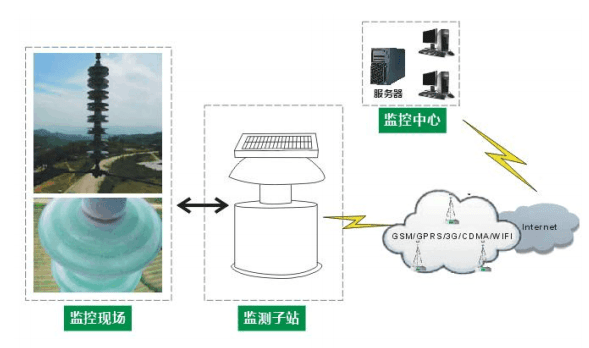

系统组成

       输电线路绝缘子污秽度在线监测系统由若干监测子站和服务器组成。其中,监测子站部署在电力杆塔上。监测子站主机包括污秽度采集单元、GPRS/3G网络通信模块、充电控制电路,蓄电池等(可选配温度/湿度/大气压采集单元,雨量采集单元等),监测子站负责从各采集单元接收数据,并将其通过GPRS/3G网络发送给远程服务器。
      服务器部署在监控中心机房内,运行监控软件,通过Internet获得监测子站数据。监控中心对绝缘子盐密度、灰密度等状态参数进行数据显示、存储、统计报表并结合绝缘子自身设计参数进行分析,完成多参数预警功能。在服务器上主要运行服务器软件、数据库,需要配备的设备包括防火墙、宽带连接、UPS电源等。

产品特性

      系统采用光纤传感器,测量精度高,不降低绝缘子串的绝缘特性和机械强度;
      通信方式灵活,支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G网络;
      为工业级产品,采用防水金属外壳,适用于各种恶劣的气候环境;
      系统采用低功耗设计,采用动态电源管理策略以满足节电要求;
      配备完善的后台软件,具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能,可对绝缘子状态进行趋势分析;
      满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》(Q / GDW 242-2010)
      满足国家电网公司企业标准《输电线路现场污秽度监测装置技术规范》(Q/GDW 558-2010)
      满足南方电网公司企业标准《南方电网输电线路监测系统通信规约》


技术指标

      盐密度测量范围:0mg/cm2~1.0mg/ cm2 ;准确度:±10%;
      灰密度测量范围:0mg/cm2~2.0mg/ cm2 ;准确度:±10%;
      温度测量范围:-40℃~+120℃;测量精度:≤±0.5℃;
      湿度测量范围:0~100%RH;测量精度:≤±3%RH;
      工作环境:温度:-40℃~+85℃;相对湿度:≤100%;大气压力:550hPa~1060hPa;
      防护等级:IP65;
      工作功耗:≤2W; 待机功耗≤0.5W;
      供电方式:太阳能+蓄电池,输入电压+12V;
      电池使用寿命:≥3年,无外部充电时可连续供电30天以上;
      MTBF:≥80000小时;
      重量:≈10kg;
      适用对象:10KV~800KV高压输电线路。

应用案例

      输电线路绝缘子污秽度在线监测系统成功应用于广西某地项目,该系统自安装以来,客户反映很好,其外观及可靠性等深受好评,已投入使用3年,运行情况良好。该系统同样成功应用于内蒙古某地项目,运行时间已经达到了2年,运行情况良好,深受客户好评。
