手持智能型防雷元件测试仪|SPD现场检测仪

发布者：扬州市拓腾电气有限公司发布时间：2021/8/14

产品特点

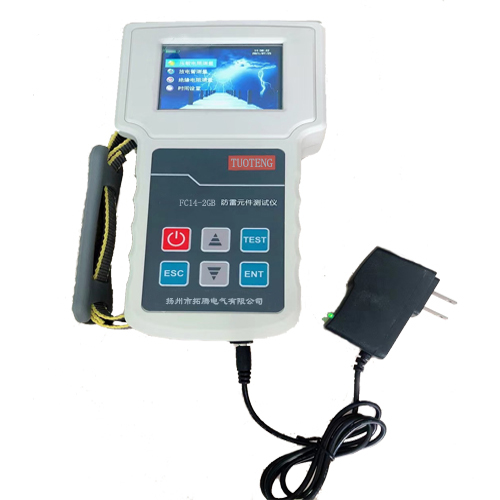

FC14-2GB智能型防雷元件测试仪又名防雷元件测试仪、SPD现场检测仪，用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等器件的直流参数进行测试的专用仪表。本仪表采用大容量锂电池供电，克服了传统产品需要插电使用不方便现场操作的缺点，电压输出达到2000V应用范围更加广泛，具有高压短路保护、自动放电功能、仪表可靠安全耐用。同时采用高精度彩色触摸屏幕显示，一键式自动测试，造作简单。可设置电压输出范围，对同等参数的器件进行快速测试、筛选。电阻测试电压可以自由设定，防止被测器件耐压不够造成击穿。具有自动亮度调节、关机等功能，节省电池电量。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。FC14-2G 输出电压1700V

技术指标

测量功能	输出电压	测量范围	精度	分辨率
压敏电阻	起始动作电压U1mA	0～2000V	±2%rdg±3dgt	1V
压敏电阻	漏电流I0.75,1mA	0.1~199.9uA	±2%rdg±10dgt	0.01uA
放电管	放电电压	10～2000V	±2%rdg±3dgt	1V
绝缘电阻	50-2000V	0～20G	±3%rdg±10dgt	O.OO1M

产品参数

功能	压敏电阻、放电管放电电压和漏电流测量、绝缘电阻测试
环境温度湿度	23℃±5℃，75%rh以下
电源	DC12V 2200mAH锂电池,连续待机5小时以上
测量方式	直流压降法
换档	全自动换档
背光	有
显示模式	电阻式触摸彩屏
测量指示	测量中有相应文字提示
LCD尺寸	3.5寸
仪表尺寸	长宽高：220mm×135mm×55mm
测试线	红色1米黑色1各一条
过压保护	有
溢出显示	超量程溢出时“OL”符号指示
合格判断功能	有
电池电压	电池电压低符号显示，电池电压低时提醒及时充电
自动关机	开机15分钟后自动关机
功耗	待机: <140mA(亮度最低)
	最高亮度：<200mA
	测量：<330mA(亮度最低)
质量	仪表：1230g (含电池)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
绝缘电阻	200MΩ以上(电路与外壳之间500V)
耐压	AC 3000V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；

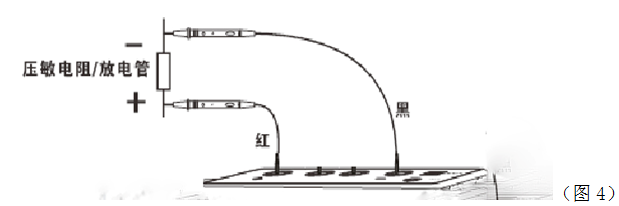

压敏电阻测试接线
