一、产品概述

      在0.4KV低压三相四线制城网和农网配电系统中，用电负荷大多为单相负荷。用电的不同期及用电量大小的差异，致使按三相户数平均设计的台区配网在实际运行中存在不平衡状况。绝大多数台区三相不平衡度超标或严重超标。

三相负荷不平衡会产生一系列的危害：

1、配变损耗严重，变压器发热，极易引发火灾，影响用电设备的安全运行。

2、中性线电流大，导致线路压降增大、损耗增大、中性线温升增大。

3、中性点偏移，导致末端电压降低，电压不合格率上升。

4、负荷偏相可能导致台区单相过载，引发保护装置动作，导致大面积停电。

人工对负荷调相费时、费力、时效性差，不能有效解决日益严重的三相负荷不平衡带来的挑战。

电网公司越来越重视三相负载不平衡治理工作，先后出台了《关于开展配电台区三相负载不平衡问题治理工作的通知》等文件，要求按照“源头预防、常态监测、科学施测、动态治理”的原则，建立配电台区三相负载常态监测与动态调整管理机制，切实提高配电台区供电质量，提升配电电网安全经济运行水平。

         PEC-S30换相开关式三相不平衡治理装置是一种实时、智能的自动负荷调控系统，对单相负荷进行有换相调度，完美有效地解决低压配网三相不平衡问题。

二、系统组成

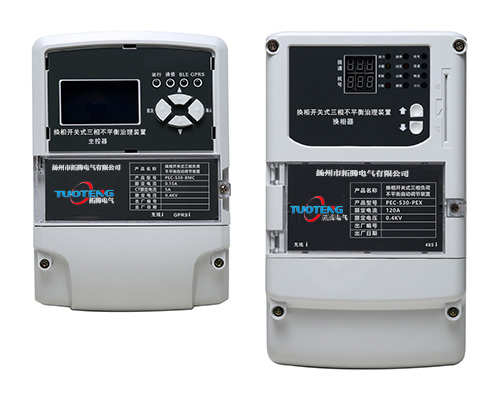

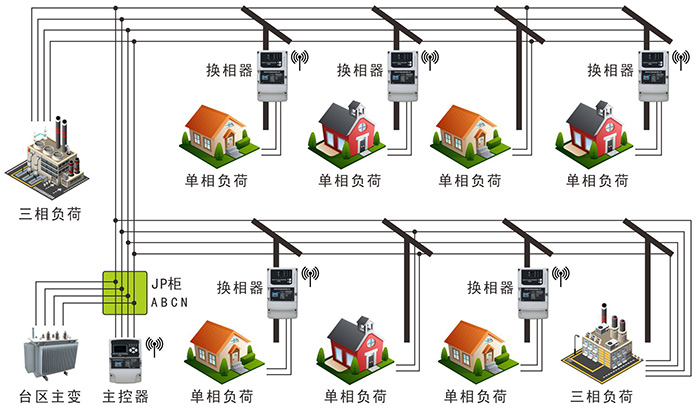

        换相开关式三相不平衡治理装置由主控器和换相器组成。主控器负责采集台区实时负荷数据，分析各换相器的负荷电压、电流，形成并发送指令到换相器。换相器接收主控器的指令换相。主控器与换相器之间通过230MHz无线通信。可根据台区变压器容量及不平衡的严重程度，配置一台主控器及若干台换相器。

三、产品特点

1.  等电压0毫秒无缝换相技术，换相不中断供电。

换相时间0毫秒，换相时间精准可控。换相过程由电力电子器件完成，无机械触点、不产生电弧；换相结束后由永磁开关保持稳态，无损耗。

2.  换相过程无涌流，换相平稳可靠。

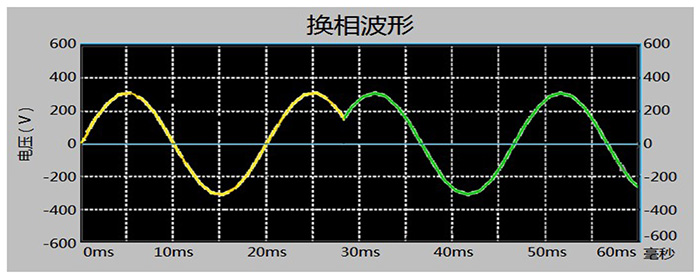

由于换相时间为0毫秒，换相过程仅在两相电压相等的时刻相位跳变120°，属于自然换相，因此无电压突变、无涌流。

3.  精准定位换相器，确保配网各支路逐段平衡。

独有的逐段压降综合算法，优先调整距离线路不平衡度极值处最近的换相器，由此可确保线路每处的平衡度最优，更加有效的降低中性线电流，提高末端供电电压。

4.  对各类用电设备无不良影响。

等电压0毫秒无缝换相技术，不会造成供电中断和电压暂降，完全不影响用户用电；对感性、容性、阻性负载均可稳定可靠换相。

5.  功能灵活，参数化设计。

可设置换相条件，用户可按需求对换相调荷进行限制，如：负载率、不平衡度、中线电流等，只有当满足了设定的条件时，系统才自动进行换相调荷。换相开关过载容量可设置，换相开关在过载时会切断负载进入闭锁保护，以防负载侧短路或超负荷损坏设备，过载保护的限制可由用户自行设定。主控器具备多种通信方式，便于管理监控。主控器与换相开关采用230MHz无线通信，同时可选RS485、GPRS等通信接口，便于与其他设备和系统交换数据。台区管理分层，便于大规模部署，台区管理按归属地、台区号、换相开关号自上而下的体系管理，在大规模部署时清晰明了而迅速定位。产品寿命管理，保证可靠运行，每台换相开关保证换相次数不小于20万次。

四、产品参数

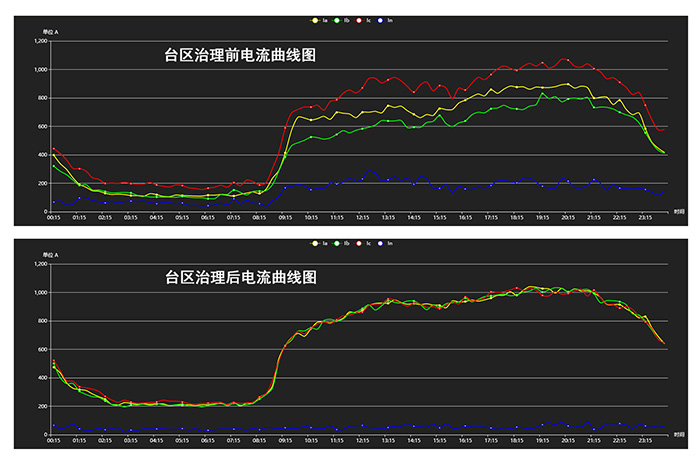

五、运行案例

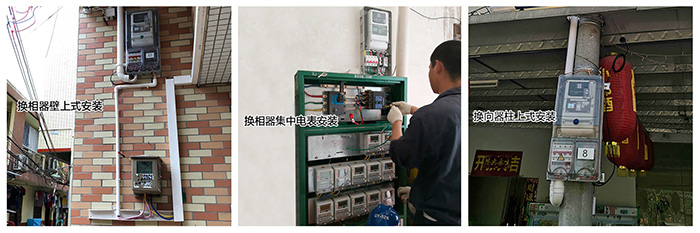

六、现场安装范例
