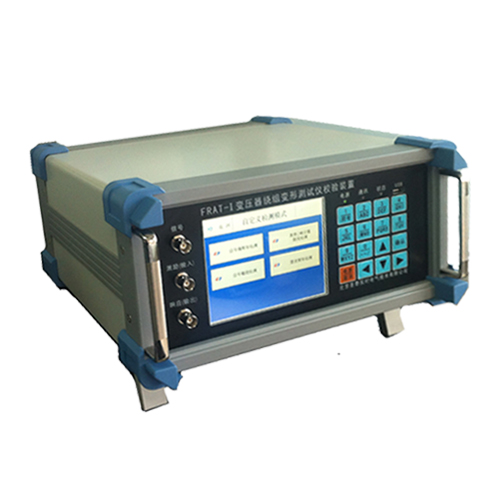

FRAT-I变压器绕组变形测试仪检定装置
发布者:扬州市拓腾电气有限公司 发布时间:2021/4/28

      频率响应分析法(FRA)检测电力变压器绕组变形,已在电力行业广泛使用,具有较高的检测灵敏度和准确性,能够在变压器不吊罩的情况下,检测出变压器存在的绕组变形故障。

      尽管在DL/T911《电力变压器绕组变形的频率响应分析法》行业标准中,对绕组变形测试仪的技术指标要求及绕组变形的诊断方法均已做出明确的规定,但由于绕组变形测试仪的测量参数及使用方式较为特殊,传统方法通常难以对其技术指标进行全面检验。对于绕组变形测试仪的扫描频率精确度、检测精确度、选频滤波特性、阻抗匹配方式等关键技术指标,通常均需借助专用装置进行检验。特别是检测精确度的校验,即使采用昂贵的高精度电压表,通常也只能测量频率低于300kHz、幅度高于100mV的信号,无法满足对微弱高频信号(幅度<1mv<>,频率>1MHz)的精确测量,因此必须借助专用的衰减校正器来实现,且要求衰减校正器具备至少-80~20dB的调节范围和整个频段内不低于0.5dB的输出精度。此外,选频滤波特性也是决定绕组变形测试仪抗干扰能力的关键指标,将会严重影响绕组变形诊断结果的准确性,但如何对该参数进行检验,目前同样存在许多困难和不便。

      为此,扬州拓腾电气公司根据10多年来推广TDT系列变压器绕组变形测试仪的经验,加之参与编写和修订DL/T911行业标准时的调研情况,开发出FRAT-I型 变压器套组变形测试仪(频响法)校验装置,可按照DL/T911标准的要求,对绕组变形测试仪的技术指标和测试附件的性能,开展全面、精确、快捷的校验工作。

1)检验变压器绕组变形测试仪输出扫频信号的范围及频率、幅度的精度;

2)检验变压器绕组变形测试仪的频响检测范围及精度,可精确模拟各种频响信号;

3)检验变压器绕组变形测试仪的选频滤波的频带宽度及其带外抑制性能;

4)检验变压器绕组变形测试仪测试回路的阻抗匹配方式及测试电缆的性能;

5)提供丰富的人机对话接口和通讯接口,由外部计算机控制各项设置和操作,以EXCEL格式保存检测数据,便于出具测试报告。

1)检定测试仪信号端正弦波扫频频率范围10Hz~10MHz;

2) 检定测试仪信号端正弦波频率精度,1KHz~1MHz精度0.001%;10Hz~1KHz精度0.002%;1MHz~10MHz精度0.002%;

3)检定测试仪信号端正弦波有效值和峰峰值,有效值范围100mV~10V,精度1%;峰峰值范围100mV~24V,精度1%;

4)检定测试仪信号端正弦波波形失真度,失真度THD范围0.01%~100%,精度1%;

5)检定测试仪信号端输出阻抗,阻抗范围1Ω~1KΩ,精度1%;

6)检定测试仪激励端输入阻抗,阻抗范围1KΩ~10MΩ,精度1%;

7)检定测试仪响应端输入阻抗,阻抗范围1KΩ~10MΩ,精度1%;

8) 检定测试仪动态检测范围和测试精度,校验装置输出检测范围-100dB~20dB,分辨率1 dB;频率范围1KHz~1MHz,-80dB~20dB精度±0.2dB,-80dB~-100dB精度±0.5dB;频率范围10Hz~1KHz,-100dB~20dB精度±0.5dB; 频率范围1MHz~10MHz,-100dB~20dB精度±0.5dB;

9)检定测试仪选频滤波带宽,频率范围10Hz~10MHz,-6dB选频滤波带宽0.1%~10%,精度1%;
